водонагрівачі

21

20

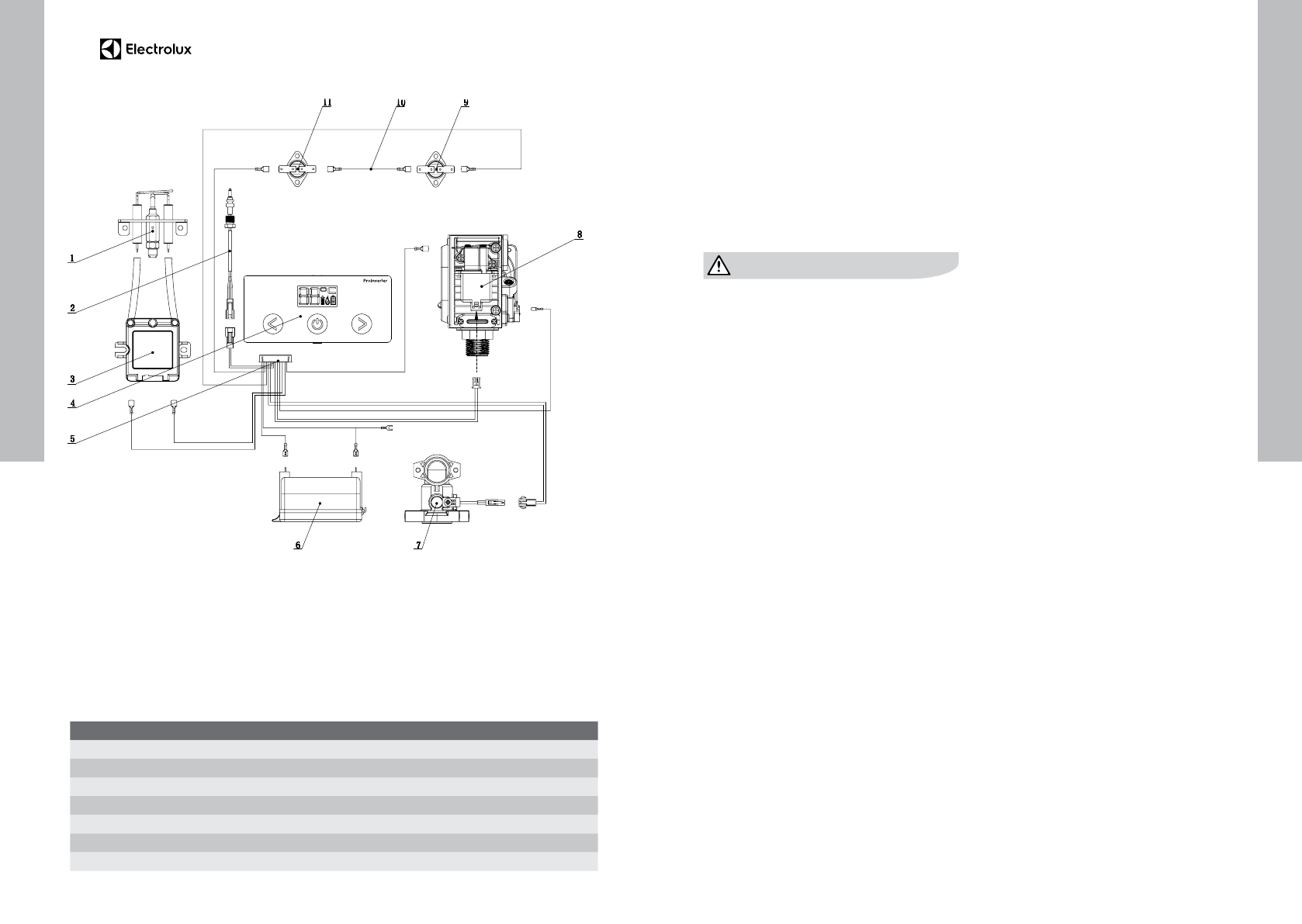

Електрична схема

1. Електроди розпалу
2. Датчик температури
3. Блок управління
4. Дисплей
5. Роз’єми підключення дисплея
6. Блок батарей

7. Датчик протоку води
8. Газовий клапан
9. Термостат 80 °
10. Сполучні дроти
11. Термостат 77 °

Розмір з’єднання

В апараті

Зовнішнє

Трубопровід

Природний газ

1/2"

1/2"

Холодна вода (вхід)

1/2"

1/2"

Горячая вода (вихід)

1/2"

1/2"

Димохід

Діаметр димоходу

108 мм (внутрішнє)

110 мм (зовнішнє)

Монтаж водонагрівача

Водонагрівач повинен встановлюватися
тільки в приміщеннях з хорошою вентиляцією.
Перевірте, що параметри газопроводу і водо-
проводу відповідають технічним характеристи-
кам водонагрівача.
Зверніть особливу увагу на відповідність зна-
ченням тиску в газопроводі і водо проводі.
Також упевніться, що на прибор подається
достатня кількість газу з урахуванням його
споживання іншими газовими приладами.

Навколо водонагрівача слід залишити
вільний простір, необхідне для обслугову-
вання: по бічних сторонах 100 мм, зверху
150 мм, знизу (для підключення до системи
опалення) 300 мм, від передньої панелі
300 мм.
На стінах з важкогорючих і горючих
матеріалів установка газового проточного
водонагрівача можлива тільки у випадку
обладнання ізольованих вогнетривкими
матеріалами (покрівельною сталлю по
листу азбесту товщиною не менше 3 мм,
штукатуркою і т.п.), на відстані не менше 3
см від стіни (в тому числі від бокової стіни).
Ізоляція повинна виступати за габарити
корпусу обладнання на 10 см і 70 см зверху.

Для монтажу водонагрівача або виконання
його технічного обслуговування необхідно
зняти кожух.
Виконайте наступні дії:
•  Роз’єднайте роз’єм керуючого кабелю,

що з’єднуює блок управління і дисплей на
корпусі водонагрівача.

•  Відкрутіть два шурупа, якими кріпиться

корпус до основи колонки.

•  Потягніть кожух до себе і зніміть його з

двох кронштейнів, піднявши кожух вгору.

•  Виберіть місце установки водонагрівача

на стіні і відзначте місця для отворів під
гаки. Відзначте також місця входу і вихо-
ду води.

•  Зафіксуйте гаки на стіні і підвісьте на них

водонагрівач.

•  Перед підключенням водонагрівача

необхідно ретельно прочистити водо
провід та газопровід і видалити всі
можливі забруднення.

•  Підключіть водонагрівач до газопроводу.

Слідкуйте за тим, щоб з’єднання було
газонепроникним і не знаходилося під
механічним напругою.

•  Підключіть водонагрівач до трубопроводу

холодної та гарячої води. Слідкуйте за
тим, щоб з’єднання не знаходилося під
механічним напругою.

•  Перевірте герметичність з’єднань в

водонагрівачі та усунете можливі витоку.

•  Встановіть у вихідне положення корпус і

закріпіть його.

•  Затягніть гвинти кріплення корпусу.
•  Перевірте герметичність з’єднань водо-

проводу. Повністю відкрийте вентиль
подачі води у водонагрівач. випустіть
все повітря, повністю відкривши крани
холодної та гарячої води. потім закрийте
всі крани і перевірте герметичність всіх
сполук.

•  Переконайтеся в повноті відводу

продуктів горіння. Протягом 30 хви-
лин роботи водонагрівача не повинно
відбуватися автоматичного відключення
подачі газу на пальник.

Введення в експлуатацію.
Робота водонагрівача

Введення в експлуатацію проводить-
ся виключно авторізованою сервісною
службою, або при її відсутності газовим
господарством з обов*язковою відміткою з
печаткою в гарантіному талоні, та випискою
акту звіту по пусконалогоджувальній роботі.
При введенні в експлуатацію, обов*язково
перевіряються усі вузли та підключення на
виток газу та/або води. Також обов*язково
перевіряється відповідність димових каналів
для роботи з газовим водонагрівачем.
Для запуску водонагрівача вставте бата-
рейки. Водонагрівач перейде в режим
очікування.
Він автоматично почне працювати після
того, як буде відкритий кран гарячої води.
При відкритті крана гарячої води вода почне
циркулювати в теплообміннику. Штифт
гідравлічного клапану призводить в дію
мікроперемикач, який запускає робочий
цикл електронної схеми. Під час запалю-
вання протягом періоду, що не перевищує
безпечне значення 7 секунд, активізується
сервоклапан і генерується іскра.
Запобіжний клапан, керований мембранним
пристроєм, що працює на основі перепаду
тиску, відкриває подачу газу на пальник.
Сервоклапан контролює м’яке запалювання
і залишатиметься відкритим, поки виявиться
полум’я. При закритті крана гарячої води
проток води у водонагрівачі припиняється і
запобіжний клапан автоматично перекриває
подачу газу на пальник. Одночасно з цим
