водонагреватели

7

Если ванная комната слишком мала для
установки водонагревателя, он может быть
установлен в любом другом помещении,
защищенном от попадания прямых солнеч­
ных лучей и дождя. Однако для сокраще­
ния тепловых потерь в трубопроводе водо­
нагреватель следует устанавливать как
можно ближе к месту использования воды.

Под клю че ние  к  во до про во ду

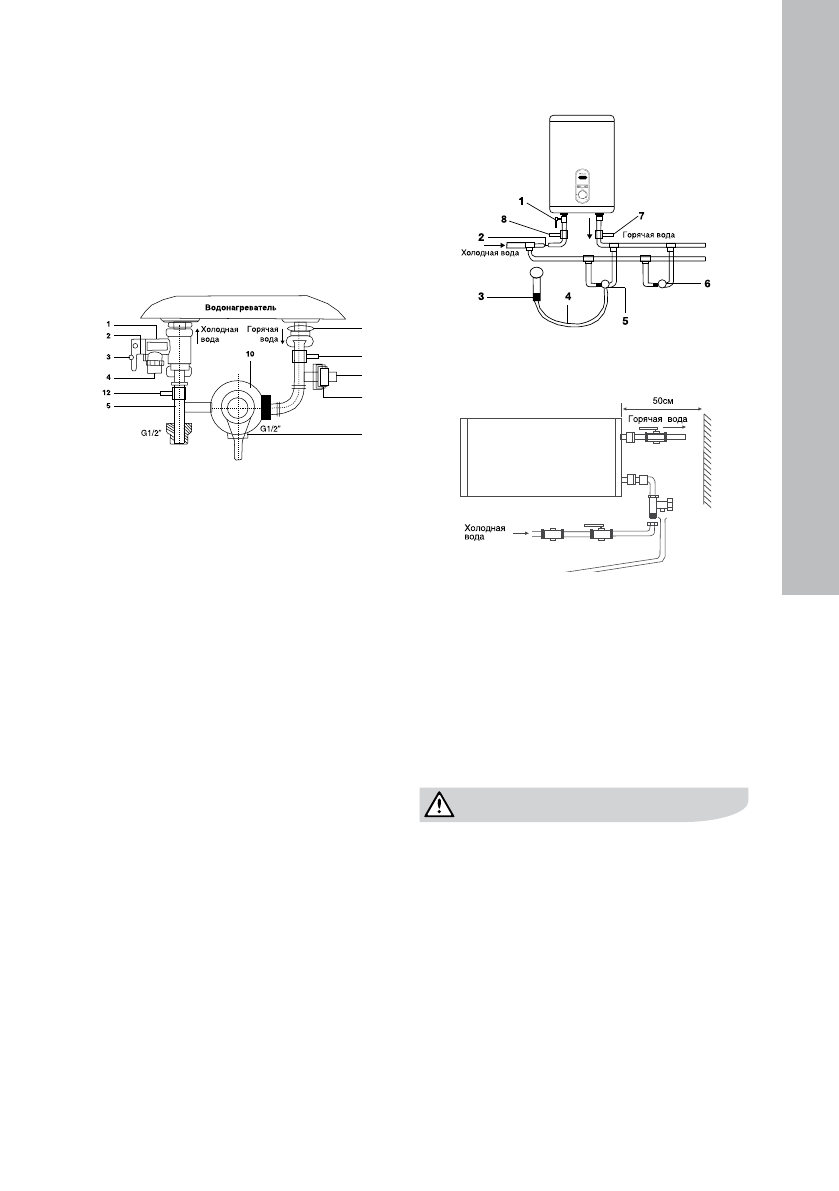

Рис. 4

1  Сливной предохранительный клапан.
2  Ручка слива.
3  Винт фиксации ручки слива.
4  Отверстие для сброса давления воды (под­

ключения дренажной трубки).

5  Тройник подсоединения холодной воды в

бак и смесительный узел.

6  Подключение душа и/или смесителей.
7  Тройник горячей воды (для подключения

следующей точки водоразбора).

8  Заглушка трубы*.
9  Патрубок вывода горячей воды.
10 Смеситель/душ.
11  Кран на выходе горячей воды.
12  Кран на входе холодной воды.

Для подключения водонагревателя к водо­
проводу применяются трубы диаметром
G1/2.
Подключение обратного предохрани­
тельного клапана: клапан следует уста­
навливать в месте входа холодной воды
(удостоверьтесь, что гибкая сливная трубка
установлена, на отверстие спуска давления
и слива воды и направлена вниз в специ­
альный дренаж для удаления воды).
Во избежание протечек при подключении
трубопровода на концы резьбовых соеди­
нений следует установить комплектные
резиновые уплотнительные прокладки.
Если необходимо реализовать систему
водоснабжения на несколько водоразбор­
ных точек, используйте способ соединения
(см. рис. 5).

Рис. 5

Рис. 5a

1  Предохранительный сливной клапан.
2  Впускной клапан.
3  Душевая насадка.
4  Металлический шланг.
5 Смеситель.
6  Дополнительная точка водоразбора.
7  Кран на выходе горячей воды.
8  Кран на входе холодной воды.

При горизонтальной установке прибора,

трубы подвода воды должны находить-

ся спра ва, размещение труб подвода

слева  недо пустимо!

Под клю че ние  к  электрической

сети

Все  во до на гре ва те ли  на ко пи тель но го
ти па  се рии  EWH  Gladious  2.0  рас счи та ны
на  под клю че ние  к  элек три че с кой  се ти  с
од но фаз ным  на пря же ни ем  230  В.  Пе ред
под клю че ни ем  убе ди тесь,  что  па ра ме т ры
элек тро се ти  в  ме с те  под клю че ния  со от вет­
ству ют  па ра ме т рам,  ука зан ным  на  таб лич ке
с  тех ни че с ки ми  дан ны ми  при бо ра.

*При отсутствии необходимости подключения водонагревателя
к последующей точке водоразбора устанавливается заглушка.
