водонагреватели

9

поверхность (стену). Установка водонагре-
вателей серии SmartInverter существенно
облегчается возможностью установить их
как вертикально, так и горизонтально в
любом месте вашего дома, в отапливаемом
(!) помещении. Желательно установить
водонагреватель как можно ближе к месту
использования горячей воды, поскольку
чем меньше длина труб, тем меньше потери
тепла. Как показано на рис. 7, при гори-
зонтальной установке водонагревателя
трубы подводки должны быть расположены
справа. При установке водонагревателя
рядом со стеной, оставьте рекомендованное
свободное пространство для технического
обслуживания. Не устанавливайте водона-
греватель на горизонтальной поверхности и
вплотную к полу. После выбора места мон-
тажа определите места под два крепежных
болта с крюками (в зависимости от специфи-
каций выбранного изделия). Проделайте в
стене два отверстия необходимой глубины,
соответствующие размеру крепежных бол-
тов, вставьте винты, поверните крюк вверх,
плотно затяните гайки, а затем установите
на него электрический водонагреватель (см.
рис. 3). Если ванная комната слишком мала
для установки водонагревателя, он может
быть установлен в любом другом помеще-
нии, защищенном от попадания прямых сол-
нечных лучей и дождя.

Однако для сокращения тепловых потерь
в трубопроводе водонагреватель следует
устанавливать как можно ближе к месту
использования воды.

Подключение к водопроводу

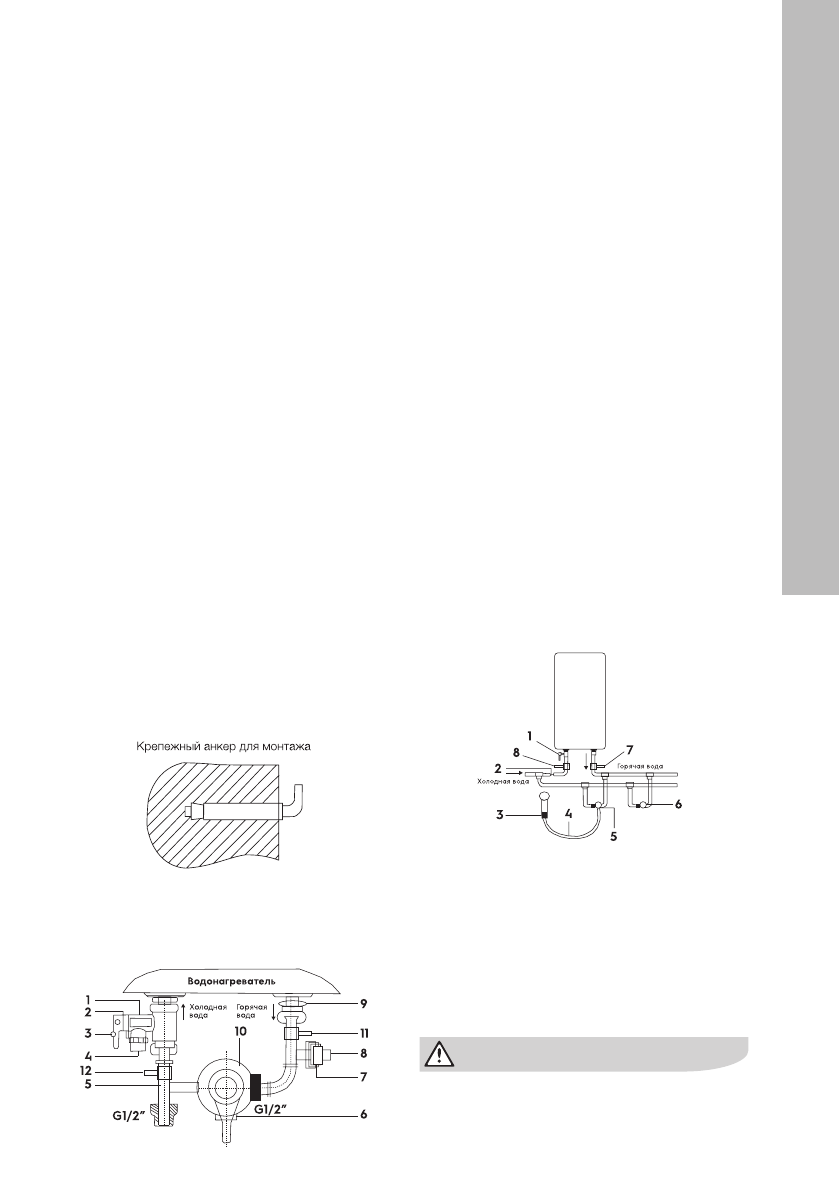

Рис. 4

рис. 3

1

   Сливной предохранительный клапан.

2

   Ручка слива.

3

   Винт фиксации ручки слива.

4

   Отверстие для сброса давления воды

 (подключения дренажной трубки).

5

   Тройник подсоединения холодной воды

 в бак и смесительный узел.

6

   Подключение душа и/или смесителей.

7

   Тройник горячей воды (для подключения

 следующей точки водоразбора).

8

   Заглушка трубы

***

.

9

   Патрубок вывода горячей воды.

10

  Смеситель/душ.

11

  Кран на выходе горячей воды.

12

  Кран на входе холодной воды.

Для подключения водонагревателя к водо-
проводу применяются трубы диаметром G1/2.
Подключение обратного предохранительного
клапана: клапан следует устанавливать в месте
входа холодной воды (удостоверьтесь, что гиб-
кая сливная трубка установлена, на отверстие
спуска давления и слива воды и направлена
вниз в специальный дренаж для удаления
воды). Во избежание протечек при подклю-
чении трубопровода на концы резьбовых
соединений следует установить комплектные
резиновые уплотнительные прокладки. Если
необходимо реализовать систему водоснаб-
жения на несколько водоразборных точек,
используйте способ соединения (см. рис. 5).

Рис. 5

1

  Предохранительный сливной клапан

2

  Впускной клапан

3

  Душевая насадка

4

  Металлический шланг

5

 Смеситель

6

  Дополнительная точка водоразбора

7

  Кран на выходе горячей воды

8

  Кран на входе холодной воды

Внимание!

При горизонтальной установке прибора,

трубы подвода воды должны находиться

справа, размещение труб подвода слева

недопустимо!
