3. Технические характеристики

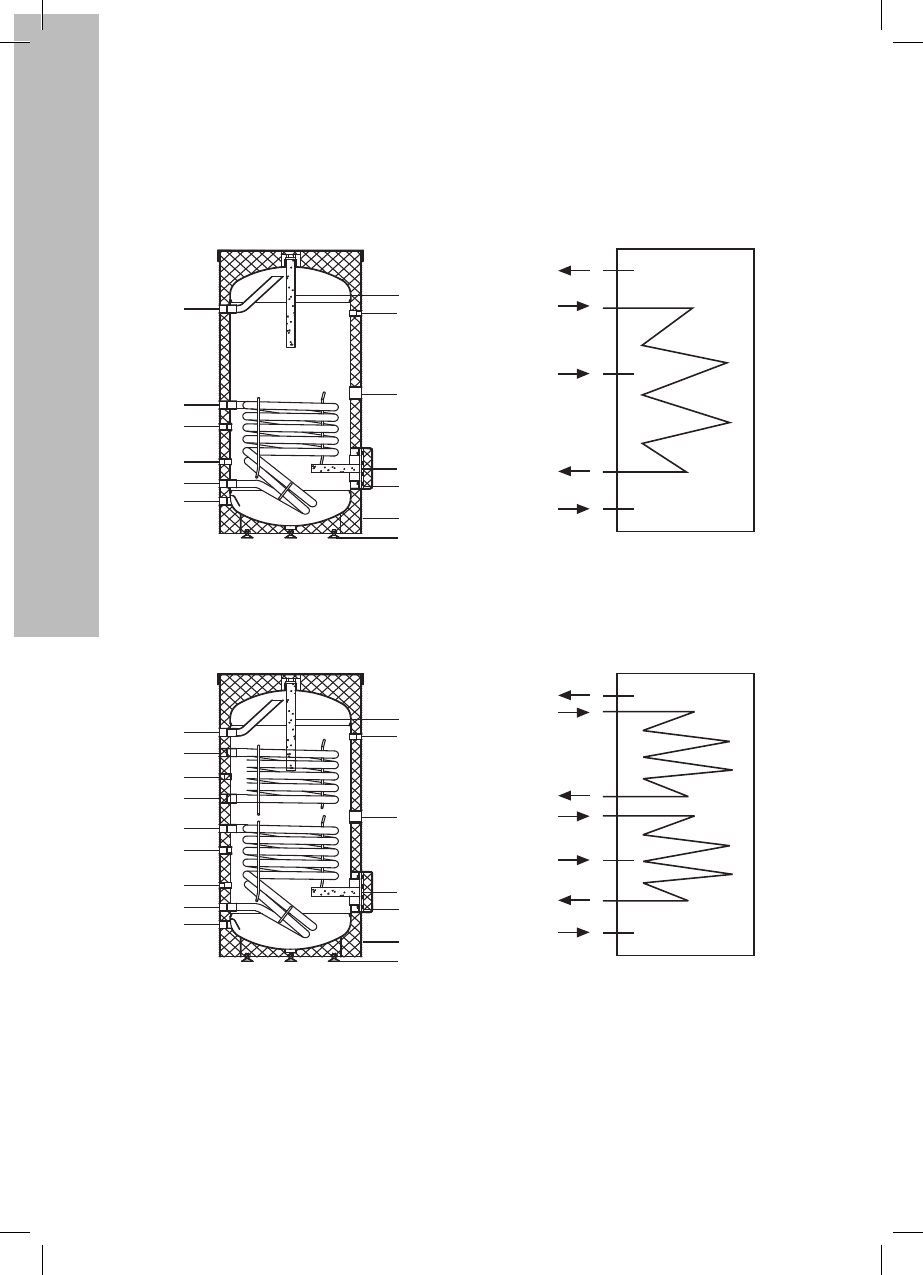

3.1 Внутренняя структура и принципиальная схема

*- Дополнительный магниевый анод устанавливается только в моделях от 200 л и выше.

1.  Вход холодной воды
2.  Выход теплообменника 1
3.  Погружная гильза температурного датчика
4.  Контур рециркуляции
5.  Вход теплообменника 1
6.  Выход горячей воды
7.  Основной магниевый анод
8.   Погружная гильза термометра

9.  Ревизионное отверстие
10.  Дополнительный магниевый анод*
11.  Инспекционный фланец
12. Теплоизоляция
13.  Регулируемые ножки
14.  Выход теплообменника 2
15.  Погружная гильза температурного датчика
16.  Вход теплообменника 2

Принципиальная схема

Принципиальная схема

Внутренняя структура

Внутренняя структура

5

5

4

1

6

2

2

16

14

1

6

4

Волонагреватель с одним спиральным теплообменником

Волонагреватель с двумя спиральными теплообменниками

1

2

3

4

5

6

7

8

9

10

11

12

13

1

2

3

4

5

16
15
14

6

7

8

9

10

11

12

13

1

2

3

4

5

6

7

8

9

10

11

12

13

1

2

3

4

5

16
15
14

6

7

8

9

10

11

12

13
