накопительные водонагреватели

13

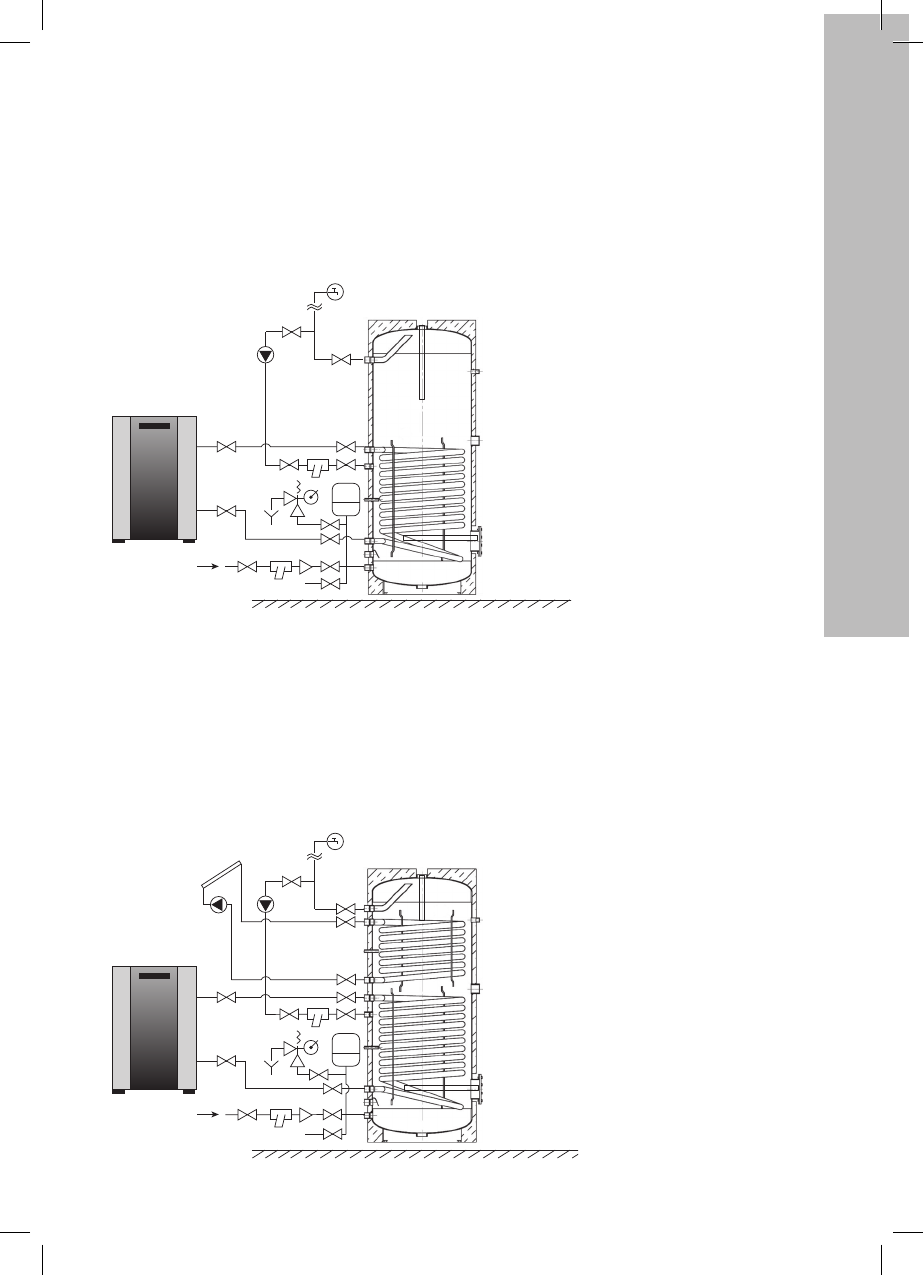

4.6 Присоединение водонагревателя
с двумя теплообменниками

Серии бойлеров с двумя теплообменни-
ками поддерживают работу с двумя источ-
никами тепла (например, система отопле-
ния и солнечные коллекторы). Первичный
теплообменник подк лючается к системе

отопления. Вторичный теплообменник
подк лючается к солнечному коллектору.
Для организации циркуляции теплоноси-
теля через первичный и вторичный тепло-
обменники необходимо предусмотреть
циркуляционные насосы.

Накопительный
водонагреватель
косвенного нагрева
Electrolux

1

1

1

1

1

1

1

1

1

1

1

1

2

2

3

4

5

6

Вход

холодной воды

Напольный котел

Точка

водоразбора

Слив

7

Накопительный
водонагреватель
косвенного нагрева
Electrolux

1

1

1
1

1

1

1

1

1

1

1

1

1

2

2

3

4

5

6

Вход

холодной воды

Напольный котел

Точка

водоразбора

Солнечный

коллектор

Слив

7

7

1

1. Шаровой кран
2. Фильтр
3. Обратный клапан
4. Расширительный бак
5. Манометр
6. Сбросной клапан
7.  Циркуляционный насос

1. Шаровой кран
2. Фильтр
3. Обратный клапан
4. Расширительный бак
5. Манометр
6. Сбросной клапан
7.  Циркуляционный насос

4.5 Присоединение водонагревателя
с одним теплообменником

Подающая линия отопления (от тепло-
генератора) соединяется с входом пер-
вичного теплообменника бойлера, выход

теплообменника необходимо соединить
с обратной линией отопления (к тепло-
генератору). Соединительные элементы
рекомендуется теплоизолировать.
