- 16 -

2.5

ПРИМЕРЫ ПОДКЛЮЧЕНИЯ ВОДОНАГРЕВАТЕЛЕЙ

Подключение водонагревателя к контуру отопления

Водонагреватель  устанавливается  на  пол  рядом  с  источником  нагревания  или  поблизости  от  него.
Контур  отопления  подключается  к  обозначенным  входам  и  выходам  теплообменника
водонагревателя,  а  в  самом  высоком  месте  устанавливается  воздуховыпускной  клапан.  Для  защиты
насосов,  трехходового  клапана,  обратных  заслонок  и  во  избежание  засорения  теплообменника
необходимо установить в контуре фильтр. Рекомендуем перед установкой промыть контур отопления.
Провести  надлежащую  теплоизоляцию  всех  подключаемых  линий.

Если  система  будет  работать

с  преимущественным  нагревом  технической  воды  с  помощью  трехходового  клапана,  при  установке
всегда руководствуйтесь инструкцией производителя трехходового клапана.

Подключение водонагревателя к трубопроводу горячей воды

Холодная  вода

подключается  к  входу,  обозначенному  синим  кружком  или  надписью  ВХОД  ГТВ.

Горячая вода

подключается к отводу, обозначенному красным кружком или надписью "ВЫХОД ГТВ".

Если  линия  ГТВ оборудована  циркуляционным  контуром,  он подключается к  отводу, обозначенному
надписью ЦИРКУЛЯЦИЯ. Для возможного выпуска воды из водонагревателя на вход ГТВ необходимо
установить  Т

-

образную  арматуру  со  сливным  клапаном.  Каждый  отдельный  водонагреватель

на впуске холодной воды должен быть оборудован затвором, пробным краном, предохранительным
клапаном с обратной заслонкой и манометром.

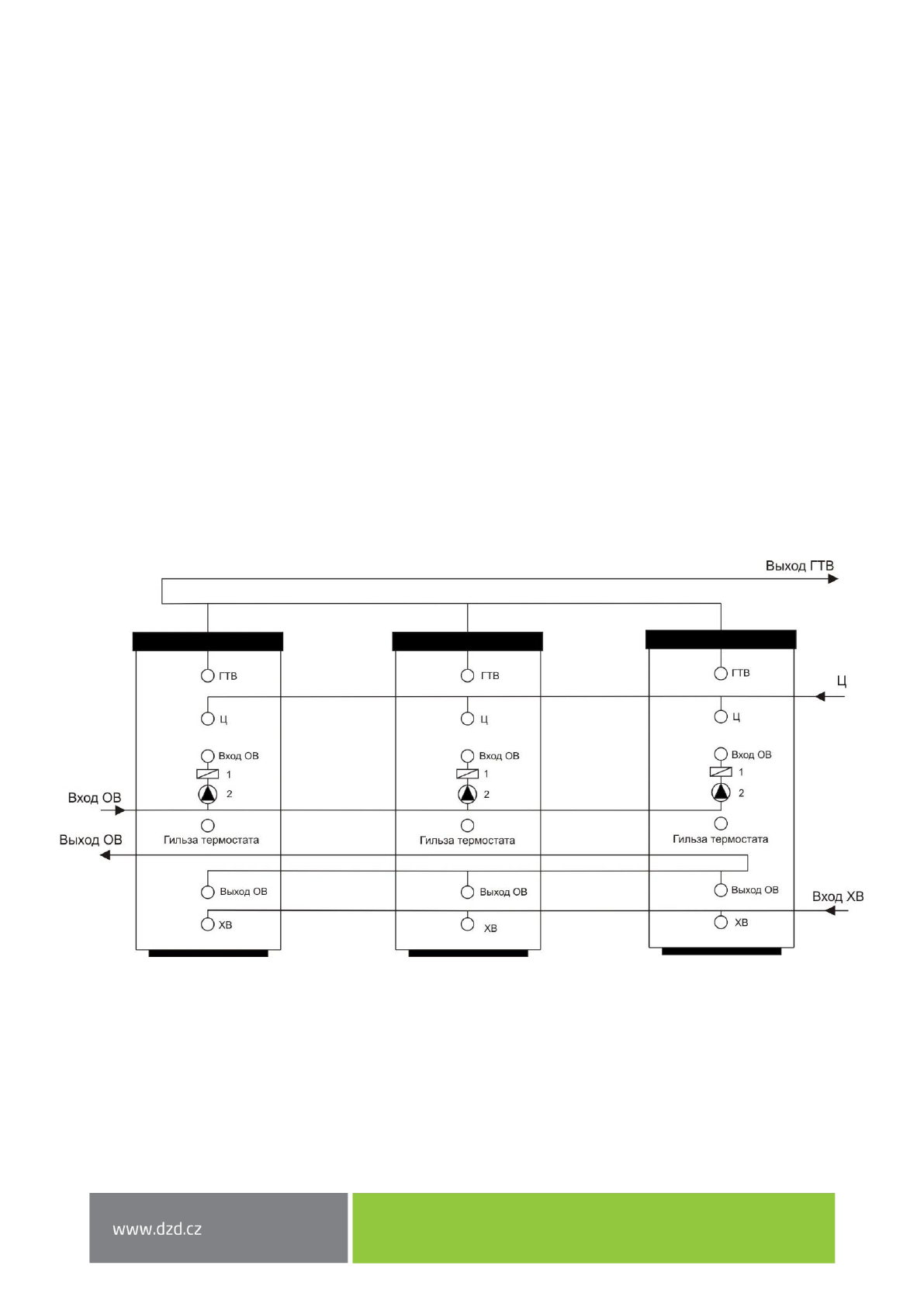

Пример  группового  подключения  водонагревателей  по  методу  Тихельмана  для  равномерного
расхода горячей воды из всех водонагревателей

ОВ

 -

отопительная вода

ГТВ

-

горячая техническая вода

ХВ

-

холодная вода

1-

обратный клапан

Ц

-

циркуляция

2 -

насос

Рисунок

11
