Фланец 2,2 кВт
2.2.2
НАГРЕВАТЕЛЬНЫЙ БЛОК
-
ФЛАНЦЫ
OKCE 160 NTR/2,2 кВт, OKCE 200 NTR/2,2 кВт
OKCE 300 NTR/2,2 кВт, OKCE 300 NTRR/2,2 кВт
OKCE 200
NTRR/2,2 кВт, OKCE 250 NTR/2,2 кВт,
OKCE 250 NTRR/2,2 кВт
Крепление 12 x M12
Рисунок
5
Крепление 8 x M10
Рисунок
6
Кожух электрооборудования и схема подключения
Рисунок
7
Рисунок
8
2.2.3

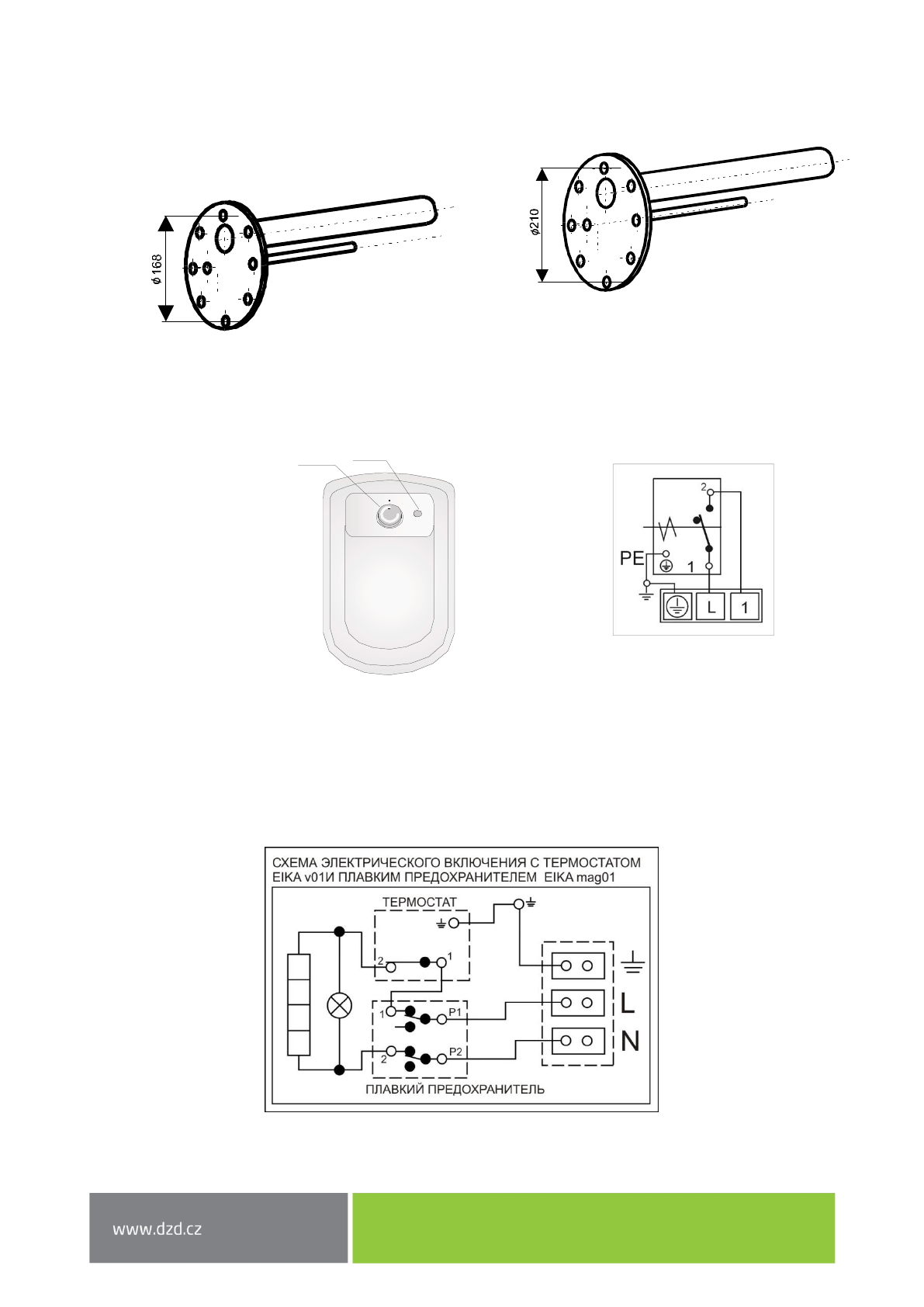

СХЕМА ПОДКЛЮЧЕНИЯ
Внимание:
Подключение, выполненное на заводе, запрещено менять
!
Нагревательный блок 2,2 кВт
Рисунок
9
Фланец 2,2 кВт
Индикатор работы
Термостат
водонагревателя
Управляющее напряжение 230 В/50 Гц
Содержание
- 2 ОГЛАВЛЕНИЕ
- 3 ПЕРЕД УСТАНОВКОЙ БОЙЛЕРА ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТУ; Значение пиктограмм, использованных в этой инструкции
- 4 ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ИЗДЕЛИЯ; ОПИСАНИЕ ФУНКЦИИ; ОПИСАНИЕ ИЗДЕЛИЯ
- 9 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ; Таблица
- 11 УСЛОВИЯ ЭКСПЛУАТАЦИИ
- 13 Рисунок
- 14 ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
- 15 ПОТЕРЯ ДАВЛЕНИЯ; ПОТЕРИ ДАВЛЕНИЯ
- 16 ПРИМЕРЫ ПОДКЛЮЧЕНИЯ ВОДОНАГРЕВАТЕЛЕЙ
- 20 ПЕРВЫЙ ВВОД В ЭКСПЛУАТАЦИЮ; РЕГУЛЯЦИЯ ТЕМПЕРАТУРА ГОРЯЧЕЙ ВОДЫ; РЕГУЛЯЦИЯ ТЕМПЕРАТУРЫ ГОРЯЧЕЙ ВОДЫ ДЛЯ ВОДОНАГРЕВАТЕЛЕЙ
- 22 ЗАПАСНЫЕ ЧАСТИ
- 23 ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ; ПРЕДПИСАНИЯ ПО УСТАНОВКЕ; ЛИКВИДАЦИЯ ТАРЫ И НЕИСПРАВНОГО ИЗДЕЛИЯ
