- 13 -

При электрической установке необходимо соблюдать следующие требования.

•

Схема эл. подключения прилагается к водонагревателю на крышке электропроводки
(Рисунок

8).

•

Подключение, ремонт и проверку электрооборудования может осуществлять только
предприятие, которое имеет право на эту деятельность.

•

Специализированное  подключение  должно  подтверждаться  на  гарантийном  листе
или подтверждаться другим документом.

•

Водонагреватель подключается к электрической сети 3x 230 В/50 Гц фиксированным
гибким проводом на котором имеется автомат защиты.

•

У водонагревателя OKC 125/1м

2

после подвешивания на стене и настройки расстояния

от  стены  настроечным  винтом  M8x80  присоедините  провод  внешнего  защитного
соединения к настроечному винту.

•

У  водонагревателя  OKC  160/1м

2

,  OKC  200/1м

2

после  подвешивания  на  стене

и  присоедините  провод  внешнего  защитного  соединения  на  нижнем  подвесе

к заземляющему винту.

•

При  установке  в  ванных,  прачечных,  моечных

и  душах  необходимо  действовать

в соответствии со стандартом.

•

Степень защиты электрических компонентов водонагревателя

- IP 44.

•

Соблюдать  защиту  от  поражения  электрическим  током  в  соответствии

со стандартом.

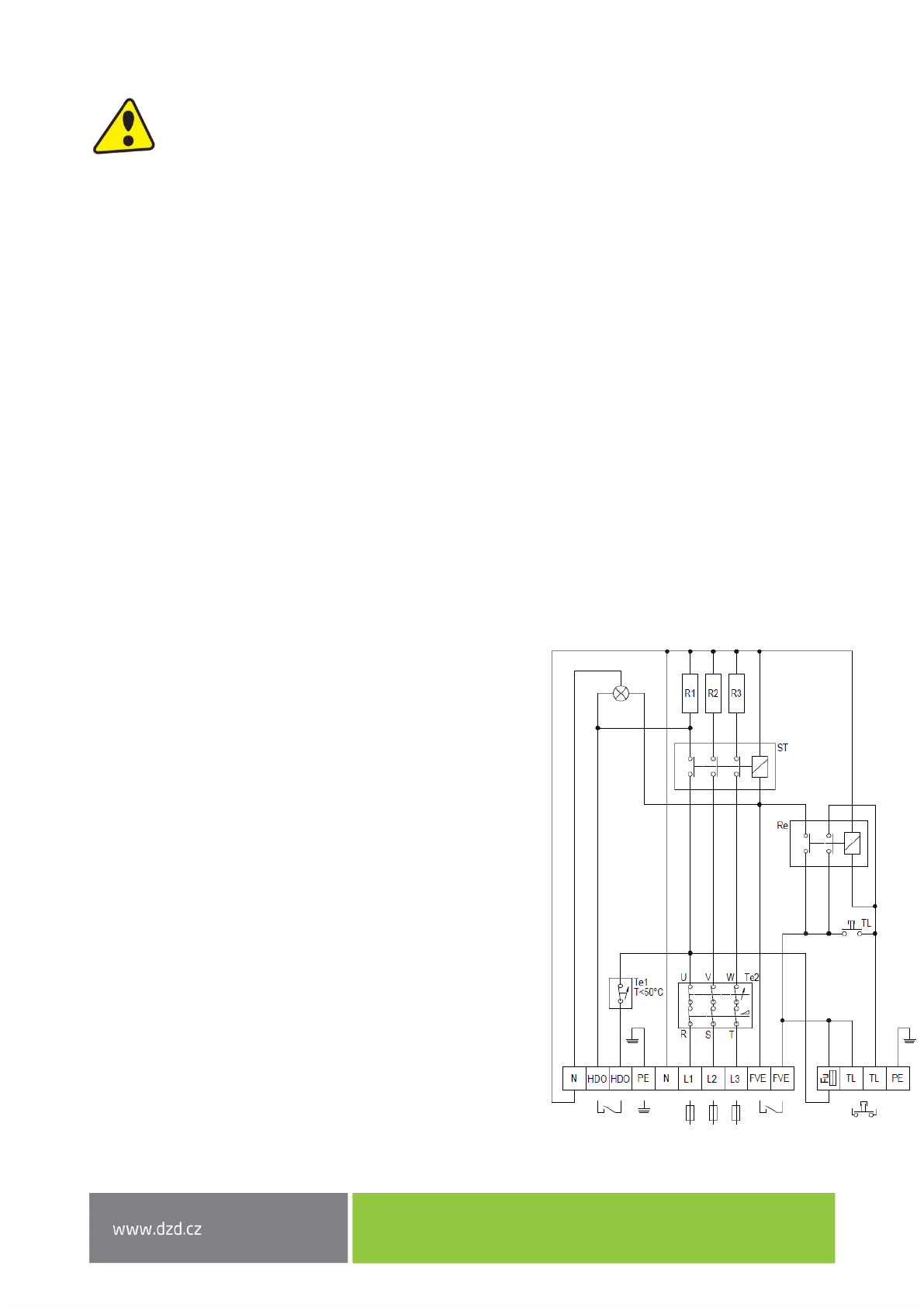

Схема подключения

R1 , R2 , R3

 -

нагревательный элемент

-

230 В AC, 2000 Вт, 8

,5 A

1

 -

индикатор синего цвета

-

2000 Вт

2

 -

индикатор красного цвета

-

быстрый нагрев 6000 Вт

ST

 -

силовое реле, катушка 230 В AC

Re

 -

управляющее реле, катушка 230 В AC

Fu

-

предохранитель Ø 5 мм x 20 мм, 500 мА

TL

 -

кнопка

-

быстрый нагрев, ПУСК

Te1

 -

рабочий термостат

-

круглый элемент управления

Te2

 -

термостат и тепловой (аварийный) предохранитель

-

внутри блока управления,

под крышкой электрооборудования

PE, N, L1, L2, L3

-

соединительные клеммы, питание

HDO

-

клемма внешнего контакта

 -

блокировка / включение тарифным переключателем

HDO

(контакт переключает ток 8

,5 A, 20

00 Вт

)

FVE

-

клемма внешнего контакта

-

предпочитаемый

быстрый нагрев (контакт переключает ток до 0,5 A)

TL

-

клемма внешней переключающей кнопки

(небольшой клеммный блок с предохранитель)

Рисунок 8
