- 12 -

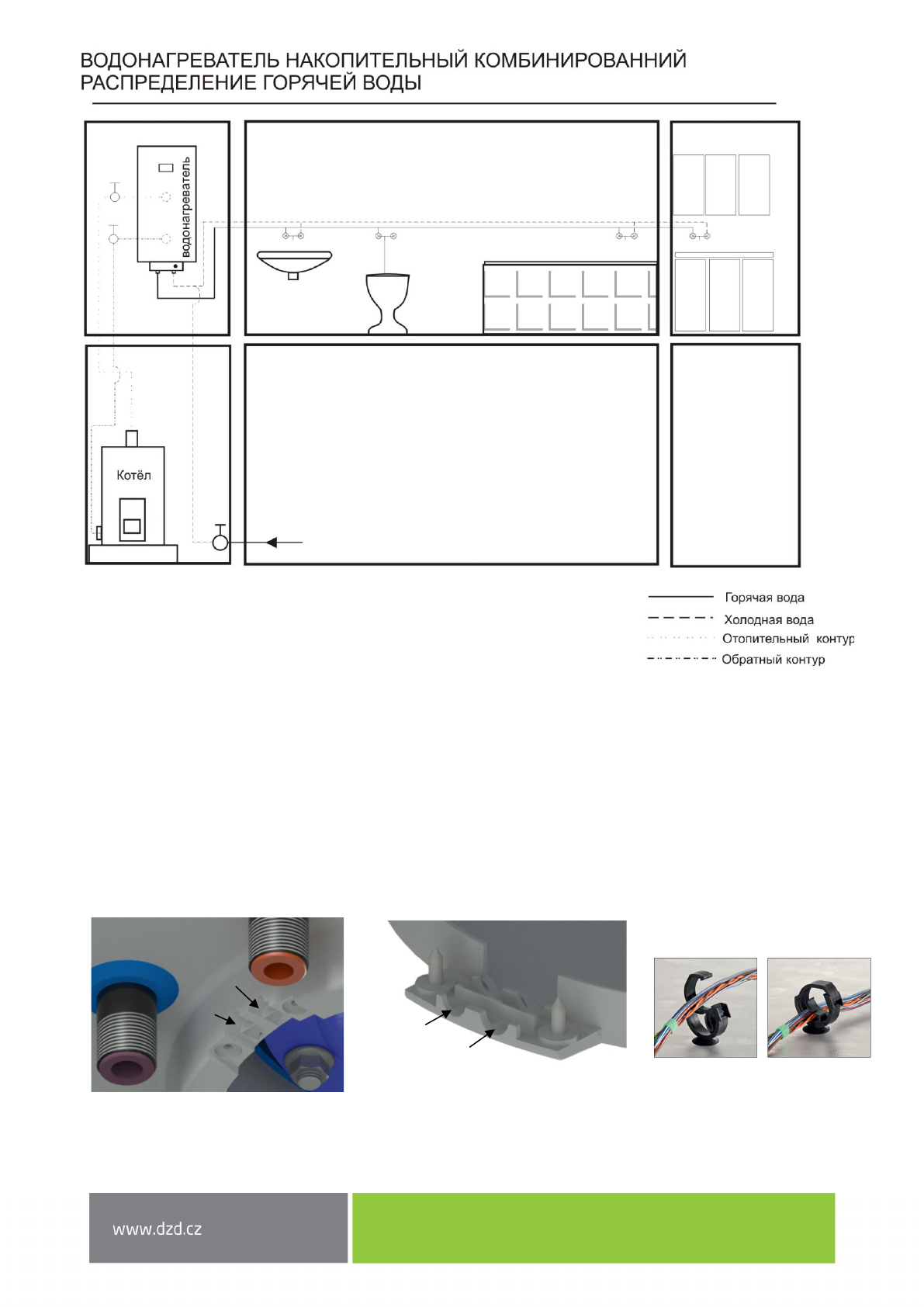

Рисунок
6
2.4
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
2.4.1
ОСНОВНАЯ ИНФОРМАЦИЯ ДЛЯ ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Подключение выполните согласно приложенной схеме. Подключение, выполненное на заводе,
запрещено менять! (Рисунок
) В крышке электропроводки снимите перегородку, соответствующую
диаметру подводящего провода Ø8 или Ø10 (Рисунок
). Степень защиты электрических компонентов
водонагревателя
-
IP 44. Потребляемая мощность электрического нагревательного элемента
3x2200 Вт.
Для крепления приводного кабеля изполъзуйте установленные держатели.
Рисунок 7
Ø10
Ø8
Ø8
Ø10
