17
-
При электрической установке необходимо соблюдать следующие требования.
•

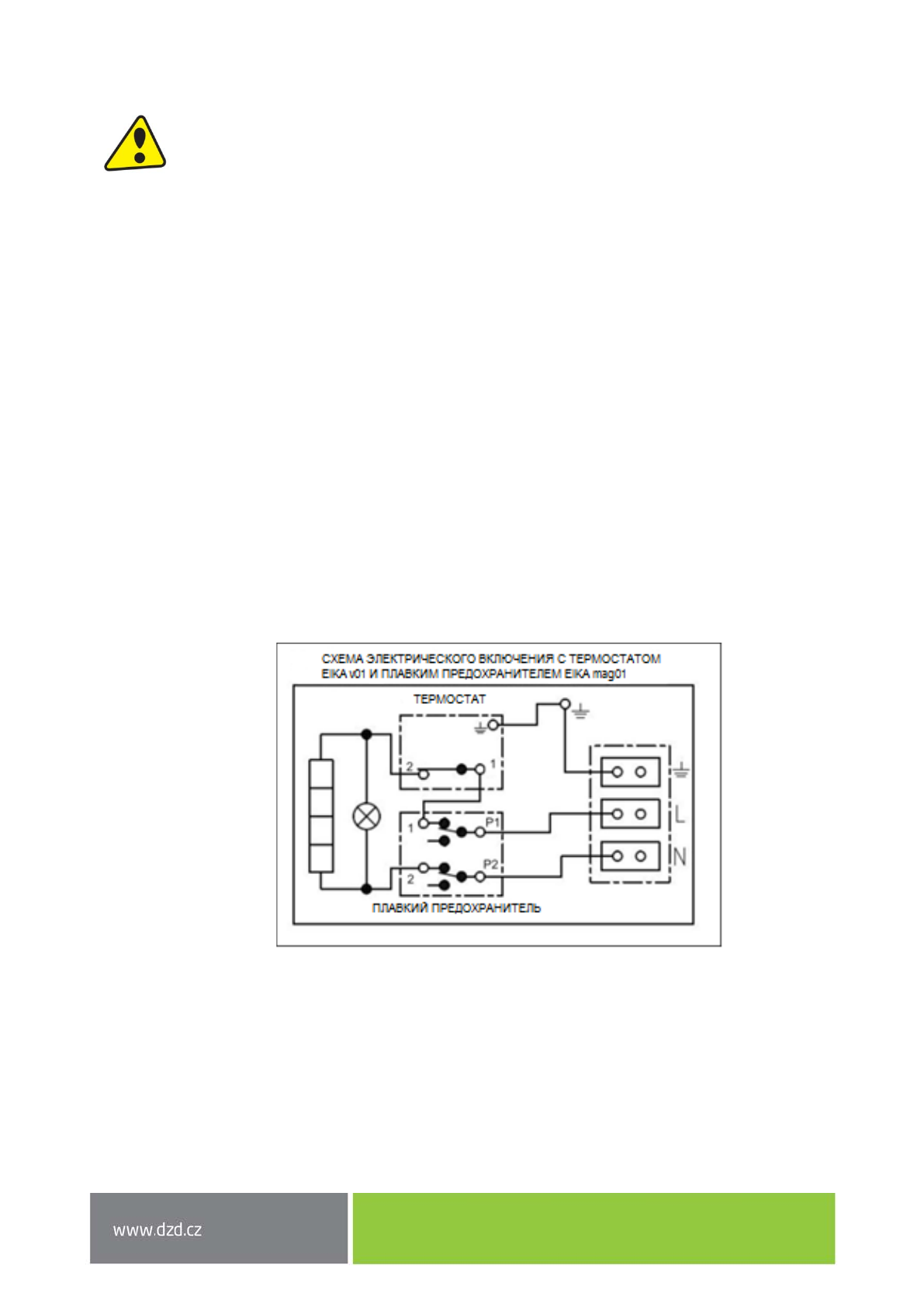

Схема эл. подключения прилагается к водонагревателю на крышке
электропроводки (Рисунок 12).
•
Подключение, ремонт и проверку электрооборудования может осуществлять
только предприятие, которое имеет право на эту деятельность.
•
Специализированное подключение должно подтверждаться на гарантийном
листе.
•
Водонагреватель подключается к электрической сети 230 В/50 Гц
фиксированным гибким проводом,
на котором имеется выключатель,
отсоединяющий все поля от сети, и автомат защиты.
•
У водонагревателей OKC 80
-
125 и OKC 100
-
125/1 м
2
после подвешивания на
стене
и настройки расстояния от стены настроечным винтом M8x80 присоедините
провод внешнего защитного соединения к настроечному винту.
•
У водонагревателей OKC 160
-
200 и OKC 160
-
200/1 м
2
после подвешивания на
стене
и присоедините провод внешнего защитного соединения на нижнем подвесе
к заземляющему винту.
•
При установке в ванных, прачечных, моечных и душах необходимо действовать
в соответствии со стандартом.
•
Степень защиты электрических компонентов водонагревателя
–
IP 44.
•
Соблюдать защиту от поражения электрическим током в соответствии со
стандартом.
Рисунок 12
