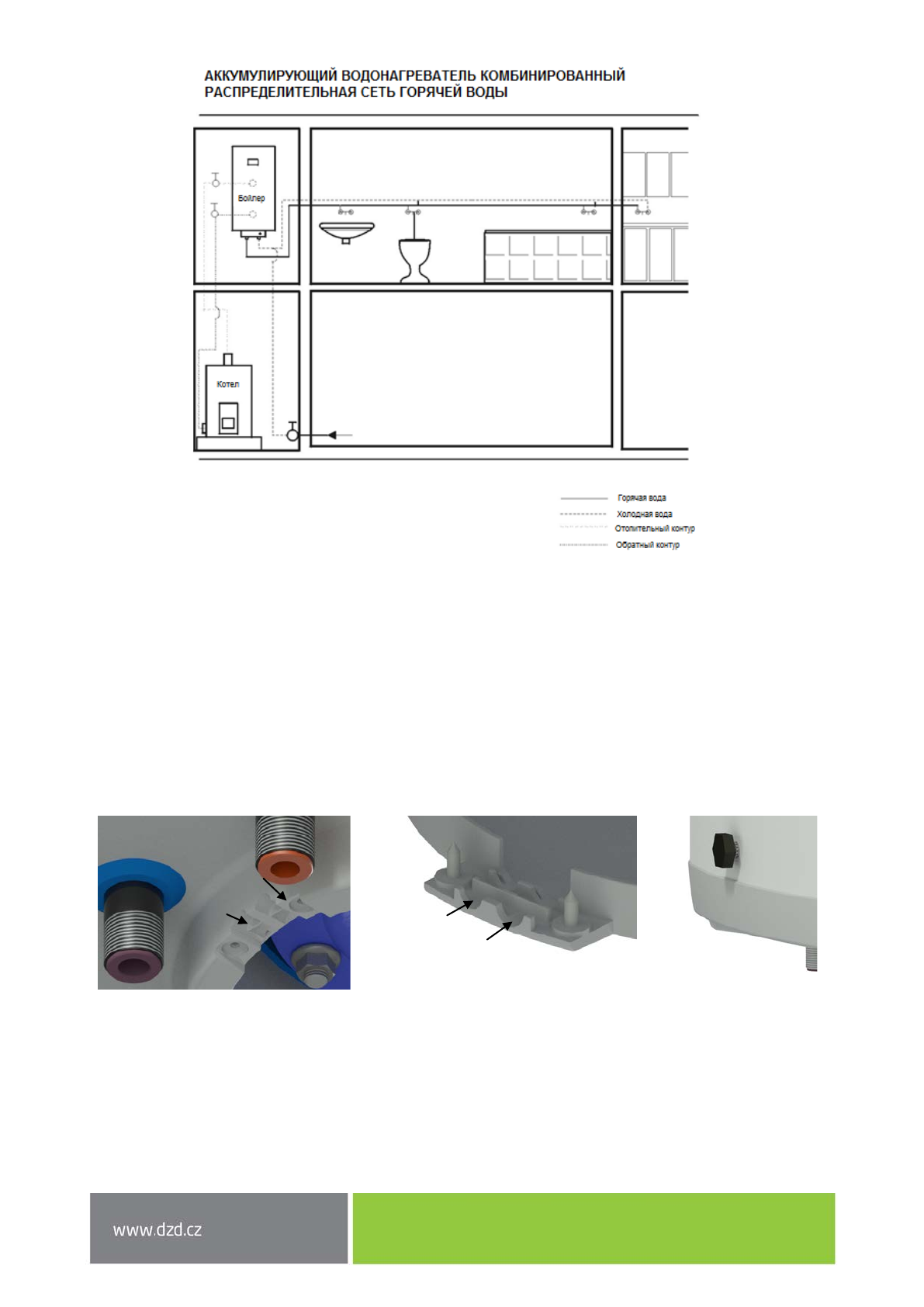

16
-
Рисунок 10
2.4
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
2.4.1
ОСНОВНАЯ ИНФОРМАЦИЯ ДЛЯ ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Подключение выполните согласно схеме. Подключение, выполненное на заводе, запрещено менять!
(Рисунок 12). В крышке
электропроводки снимите перегородку, соответствующую диаметру
подводящего провода
φ
8 или
φ
10 (Рисунок 11). Степень защиты электрических компонентов
водонагревателя
-
IP 44. Потребляемая мощность электрического нагревательного элемента
–
2200 Вт.
Рисунок 11
Ø8
Ø10
Ø10
Ø8
Содержание
- 2 ОГЛАВЛЕНИЕ
- 3 Значение использованных в данном документе пиктограмм; ПЕРЕД УСТАНОВКОЙ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ
- 4 ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ИЗДЕЛИЯ; ОПИСАНИЕ ФУНКЦИИ; РАСХОД ГОРЯЧЕЙ ВОДЫ
- 5 ДЕЖУРНЫЙ РАСХОД ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ; Таблица 1; КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ НАГРЕВАТЕЛЯ
- 6 Рисунок 1; Рисунок 2
- 7 Рисунок
- 8 Рисунок 5; Рисунок 6
- 9 Таблица 2
- 11 Таблица
- 13 Рисунок 7; Рисунок 8
- 14 ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
- 16 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ; ОСНОВНАЯ ИНФОРМАЦИЯ ДЛЯ ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
- 18 ФУНКЦИОНИРОВАНИЕ; ПЕРВЫЙ ВВОД В ЭКСПЛУАТАЦИЮ
- 19 ВЫВОД ИЗ ЭКСПЛУАТАЦИИ, ОПОРОЖНЕНИЕ
- 21 Таблица 5
- 22 УПРАВЛЕНИЕ ТЕРМОСТАТОМ; УПРАВЛЕНИЕ; УПРАВЛЕНИЕ НАГРЕВАТЕЛЕМ
- 23 НАСТРОЙКА ТЕМПЕРАТУРЫ
- 24 ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ; ПРЕДПИСАНИЯ ПО УСТАНОВКЕ; УКАЗАНИЯ ДЛЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
- 25 ЛИКВИДАЦИЯ ТАРЫ И НЕИСПРАВНОГО ИЗДЕЛИЯ; ПРИНАДЛЕЖНОСТИ К ИЗДЕЛИЮ
