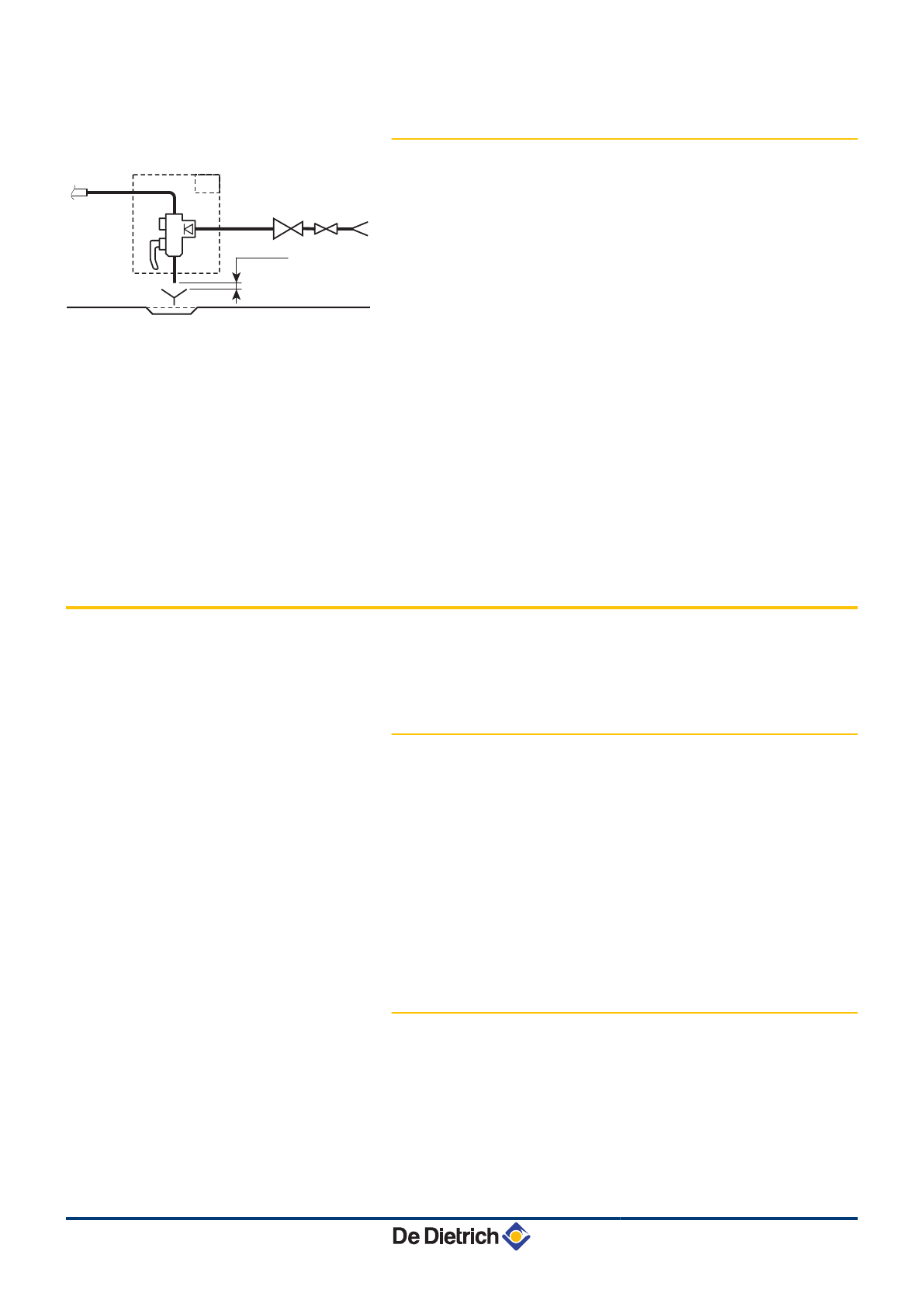

Гидравлическое подключение - De Dietrich BLС 300 EC606 100018090 - Инструкция по эксплуатации - Страница 21

Водонагреватели De Dietrich BLС 300 EC606 100018090 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Загружаем инструкцию

background image

4.7.5.

Группа безопасности (Только для
Франции)

9

Запорный кран

28

Вход холодной санитарно-технической воды

29

Редуктор давления

30

Группа безопасности

54

Окончание отводящего трубопровода должно быть

свободным и видимым на 2-4 см выше сливной

воронки

a

Ввод холодной воды со встроенным обратным

клапаном

b

Подсоединение к входу холодной воды

водонагревателя горячей санитарно-технической

воды

c

Запорный кран

d

Предохранительный клапан 0.7 МПа (7 бар)

e

Отверстие для слива

4.8

Гидравлическое подключение

4.8.1.

Гидравлическое подключение
первичного контура (контур
теплообменника)

¼

См. схему : "Гидравлическая схема установки", Страница

Для гидравлического подключения водонагревателей от 150 л до

300 л и котла (справа или слева) мы предлагаем в качестве

дополнительного оборудования наборы для гидравлического

подключения.

Для подключения с этими наборами руководствоваться

инструкциями, поставляемыми с ними.

4.8.2.

Подсоединение водонагревателя к
контуру санитарно-технической воды
(вторичный контур)

При подключении необходимо соблюдать соответствующие

нормы и местные директивы. Изолировать трубопроводы для

максимального уменьшения тепловых потерь.

Бельгия :

Выполнить подключения в соответствии с

техническими рекомендациями Belgaqua.

C000711-F

a

b

c

d

(54)

2 cm

e

28

9

30

29

BLC 150...500

4. Установка

18/11/2015 - 300027311-04

20
