ПРИМЕРЫ УСТАНОВОК

Нижеприведенные примеры имеют рекомендательный ха-

рактер и не могут охватить все возможные случаи устано-

вок. Их цель — облегчить работу специалистов и привлечь

внимание к основным соблюдаемым правилам. Другие под-

ключения также возможны. В любом случае необходимо

руководствоваться действующими правилами и нормами.

Примечание:

 в соответствии с правилами техники безопас-

ности необходимо устанавливать тарированный и оплом-

бированный предохранительный клапан (на 7 бар) на входе

холодной санитарно-технической воды.

Когда отопительная установка содержит 3- или 4-ходо-

вой смесительный клапан, подключение теплообменника

должно обязательно выполняться между котлом и клапаном

наиболее прямым образом. Для наилучшей производитель-

ности водонагреватель должен быть установлен как мож-

но ближе к котлу, и соединительные трубопроводы должны

быть теплоизолированными. Водонагреватель может быть

размещен справа или слева от котла.

Внимание

: при выполнении подключений со стороны горя-

чей санитарно-технической воды, в случае, когда распре-

делительная сеть выполнена из меди, необходимо между

выходом горячей санитарно-технической воды и этой сетью

установить переходную стальную либо чугунную муфту или

муфту из изолирующего материала, чтобы избежать появ-

ления коррозии на уровне соединений.

EA

9*

2 cm

55*

17*

17

53*

8980F312A

9

32

27

9

56

7

50

18

17

9

27

26

25

24

27

16

3

1

2

4

9

29

28

30

A

B

C

D

E

2 cm

(54)

9

28

29

(54)

8980F312A

* Условные обозначения см. на стр. 15

Примечание:

Позиции (53, 9, 55, 17) могут быть заменены мембранными

группами безопасности (30). Кроме того, необходимо учи-

тывать следующие рекомендации:

•  Группа безопасности и ее подсоединение к водонагрева-

телю горячей санитарно-технической воды должны быть,

по крайней мере, того же диаметра, что и подводящий

трубопровод холодной санитарно-технической воды

водонагревателя (минимум 3/4’’ для водонагревателей

объемом до 300 л и 1’’ для водонагревателей объёмом

более 300 л).

•  Уровень группы безопасности должен быть ниже, чем уро-

вень входа холодной воды водонагревателя (см. ниже).

•  Никакой запорный орган не должен находиться между

клапаном или группой безопасности и водонагревате-

лем.

•  Отводящий трубопровод группы безопасности должен

иметь постоянный и достаточный наклон, а его сечение

должно быть, по крайней мере, равно сечению выхода

группы безопасности (это позволит избежать торможе-

ния стекания воды в случае повышения давления).

•  Дренажный трубопровод клапана или группы безопасно-

сти не должен быть перекрыт.

EA

9*

2 cm

55*

17*

17

53*

8980F312A

9

32

27

9

56

7

50

18

17

9

27

26

25

24

27

16

3

1

2

4

9

29

28

30

A

B

C

D

E

2 cm

(54)

9

28

29

(54)

30   Группа безопасности, тарированная и опломбированная на 7 бар

A  Вход холодной воды со встроенным обратным клапаном

B   Подсоединение к входу холодной воды водонагревателя горячей

санитарно-технической воды

C  Запорный кран

D  Предохранительный клапан и ручной слив

E  Отверстие для слива

8980F312A

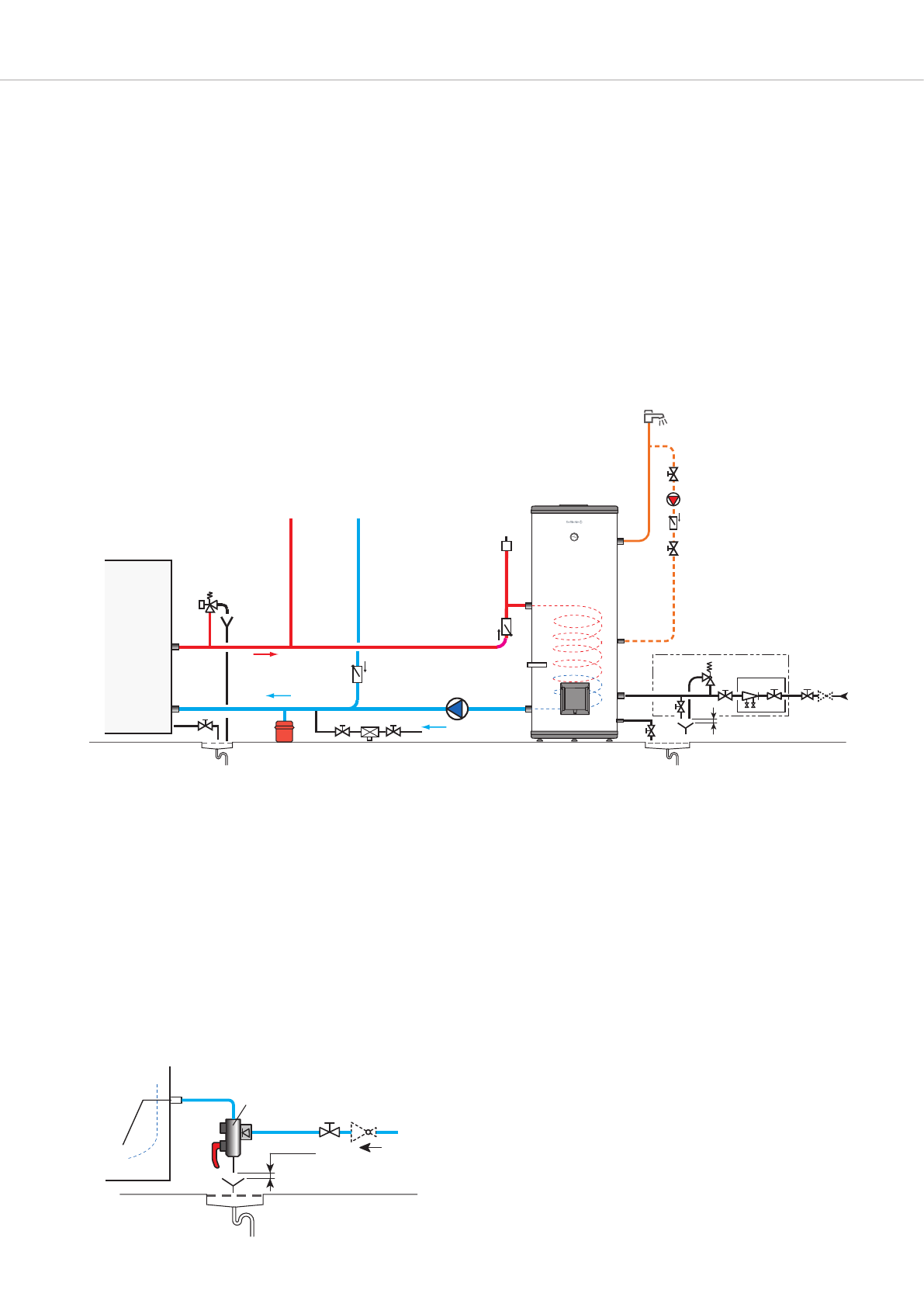

У

становка

с

одним

емкостным

водонагревателем

 врB/вLс…

или

 в…

и

одним

котлом
