Данные о приборе

 | 7

RU

6 720 608 984 (2010/10)

2.8

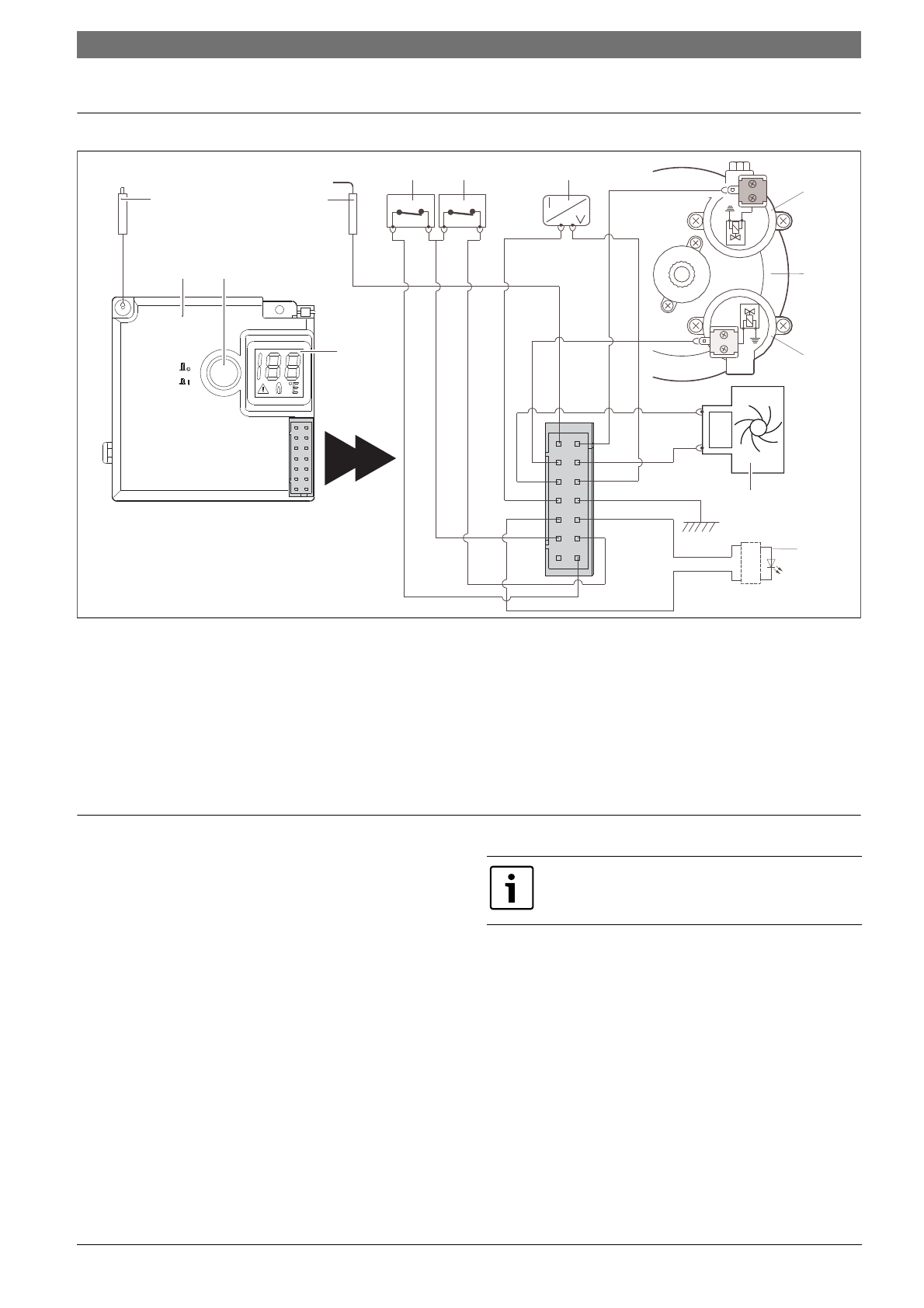

Электросхема

Рис 3

 Электросхема

5

Цифровой индикатор

6

Кнопка вкл./выкл., индикатор недостаточного напора
воды

7

Контрольная лампочка, указывающая на режим работы

горелки

14

Распределительная коробка

16

Гидрогенератор

31

Датчик температуры горячей воды

32

Газовый клапан с сервоприводом (обычно открыт)

34

Клапан запальника (обычно закрыт)

37

Ограничитель температуры

38

Контроль тяги

39

Запальный электрод

40

Ионизационный контроль пламени

41

Основной клапан

2.9

Принцип действия

Данный прибор снабжен системой автоматического

электронного розжига, поэтому ввод прибора в

эксплуатацию очень прост.

B

Для включения нажать кнопку вкл./выкл. (рис.  5).

После этого прибор будет автоматически включаться

каждый раз, когда будет открываться водопроводный

кран. Сначала срабатывает запальная горелка, а

примерно через четыре секунды включается

основная горелка. Через некоторое время пламя

запальной горелки погасает.

Это способствует значительной экономии энергии,

поскольку запальное пламя горит лишь в течение

минимального времени, которое требуется для

розжига основной горелки. В приборах традиционной

конструкции запальное пламя горит постоянно.

В этом случае:

B

открывать и закрывать кран горячей воды и

повторять розжиг до тех пор, пока из трубки подачи

газа полностью не выйдет воздух.

14

6

39

40

38

37

31

7

34

41

32

16

5

6720608984-01.1av

Розжиг может не сработать, если в трубку

подачи газа попал воздух.
