Данные о приборе
| 5
RU
6 720 608 984 (2010/10)
2.6

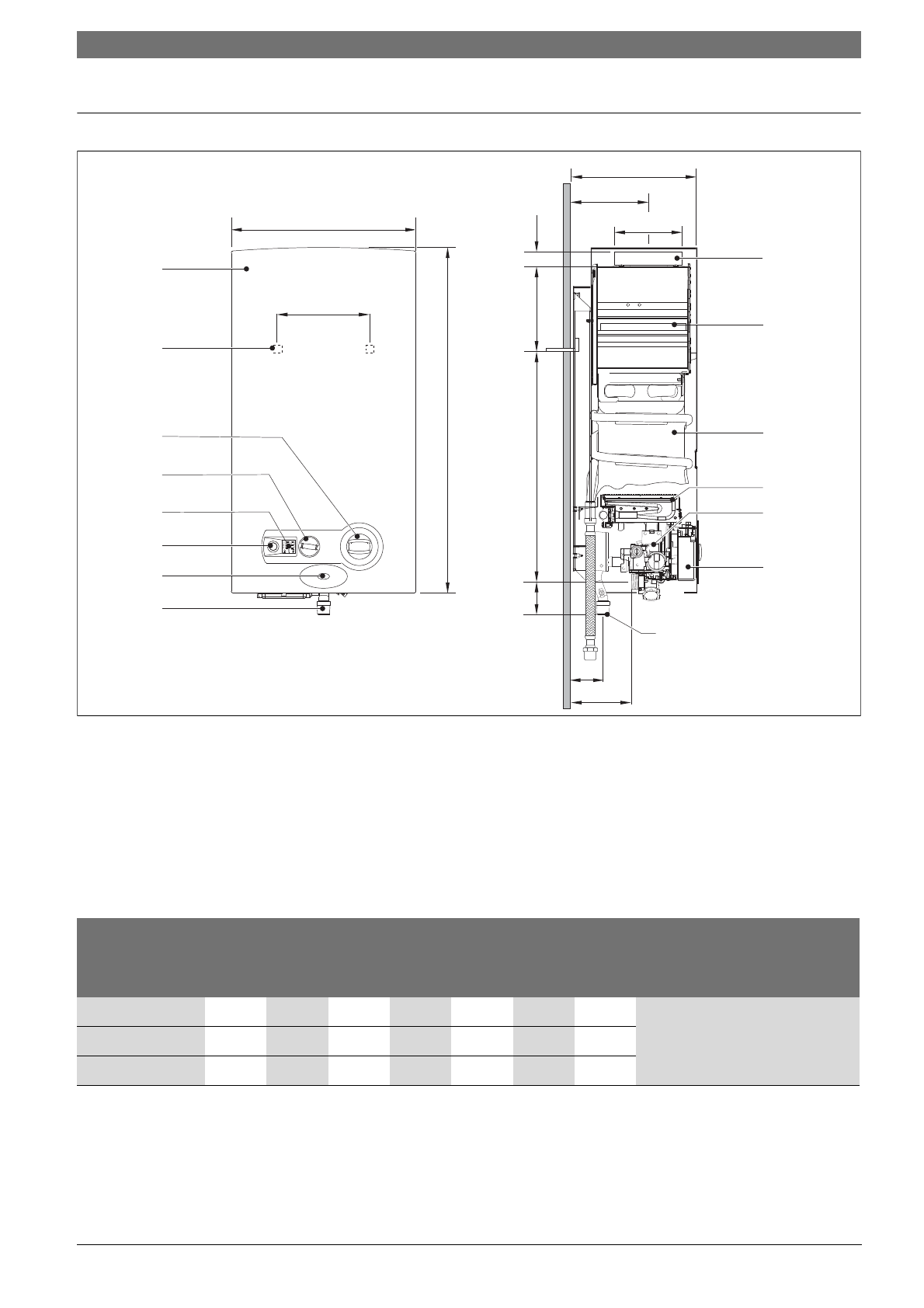

Габаритные размеры
Рис 1
1
Кожух
2
Петли для навески
3
Переключатель объема воды
4
Регулятор мощности
5
Цифровой индикатор
6
Кнопка вкл./выкл., индикатор недостаточного напора
воды
7
Контрольная лампочка, указывающая на режим работы
горелки
8
Патрубок для подключения подачи газа
9
Патрубок для подключения принадлежности для отвода
дымовых газов
10
Защитный коллектор дымовых газов с контролем тяги
11
теплообменник
12
Горелка
13
Газовая арматура
14
Распределительная коробка
10
9
11
12
14
13
1
2
3
4
6
5
7
8
B
A
H
C
50
97
125
D
220
G
F
E
63.5
6720608984-01.1av
Габаритные
размеры (мм)
A
B
C
D
E
F
G
H (
Ø
)
Природный
газ
Сжиженный
газ
WRD 10...
310
580
228
112,5
463
60
25
3/4”
WRD 13...
350
655
228
132,5
510
95
30
WRD 15...
425
655
334
132,5
540
65
30
Таб. 4
Габаритные размеры
Содержание
- 2 Содержание; Регулировка давления перед форсункой 15
- 3 Знак
- 4 Данные о приборе; Категория, тип и допуск; Модель
- 5 Габаритные; Габаритные размеры
- 6 Функциональная схема
- 7 Электросхема; Принцип действия
- 8 Технические характеристики; Символ
- 9 Эксплуатация; Цифровой индикатор; Перед вводом в эксплуатацию; Включение; Объем потока воды
- 10 Регулировка мощности; Рис 11 Опорожнение прибора
- 11 Предписания; Следует соблюдать все местные законодательные
- 12 Монтаж (только для авторизированных фирмой Бош специалистов); Важные указания; Требования к помещению для монтажа
- 13 Дымоход; Монтаж прибора; Прибор; Площадь поперечного сечения для подачи
- 14 Подключение подачи воды; Рис 13 Подключение подачи воды; Принцип действия гидрогенератора; AC; Подключение подачи газа
- 15 Заводская настройка; Точка измерения давления перед форсункой
- 16 Использовать только оригинальные комплекты для; Переоборудование может производить только; Давление перед форсункой
- 19 Устранение неисправностей; Неисправность
- 21 ГАРАНТИЙНЫЙ ТАЛОН
