Therm 4000 O
Данные о приборе | 7
2.8

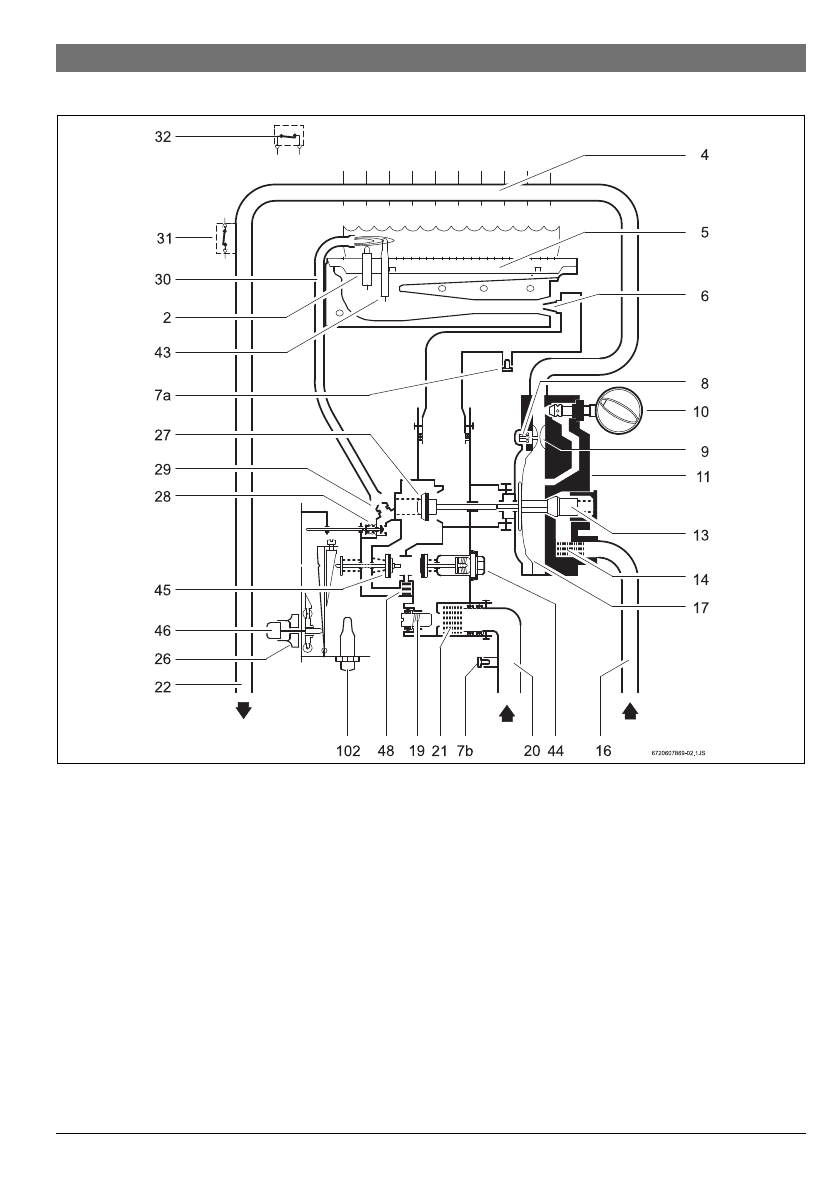

Функциональная схема
Рис. 2
Функциональная схема
[2] Запальный электрод
[4] Теплообменник
[5] Основная горелка
[6] Форсунка
[7a] Патрубок для измерения (давления в форсунке)
[7b] Патрубок для измерения (давления подаваемого
газа)
[8] Узел инерции розжига
[9] Трубка Вентури
[10] Переключатель объема воды
[11] Водяная арматура
[13] Регулятор объема воды
[14] Водяной фильтр
[16] Холодная вода
[17] Диффузор
[19] Регулятор мощности
[20] Газ
[21] Газовый фильтр
[22] Горячая вода
[26] Винт регулировки макс. расхода газа
[27] Регулирующий клапан
[28] Газовый клапан запальника
[29] Запальная форсунка
[30] трубка подачи газа для розжига
[31] Ограничитель температуры
[32] Контроль тяги
[43] Термоэлемент
[44] Магнитный клапан
[45] Основной газовый вентиль
[46] Кнопка передвижного регулятора
[48] Фильтр запальника
[102]Устройство пьезорозжига
