Информация об оборудовании
Tronic 5000H
6 720 648 170 (2012/08)

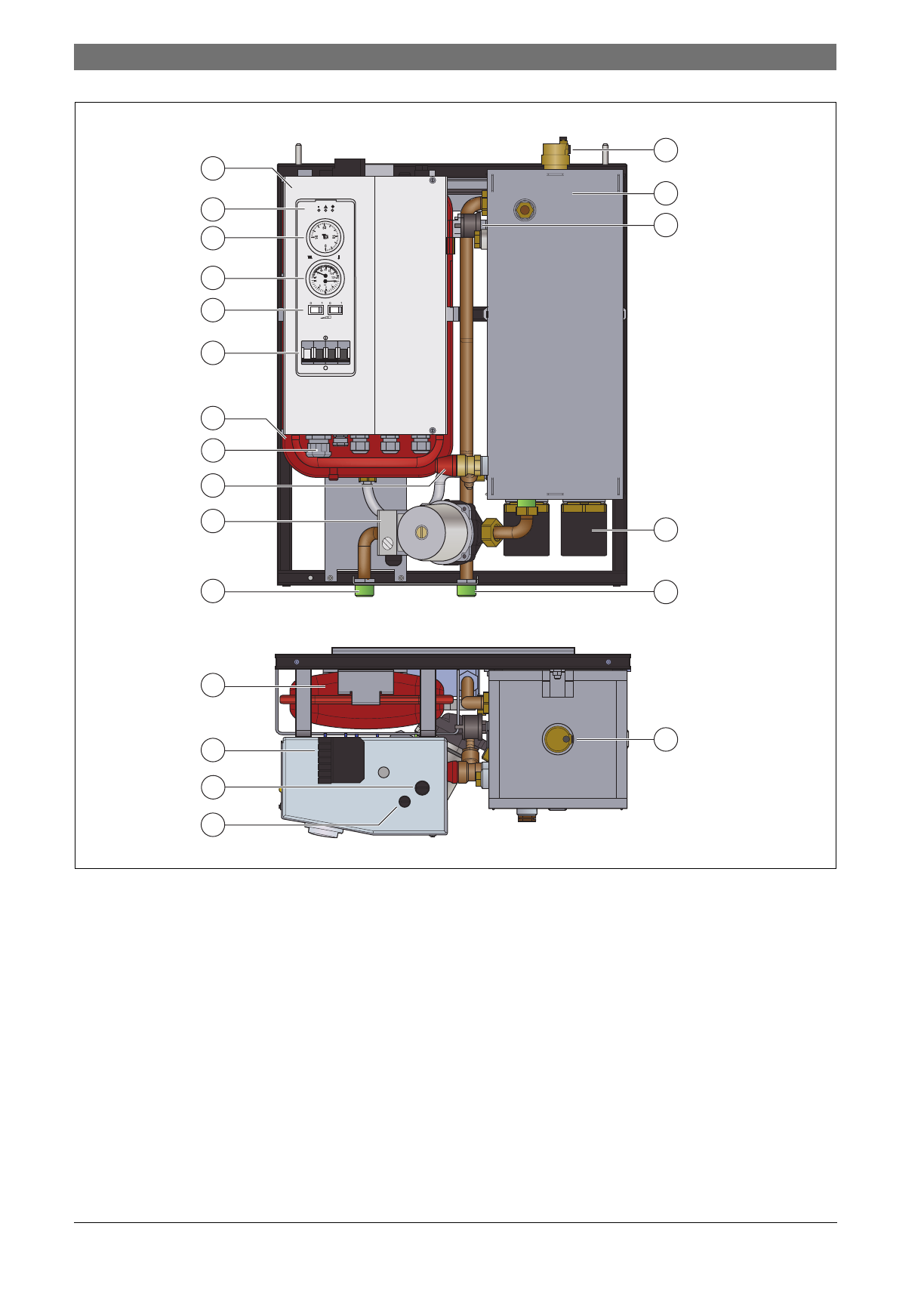

Рис. 1 Функциональные элементы котла
[1]
Электрошкаф
[2]
Контрольные лампы
[3]
Регулятор температуры
[4]
Термоманометр
[5]
Переключатели мощности
[6]
Главный выключатель
[7]
Расширительный бак в зависимости от типа котла
[8]
Кабельный ввод в котёл
[9]
Предохранительный клапан
[10] Насос
[11] Обратная линия котла (RK)
[12] Штекерное соединение контура регулирования
[13] Предохранительный ограничитель температуры (STB)
[14] Предохранитель системы управления
[15] Воздухоотводчик
[16] Облицовка котла с теплоизоляцией
[17] Реле давления воды
[18] Нагревательные стержни
[19] Подающая линия котла (VK)
∞
14
6 720 647 615-03.2ITL
13
15
19
18
17
16
15
12
8
7
7
6
5
4
3
2
1
9
10
11
