Установка прибора
|
9
6 720 641 560 (2009/09)
B
Периодически проверяйте продувкой
работоспособность предохранительного клапана.
3.5
Монтаж датчика температуры
горячей воды
Установите температурный датчик на бойлере для
измерения и контроля температуры горячей воды в
точке М (
Æ
Датчик температуры горячей воды защищён от
подключения с неправильной полярностью.
B
Датчик температуры горячей воды [5] входит в
комплект поставки системы управления или в
комплект для подключения бойлера
(дополнительное оборудование).
B
Вставьте комплект датчика до упора в погружную
гильзу [2]. При этом пластмассовая
спираль [1] автоматически сдвигается назад. Она
больше не нужна после монтажа.
Компенсационная пружина [6] обеспечивает
передачу температуры от погружной гильзы [2] к
датчику [5].

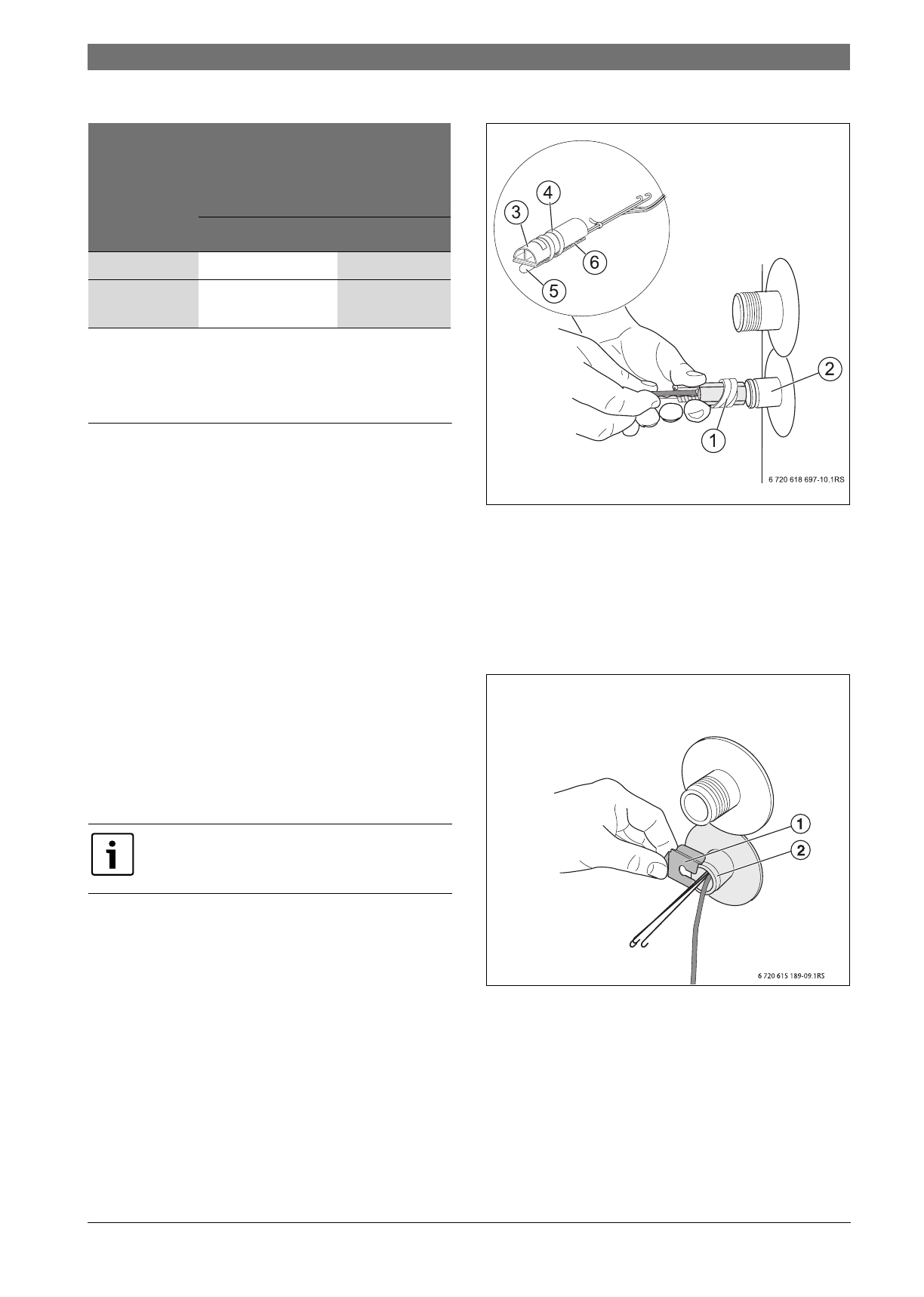

Рис. 5
Монтаж датчика температуры горячей воды
1
Пластмассовая спираль
2
Погружная гильза
3
Заглушка
4
Пластмассовая спираль
5
Датчик температуры горячей воды
6
Компенсационная пружина
B
Наденьте сбоку фиксатор [1] на гильзу [2].
Рис. 6
Установка фиксатора датчика
1
Фиксатор датчика
2
Погружная гильза
Минимальный
присоединител
ьный диаметр
Номинальный
объем водяного
пространства
Максимальная
мощность
греющего
контура
л
кВт
Ду 20
более 200 ... 1000
150
Ду 25
более 1000 ...
5000
250
Таб. 3
Размеры дренажной линии
Следите за тем, чтобы контакт между
поверхностями датчика и гильзы был по
всей длине касания.
