Технические характеристики и размеры
Tronic 1000 T
6 720 801519 (2012/06)
2.7
Основные части бойлера

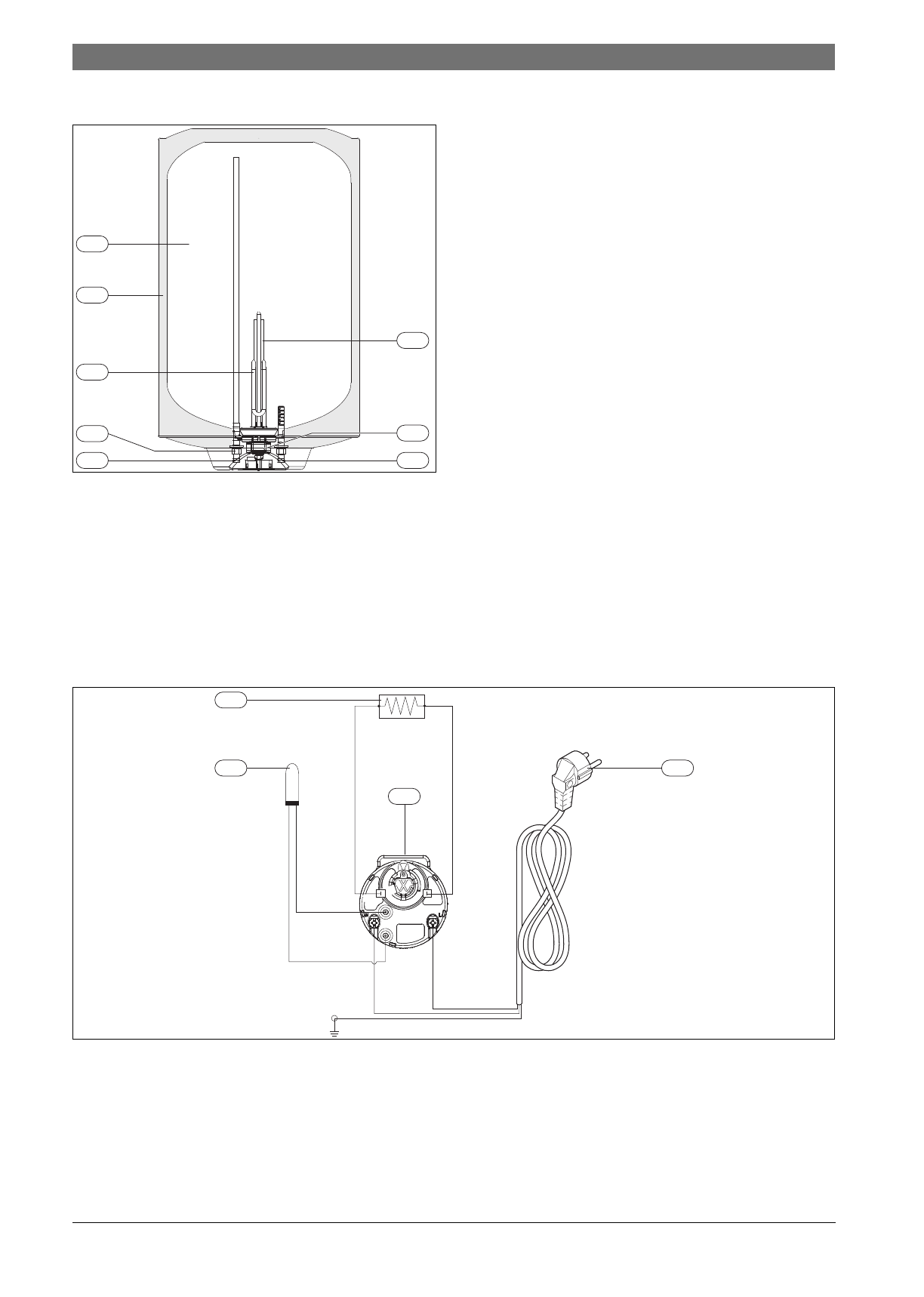

Рис. 3 Конструкция
[1]
Бак
[2]
Изоляция из полиуретана, не содержащего
хлорфторуглероды
[3]
Нагревательный элемент
[4]
Выход горячей воды ½ "
[5]
Подключение холодной воды ½ "
[6]
Магниевый анод
[7]
Предохранительный ограничитель температуры и регулятор
[8]
Isolation fitting
2.8
Электрическая схема
Рис. 4 Схема соединений
[1]
Power cable with plug
[2]
Регулятор температуры
[3]
Световой индикатор работы
[4]
Электрическое сопротивление предохранительного
ограничителя температуры
6
4
1
2
3
5
6720643873-03.2V
7
8
6720643873-12.1V
1
3
4
2
