Baxi Premier Plus
руководство
по
установке
и
эксплуатации
4
3.
УСТАНОВКА
–
КРЕПЛЕНИЕ
К
СТЕНЕ
3.1
Используя
рис
. 2
и
таблицу
с
размеров
,
отметьте
положение
кронштейнов
.
Просверлите
отверстия
в
стене
и
закрепите
в
стене
крепления
.
Для
моделей
ёмкостью
300
литров
допускается
только
напольная
установка
.
3.2
Прикрепите
кронштейны
к
задней
стенке
водонагревателя
с
помощью
зажимных
винтов
таким
образом
,
чтобы
ушко
было
направлено
вверх
,
а
лицевая
часть
вниз
.
3.3
Закрутите
верхние
шурупы
в
стену
,
оставляя
их
головки
выступать
от
поверхности
стены
приблизительно
на
6
мм
.
3.4
Подвесьте
водонагреватель
на
верхние
шурупы
.
Закрепите
нижними
шурупами
и
затяните
их
.
Затяните
верхние
шурупы
.
4.
ПРОКЛАДКА
ТРУБ
4.1
Данный
вопрос
частично
рассмотрен
в
пункте
1.
Подсоедините
клапаны
в
порядке
,
указанном
на
рис
. 3.
При
установке
убедитесь
,
что
клапаны
установлены
правильно
по
ходу
движения
воды
,
согласно
схеме
.
4.2
Для
гидравлических
подсоединений
используются
фитинги
с
резьбой
3/4".

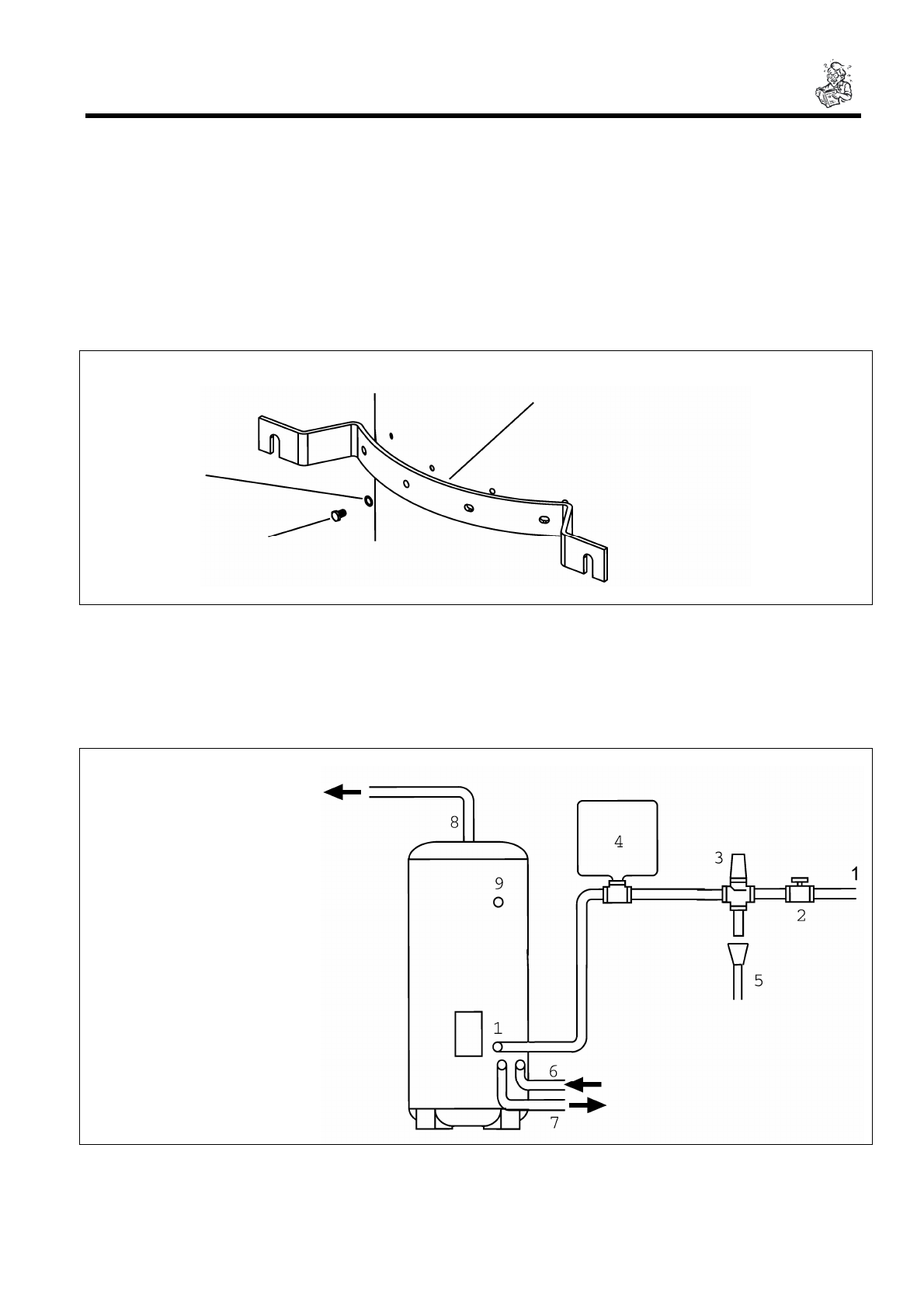

Рис
. 2
Шайба
Зажимной
винт
Крепёжный кронштейн
(
верхний
)
Рис
. 3
Обозначения
к
рис
.3
1.
Водопроводная
сеть
2.
Запорный
кран
водопроводной
сети
3.
Предохранительный
сбросной
клапан
,
рассчитанный
на
давление
7
бар
4.
Расширительный
бак
контура
ГВС
5.
Дренажная
труба
6.
Греющая
вода
–
подача
7.
Греющая
вода
–
возврат
8.
Выход
горячей
воды
9.
Присоединение
для
рециркуляции
