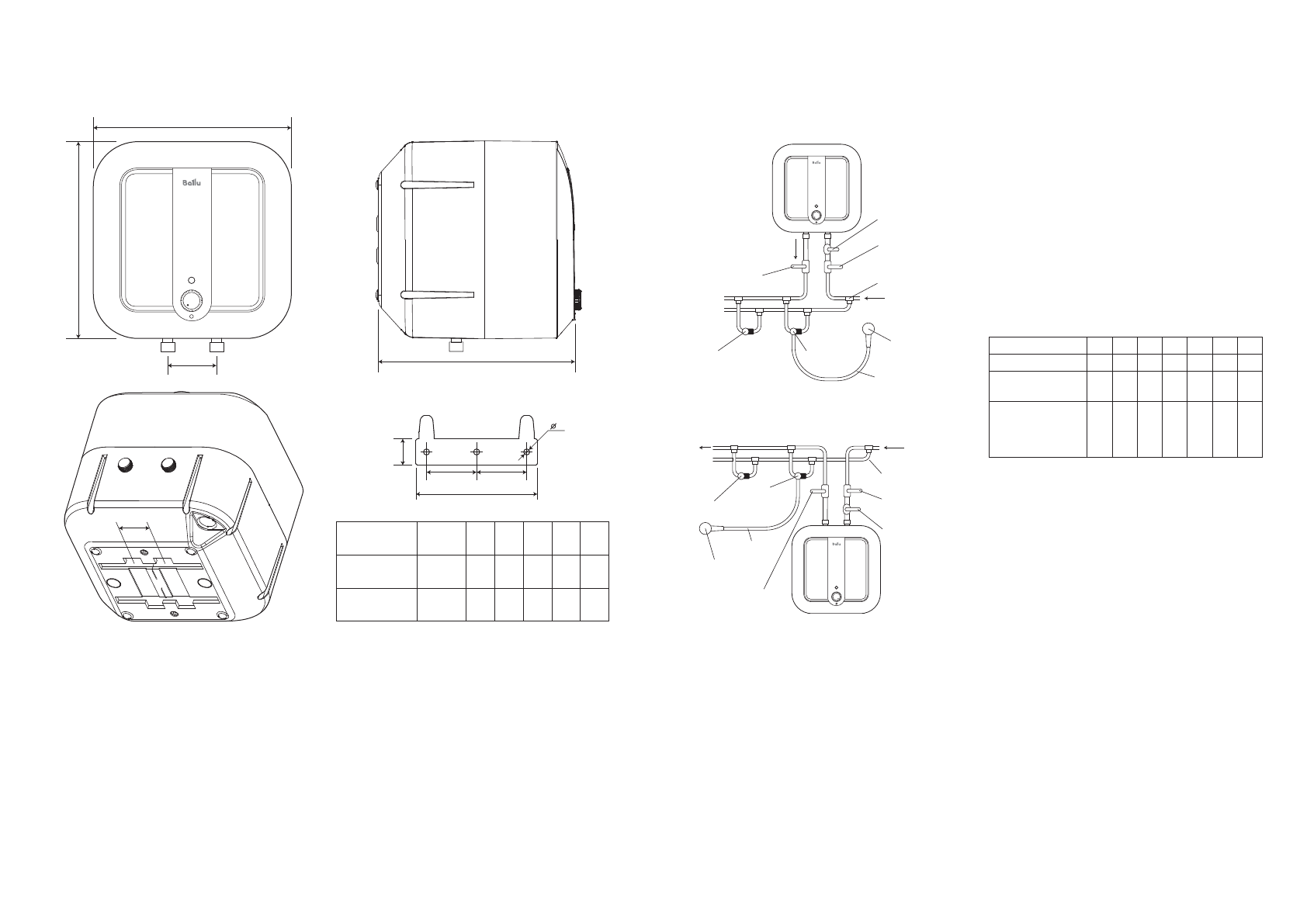

Основные размеры

Рис. 6

A

D

B

E

C

35

35

160

35

Монтажная планка для настенного монтажа

8

Артикул

Объём,

л

A,

мм

B,

мм

C,

мм

D,

мм

E,

мм

BWH/S 10
Capsule O (U)

10

355 355 132 310 100

BWH/S 15
Capsule O (U)

15

400 400 132 340 100

Подключение к водопроводу

1.  Для подключения водонагревателя

к водопроводу применяются трубы диаметром
G1/2.

2.  Подключение предохранительного клапана:

клапан следует устанавливать в месте входа
холодной воды (удостоверьтесь, что гибкая
сливная трубка установлена на отверстие спуска
давления и слива воды и направлена вниз).

3.  При подключении к системе водоснабжения

необходимо предусмотреть и реализовать
установку индивидуальных запорных
вентилей на линии подачи холодной воды в
водонагреватель и на линии выхода горячей.

5.  Если необходимо реализовать

многоканальную систему водоснабжения,
используйте способ соединения (

см. рис. 7 и 8

).

Вход холодной воды

Выход
горячей воды

Кран на выходе
горячей воды

Кран на входе
холодной воды

Впускной клапан

Душевая насадка

Металлический шланг

Предохранительный
клапан

Смеситель

Дополнительная
точка водоразбора

Рис. 7 Схема подключения к водопроводу

моделей серии Capsule O

Вход холодной воды

Выход горячей воды

Кран на выходе
горячей воды

Кран на входе
холодной воды

Впускной клапан

Душевая
насадка

Металлический
шланг

Предохранительный
клапан

Смеситель

Дополнительная
точка водоразбора

Рис. 8 Схема подключения к водопроводу

моделей серии Capsule U

Подключение к электрической сети

Все  во до на гре ва те ли  на ко пи тель но го  ти па
се рии  BWH/S  рас счи та ны  на  под клю че ние  к
электрической сети с одно фаз ным на пряжени ем
220/230 В. Пе ред подключением убедитесь, что
параметры электросети в ме сте подключения
соответствуют  пара метрам,  ука зан ным  на
табличке  с  тех ни че с ки ми  дан ны ми  при бо ра.
При  ус та нов ке  водонагревателя  сле ду ет  со блю-
дать  дей ству ю щие  пра ви ла  элек тро без опас но с ти.
При  ус та нов ке  во до на гре ва те ля  в  ван ной  ком на-
те  или  ту а ле те  сле ду ет  при ни мать  во  вни ма ние
ог ра ни че ния,  свя зан ные  с  су ще с т во ва ни ем  за пре-
щен но го  и  за щит но го  объ емов.

За пре щен ный  объ ем

 — это про стран ство,

ог раничен ное  тан ген ци аль ны ми  и  вер ти каль-
ными  пло с ко с тя ми  по  от но ше нию  к  внеш ним
кра ям  ванны,  уни та за  или  ду ше во го  бло ка  и  пло с-
ко с тью,  рас по ло жен ной  над  ни ми  или  над  по лом,
ес ли  сантех ни ка  смон ти ро ва на  на  по лу,  на  вы со те
2,25 м.

За щит ный  объ ем

 — это про стран ство, ог ра ни-

чи ва ю щие  го ри зон таль ные  пло с ко с ти  ко то ро го
со впа да ют  с  пло с ко с тя ми  за пре щен но го  объ ема,
а  вер ти каль ные  пло с ко с ти  от сто ят  от  со от вет ству-
ю щих  пло с ко с тей  за пре щен но го  объ ема  на  1  м.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощности и
длине из меди, U = 220 B, одна фаза

Р,  кВт

1

2

3

3,5

4

6

8

I, A

4,5

9,1 13,6 15,9 18,2 27,3 36,4

Сечение токопро-
водящей жилы, мм

2

1

1

1,5

2,5

2,5

4

6

Максимально
допустимая длина
кабеля при указан-
ном сечении, м

34,6 17,3 17,3 24,7 21,6

23

27

Эксплуатация

Наполнение водой

Пос ле  ус та нов ки  во до на гре ва те ля  от крой те
вен тиль  по да чи  во ды.  От крой те  кран  го ря чей
во ды  на  смесителе.  Как  толь ко  во до на гре ва тель
на пол нит ся,  из  не го  по те чет  во да,  за крой те  кра н
горячей воды на смесителе и убе ди тесь в от сут-
ствии  про те чек.  В  слу чае  не уве рен но с ти  в  том,
есть  ли  в  во до на гре ва те ле  во да,  не  под клю чай те
его  к  элек тро се ти.

Под клю че ние  к  элек тро се ти

Вставь те вил ку водонагревателя в ро зет-
ку  и  вклю чи те  во до на гре ва тель.  Выставите
с помощью регулировки температуры
нагрева необходимый уровень нагрева воды.
Нагрев воды отключается автоматически при
достижении заданной температуры и включается
для подогрева автоматически. При вклю че нии
на гре ва тель но го  эле мен та  нач нет  гореть  све то-
вой  ин ди ка тор.  Тер мо стат  обес пе чит  по втор ное
вклю че ние  на гре ва тель но го  эле мен та  пос ле
из рас хо до ва ния  не ко то ро го  ко ли че с т ва  во ды.

Установка температуры

В моделях BWH/S серии Capsule установка тем-
пературы производится с помощью регулятора,
находящегося на передней панели прибора.

Основные размеры

Эксплуатация

Индивидуальные запорные вентили по
линии горячей и холодной воды должны
быть в закрытом состоянии в период
неиспользования водонагревателя, проведения
профилактических и технологических работ на
линии водоснабжения. Установка и правильное
использование запорных вентилей являются
обязательным условием при предоставлении
гарантийного обслуживания, а также залогом
длительной и безаварийной работы
водонагревателя.

4.  Во избежание протечек при подключении

трубопровода на концы резьбовых
соединений следует установить комплектные
резиновые уплотнительные прокладки.
