RU

5

RU

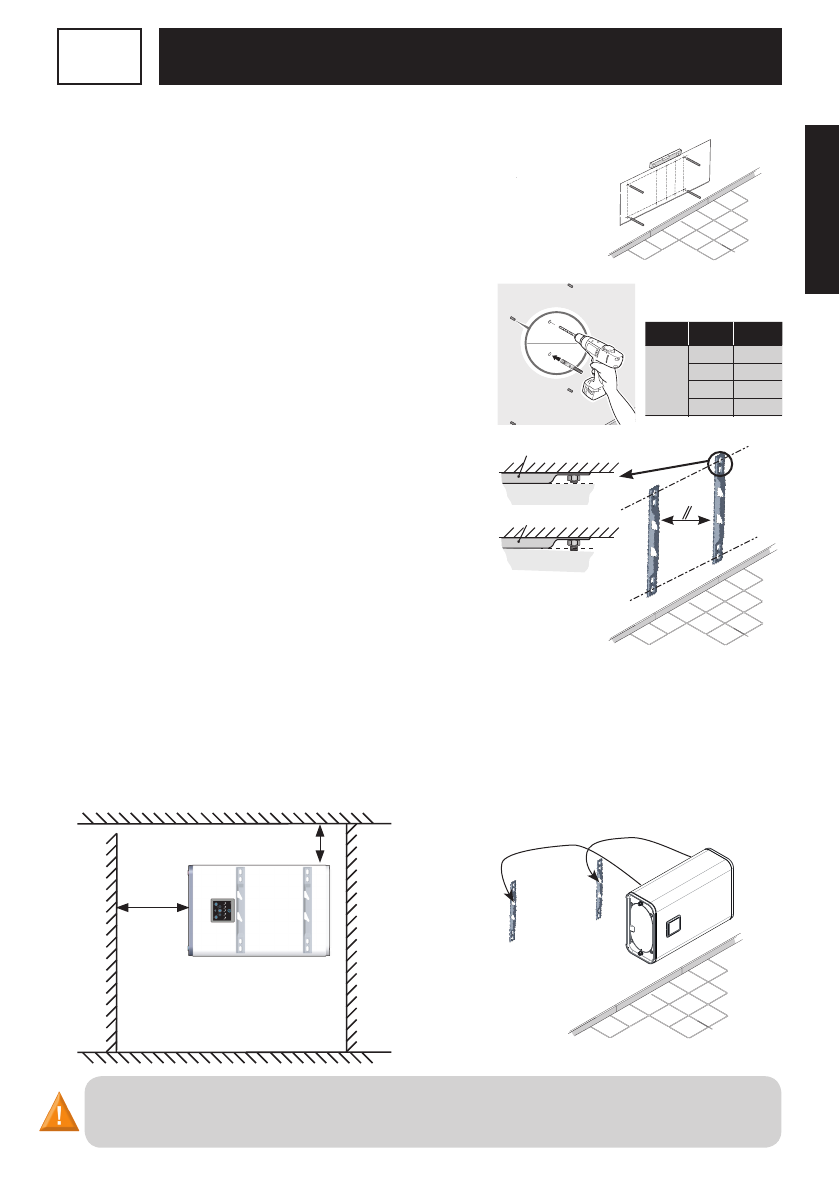

Руководство по установке: Основная схема установки

Установка водонагревателя с помощью монтажных планок возможна только в тех

положениях, которые описаны в данном руководстве. Использование планок для

крепления водонагревателя к потолку строго ЗАПРЕЩЕНО.

2.2 Настенный горизонтальный водонагреватель

(25/40/65/80 л)

ВНИМАНИЕ! Водонагреватель в КВАДРАТНОМ КОРПУСЕ

объемом 75/100/150 л должен устанавливаться только на

стену

u

  Найдите отпечатанный на упаковке шаблон для сверления,

приложите его к стенке и промаркируйте место установки
настенных  монтажных  планок  в  соответствии  с  моделью
водонагревателя,  сохранив  необходимое  минимальное
расстояние вокруг водонагревателя (см. схему Е).

v

  Просверлите  отверстия  в  стене  и  вбейте  в  них  дюбели

диаметром минимум 10 мм, соответствующие типу стены

(гипсокартон, бетон, кирпич).

   Внимание! Стена должна выдерживать вес наполненного

   водонагревателя.

w

  Надежно закрепите монтажные планки, с помощью метра

проверьте межосевое расстояние планок. Использованный

для этой цели крепеж не должен выступать за поверхность

контакта водонагревателя.

x

  Поднимите  и  наденьте  водонагреватель  на  планки,

устанавливая крепежные винты сверху планок (схема F).

y

  Потяните вниз водонагреватель, чтобы поддерживающие

ролики встали в пазы. Как только крепежные винты встали

в пазы, водонагреватель невозможно будет передвинуть из

стороны в сторону, не прикладывая при этом больших усилий.

  ПРИМЕЧАНИЕ:  Вход  холодной  воды  и  выход  горячей  воды  должны  находиться  слева.

  Выход горячей воды должны находиться сверху.

Gabarit de pose

45 cm

minimum

(Sur carton d'emballage)

Gabarit de pose

45 cm

minimum

(Sur carton d'emballage)

Примерная масса

полного

водонагревателя

Объем

Форма

корпуса

Масса

25 L

45 kg

40 L

70 kg

65 L

Плоский

Квадратный

100 kg

80 L 120 kg
75 L 105 kg

100 L 135 kg
150 L 200 kg

Gabarit de pose

45 cm

minimum

(Sur carton d'emballage)

Gabarit de pose

45 cm

minimum

(Sur carton d'emballage)

Masse indicative

du chauffe-eau

rempli

Capacité

Masse

25 L

50 kg

40 L

70 kg

65 L

100 kg

80 L

120 kg

on

Планка

Стена

Стена

Планка

Водонагреватель

Водонагреватель

ДА

НЕТ

on

on

on

20 мм

минимум

400 мм

минимум

СТЕНА

СТЕНА

ПОЛ

ПОТОЛОК

È

È

Схема E

Схема F
