1.

Крепление

.

См. предупреждение 1 – 5

Для установки продукта, обратитесь к разделу 2 с.1.

Внимание!

Установка ЭВН на неисправные кронштейны, несоответствующие

крепежные  элементы  (шурупы,  дюбеля  и  т.п.),  установление  с
неподходящими  условиями  (неверное  расстояние  между  отверстиями,
неверное  расстояние  между  шурупом  с  головкой  и  стеной,  неверное
положение шурупа и т.п.) может привести к падению ЭВН, что может привести
к разрушениям и повреждениям имущества, телесным повреждениям и даже
смерть. Позаботьтесь о себе и своих близких!

2.

Гидравлическое подключение

.

См. предупреждение 9 – 13

Для гидравлической связи, обратитесь к чертежам раздела 3 с.1.

На  входе  ЭВН  давление  холодной  воды  должно  быть  0,1    0,6  МРа  (при
давлении более 0,4 МРа необходимо установить редуктор давления!)
-

Перед  подключением  необходимо  тщательно  прочистить  подающие  трубы  и  установить

фильтр  грубой  очистки  (в  комплект  поставки  не  входит).  Подключение  к  трубопроводам
холодного  и  горячего  водоснабжения  необходимо  выполнять  пластиковыми  или
металлопластиковыми трубами. Запрещено подключать ЭВН на гибкие шланги, в связи с тем,
что они разрушаются от перепадов температуры, недолговечны и могут выйти из строя (дать
течь, лопнуть). Соединения с патрубками должны быть герметичны. На патрубок горячей воды
(с красным кольцом) установите диэлектрическую муфту, которая входит в комплект.
-

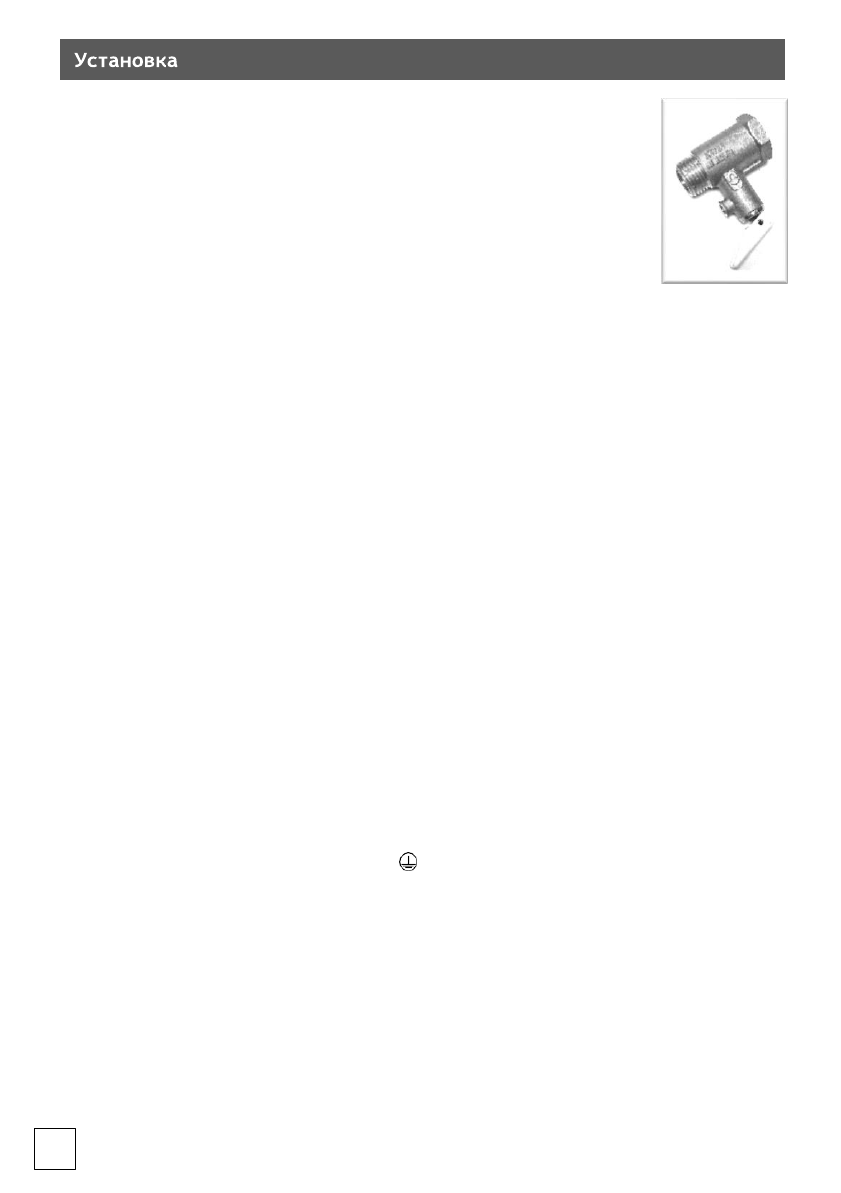

На патрубок холодной воды (с синим кольцом) водонагревателя обязательно установить клапан

безопасности, который входит в комплект поставки. Между предохранительным клапаном и
патрубком холодной воды не должно быть никаких запорных устройств. Номинальное давление
0.

8 МПа (8 бар), размер ½. При использовании клапана, который не входит в комплект поставки,

ЭВН не подлежит гарантийному обслуживанию

3.

Подключение к электросети

.

См. предупреждение 6 – 8

Для электрического соединения, обратитесь к чертежам раздел 4 с. 2.
ВНИМАНИЕ!  Перед  подключением  водонагревателя  к  электросети,  обязательно  заполните
водонагреватель  водой!  При  первом  наполнении  откройте  кран  горячей  воды  на  смесителе.
Водонагреватель  наполнен,  когда  вода  начинает  течь  через  сток  смесителя.  Корпус  ЭВН  должен
быть заземлен.

-

Напряжение электропитания - 230В±10% или 220-240В в зависимости от паспортной таблички

на изделии

-

Подключение ЭВН к электросети должно выполняться трехжильным медным кабелем (фаза,

ноль,  заземление)  2,5мм².  Кабель  подключается  к  щиту  электропитания  квартиры,  чтобы  не
перегружать существующую проводку

-

Убедитесь,  что  шнур  питания  не  поврежден.  При  повреждении  шнура  питания  его  следует

заменить  специальным  шнуром  или  комплектом,  получаемым  у  изготовителя  или  сервисной
службы. Подключите кабель питания, выходящий из ЭВН, к автоматическому выключателю

 Длина  жёлто - зелёного  провода  заземления  должна  быть  больше длины  фазных  проводов.

Установка  должна  иметь  на  входе  водонагревателя  выключатель  или разъединитель,

вмонтированный  в  стационаруную  проводку,  согласно  действующих  норм (раскрытие

контактов  не  менее  3  мм:  предохранитель,  прерыватель  и  дифференциальным

прерывателем 30 мА).

-

В  обязательном  порядке  подключить  заземление  или  подвести  провод  заземления  к

специальной  клемме,  обозначенной  знаком

.Данное  подключение  является  обязательным  из

соображений  безопасности.

Термовыключатель

(

см.  рисунки  раздела

4

с.

2):

В  процессе  эксплуатации  ЭВН  возможно

срабатывание  тепловой  защиты  в  терморегуляторе  вследствие  перепадов  напряжения  в  электросети
или  перегрева  ТЭНа,  вызванного значительным  образованием  накипи  на  нём. Срабатывание  тепловой
защиты не считается неисправностью и не подлежит устранению по гарантии.

Возобновление  работы  ЭВН  осуществляется  потребителем  самостоятельно,  для  чего
необходимо:

5
