Внешний вид терморегулятора / Зовнішній вигляд терморегулятора; Командный интерфейс / Командний інтерфейс - Atlantic Vertigo Basic 100 851268 - Инструкция по эксплуатации - Страница 3

Водонагреватели Atlantic Vertigo Basic 100 851268 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Загружаем инструкцию

background image

1-

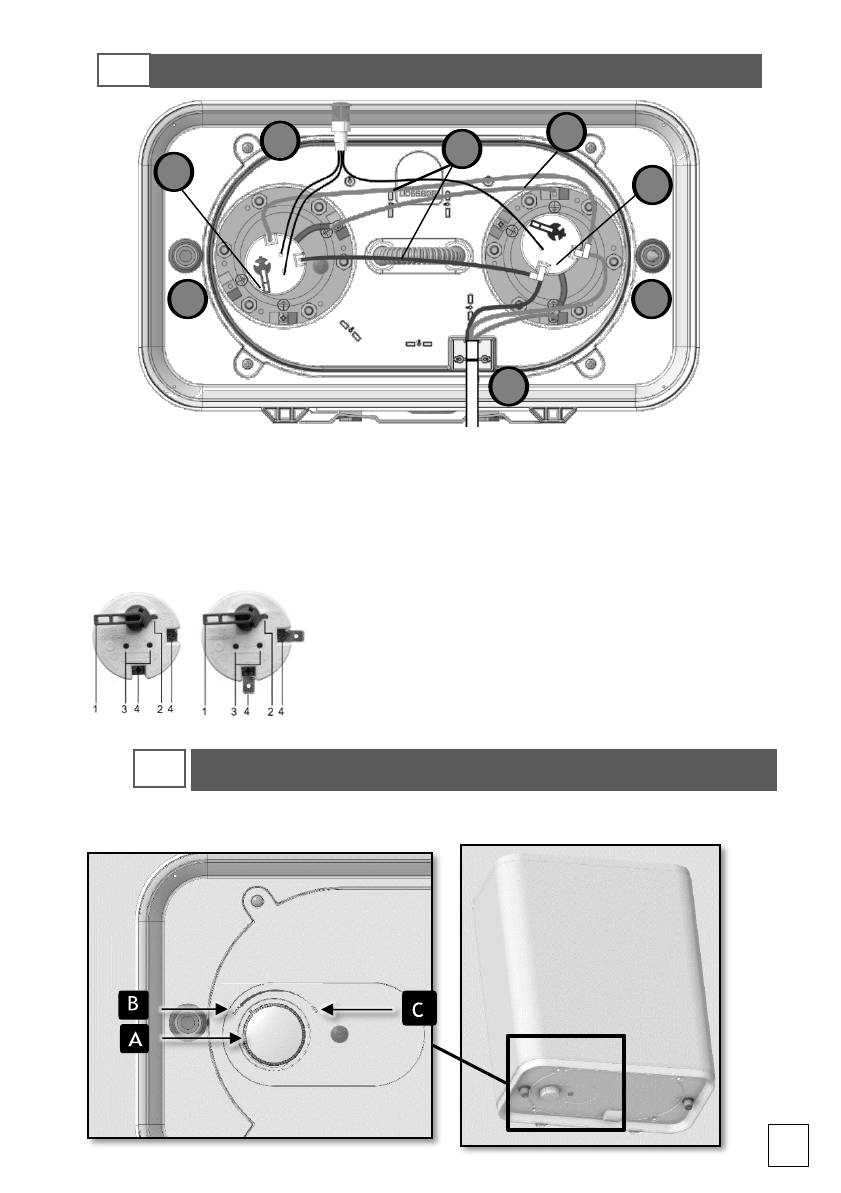

Патрубок горячей воды. Патрубок гарячої води.

2-

Патрубок холодной воды

.

Патрубок холодної води

3-

C

игнальная

лампочка

.

Сигнальна

лампочка

4-

Термостат выходного

бака

.

Термостат вихідного бака

5-

Термостат

входного

бака

.

Термостат вхідного бака

6-

Кабель

питания. Кабель

живлення

7-

Провода

между

термостатами

.

Дроти

між термостатами

8-

Провода

заземления

между

баками

.

Дріт заземлення між баками

Внешний вид терморегулятора / Зовнішній вигляд терморегулятора

1.

Регулятор температуры / Регулятор температури

2.

Кнопка сброса тепловой защиты / Кнопка скидання теплового
захисту

3.

Гнезда подключения / Гнізда підключення сигнальної лампи
сигнальной лампы

4.

Клеммы подключения к электроэнергии

/

Клеми підключення до

електроенергії

A-

Ручка управления снизу изделия / Ручка керування знизу виробу

B-

Позиция максимальной

температуры

/

Позиція максимальної температури

C-

Позиция Эко режима / Позиція Еко режиму

5

Командный интерфейс / Командний інтерфейс

1

2

4

5

3

6

7

8

4

Электрические соединения / Електричні з’єднання
