В цепь электропитания необходимо установить автоматический выключатель с током отсечки, равным 10А для ЭВН мощностью до 1,6 кВт и 16А для ЭВН

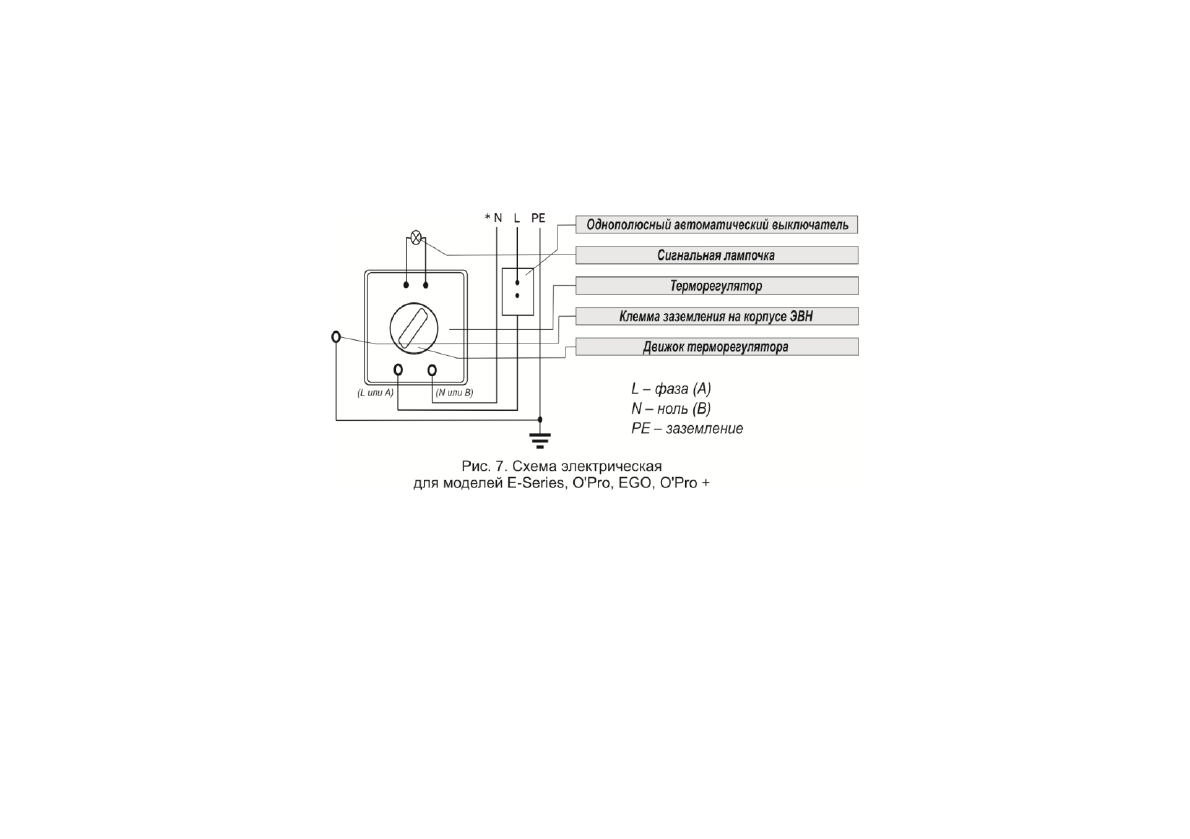

мощностью от 1,6 кВт до 2,5 кВт. Подключение моделей O'Pro, EGO,  O'Pro + (рис. 7, 8) и моделей D400-2-ВС (рис. 11):
– снимите защитную крышку ЭВН;
– подключите провод заземления желтого цвета к клемме, которая обозначена знаком заземления);
– подключите другие провода к контактам регулятора: коричневого цвета к клемме А (фаза), синего цвета – к клемме В (ноль);
– для моделей D400-2-ВС выполните подключение соответствующих проводов к клемме А1 и В1 защитного термостата (см. рис. 3г);
– установите защитную крышку ЭВН.
Подключение моделей O'Pro (PC) (рис. 7, 8) и Steatite (рис. 7, 9, 10, 11);
– подключите кабель питания, выходящий из ЭВН, к автоматическому выключателю.


Внимание! Перед началом эксплуатации убедитесь, что между корпусом ЭВН (клемма, знак заземления) и нулевым проводом на клемме терморегулятора
отсутствует переменное напряжение. Наличие между ними напряжения может привести к выходу из строя внутреннего бака ЭВН. В этом случае ремонт платит
потребитель.
