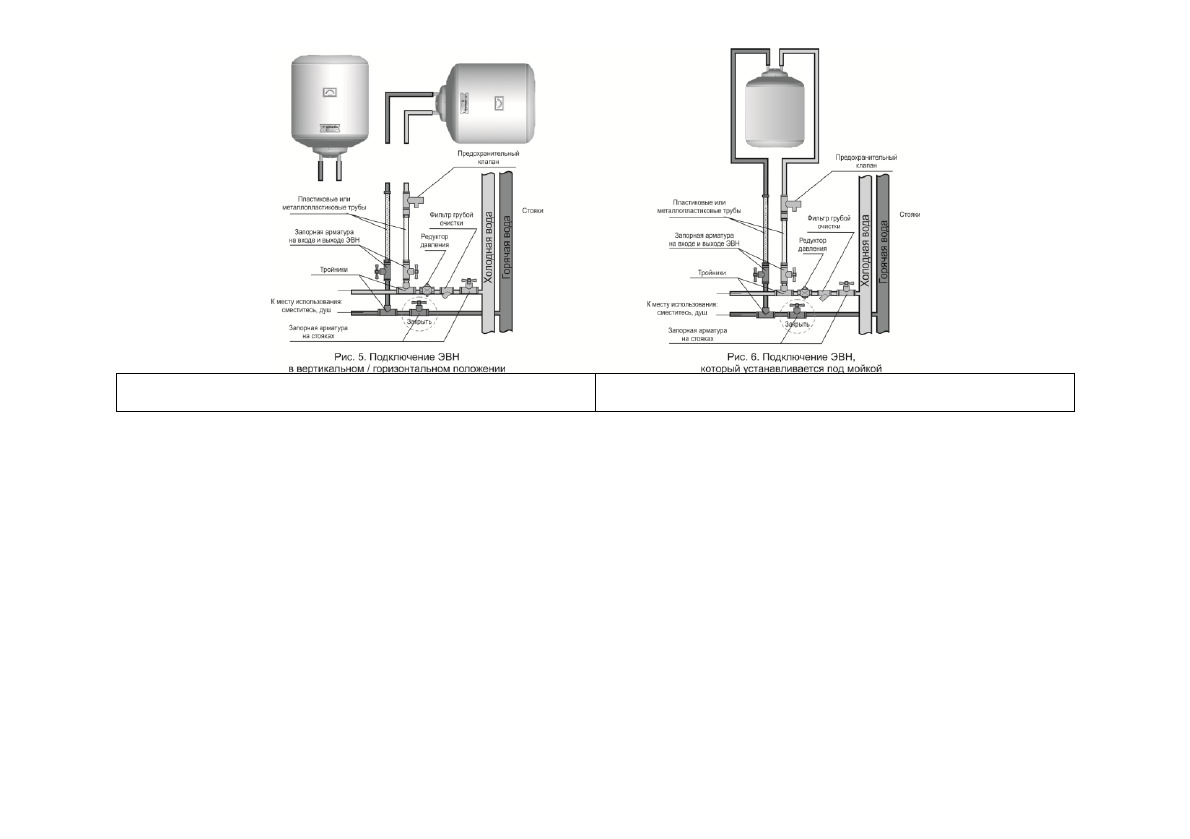

Рис. 5. Подключение ЭВН в вертикальном / горизонтальном
положении

Рис. 6. Подключение ЭВН, который устанавливается под мойкой

– на трубопровод холодного водоснабжения установите фильтр грубой очистки (в комплект поставки не входит), для предотвращения попадания механических
примесей в предохранительный клапан;
– измерьте давление в стояке холодного водоснабжения воды, при давлении более 4 бар установите редуктор давления для снижения давления;
– на патрубок подачи холодной воды ЭВН установите предохранительный клапан, входящий в комплект поставки, закрутив его не более чем на 3-4 оборота;
– на сливное отверстие предохранительного клапана необходимо установить дренажную трубку (в комплект поставки не входит), для отвода воды в случае
автоматического сброса избыточного давления в рабочем баке.

ВНИМАНИЕ! Подключение к системе водоснабжения ЭВН моделей SB 10, SB 15 должно выполняться строго в соответствии со схемой, приведенной на
рис. 6. Предохранительный клапан крепится на трубопроводе в стороне от ЭВН. При установке моделей Steatite в горизонтальном положении патрубок
подачи холодной воды (обозначен синим кольцом) должен быть расположен внизу, а патрубок горячей воды (обозначен красным кольцом) – сверху (рис.
5). Между предохранительным клапаном и патрубком холодной воды не должно быть никаких запорных устройств. Сливное отв ерстие должно быть
направленно четко вниз. При использовании клапана, что не входит в комплект поставки, ЭВН не подлежит гарантийному обслуживанию.

6.3.

Подключение к электросети

Корпус ЭВН должен быть заземлен! Убедитесь, что шнур питания не поврежден. Если шнур питания поврежден, его необходимо заменить на специальный
шнур, который находится у производителя или его сервисного агента.

Подключение ЭВН к электросети должно выполняться трехжильным медным кабелем (фаза, ноль, заземление). Кабель подключается к щитку электропитания
квартиры, чтобы не перегружать существующую проводку.
