2.2. Гидравлическое подключение

Внимание! Установка предохранительного клапана, входящего в комплект поставки, является

обязательным требованием.

Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом

холодной воды в водонагреватель, а также блокировать сливное отверстие предохранительного клапана.

Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи

разъемных соединений. Для некоторых моделей, в силу особенностей конструкции, монтаж гидравлических

соединений, включая монтаж предохранительного клапана, производится только со снятой пластиковой

крышкой прибора. После выполнения работ крышку необходимо установить обратно, зафиксировав

соответствующими винтами.

Стандартное подсоединение

2.2.1.

 Предохранительный клапан (

А

 рис. 2), входящий в комплект поставки, необходимо установить на входе

холодной воды в водонагреватель (помечен синим кольцом).

2.2.2.

 Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью

трубы или гибкого шланга.

2.2.3.

 Подсоедините к выходу горячей воды из водонагревателя (помечен красным кольцом) трубу или гибкий

шланг для отвода горячей воды к месту водоразбора.

2.2.4.

 Для удобства обслуживания рекомендуется установить тройник с запорным краном (

В

 рис. 2) между входом

холодной воды в водонагреватель и предохранительным клапаном.

Это позволит слить воду из водонагревателя, не демонтируя предохранительный клапан.

2.2.5.

 Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить тройник с запорным

краном на выходе горячей воды из водонагревателя.

2.2.6.

 При давлении водопроводной сети выше 5 бар необходимо установить перед предохранительным клапаном

редуктор давления воды.

2.2.7.

 Устройство не рассчитано на работу с водой, жесткостью менее 12°F. При воде с жесткостью выше 25°F,

для уменьшения образования накипи и вероятности выхода из строя нагревательного элемента, необходимо

использовать умягчитель. При этом жесткость воды не должна опускаться ниже 15°F.

11

Данное изделие соответствует Европейскому стандарту безопасности EN 1487. В некоторых странах требуется

применение специальных предохранительных устройств, требования к которым могут различаться: в зависимости

от страны. Задача квалифицированного персонала,производящего установку - убедиться в соответствии предохрани-

тельного устройства локальным стандартам. Запрещено устанавливать любую запорную арматуру (клапаны, вентили

и т.д.) между предохранительным устройством и водонагревателем. Сливное отверстие должно быть подсоединено

к трубке равного или большего диаметра, необходимо организовать воздушный зазор  минимум 20 мм, для визуального

контроля с использованием воронки.Используйте шланг для подключения к ХВС, при необходимости используйте

отсекающий вентиль (D рис.1) Так же по необходимости, установите шланг для слива воды, установив его на выходе

сливного отверстия (С рис.1).При установке предохранительного устройства не затягивайте резьбу полностью и не

разбирайте устройство. В режиме нагрева из дренажного отверстия предохранительного клапана возможно появление

капель воды. Это является естесственным процессом , связанным с тепловым расширением воды. По этой причине,

дренажное отверстие не должно быть заблокировано,необходимо соединить дренажное отверстие предохранитель-

ного клапана с дренажной трубкой, установленной под постоянным уклоном, в месте, где отсутствует вероятность

обледенения. При значении давления в водопроводной сети близкого к номинальному значению давления

предохранительного клапана, необходима установка редуктора давления воды, как можно дальше от прибора.

Во избежание повреждения смесителей (кран или душ), необходимо удалить загрязнения труб водопровода.

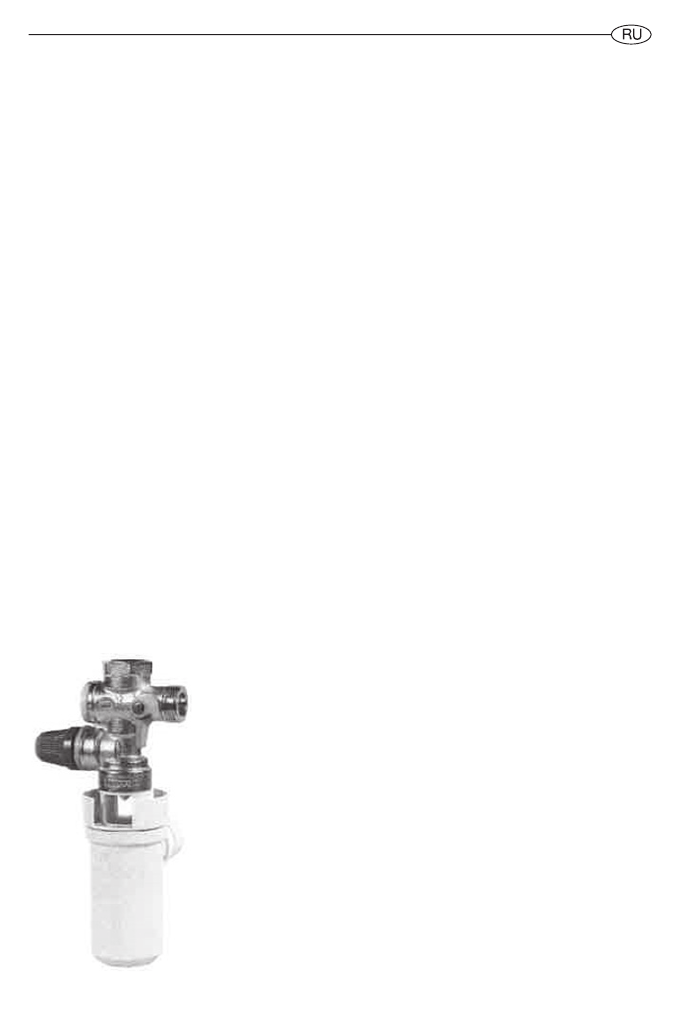

Коды для  аксессуаров:

Группа гидравлической безопасности 1/2"
(для приборов с впускными трубами диаметром 1/2")

Код 877084

Группа гидравлической безопасности 3/4"
(для приборов с впускными трубами диаметром 3/4")

Код 877085

Группа гидравлической безопасности 1"
(для приборов с впускными трубами диаметром 1")

Код 885516

Группа гидравлической безопасности 1"
Сифон 1"

Код 877086

11
