42

KZ

AURES

SLIM MULTI

I кесте: Ұсынылған кабель

Кіріс

Кіріс және

шығыс

түтіктері

құрылғы

астында

орналасқан

шығыс

AURES

SLIM MULTI

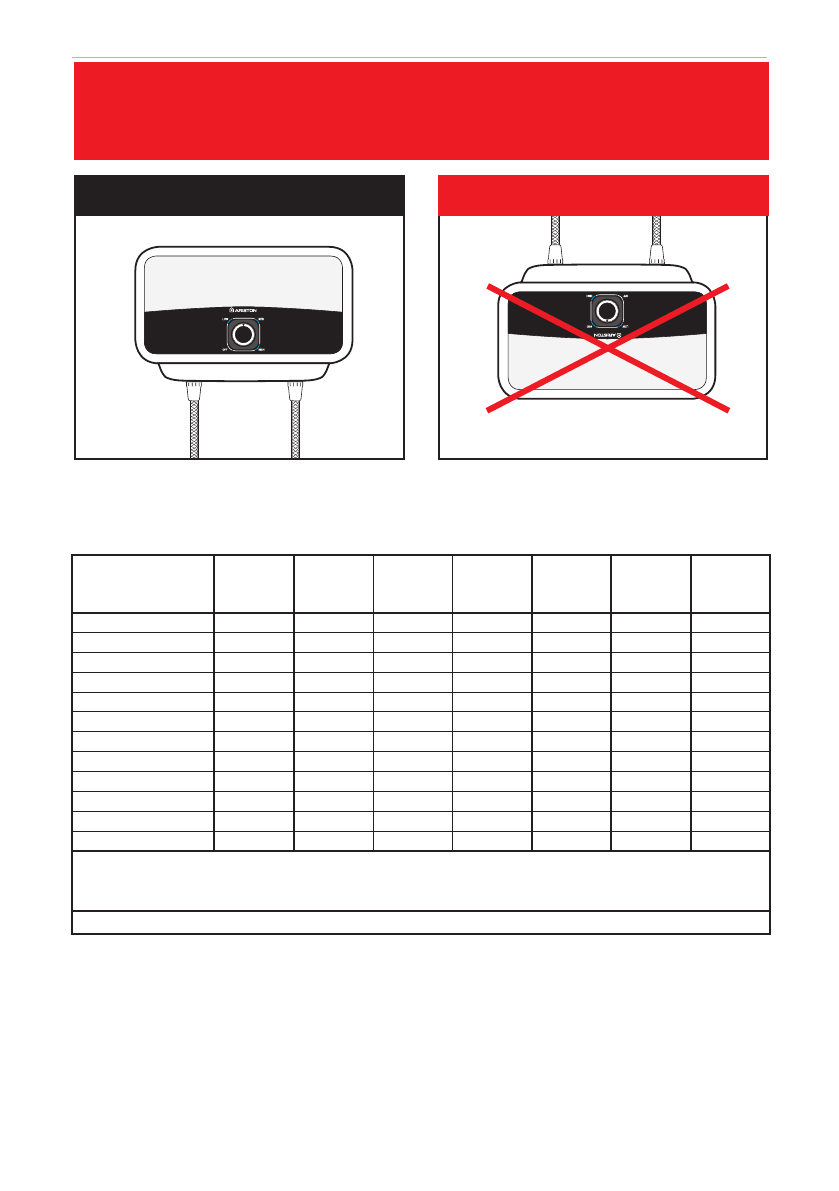

Қате орнату

Дұрыс орнату

ЕСКЕРТУ!

ТОК  СОҒУ  ҚАУПІНІҢ  АЛДЫН  АЛУ  ҮШІН,  ЭЛЕКТР  БӨЛШЕКТЕРДІ

ОРНАТУҒА ҚАТЫСТЫ КЕЗ КЕЛГЕН ЖҰМЫСҚА КІРІСПЕН БҰРЫН, ТІЗБЕН

АЖЫРАТҚЫШЫ «ӨШІРУЛІ» ҚАЛЫПТА ТҰРҒАНЫНА КӨЗ ЖЕТКІЗІҢІЗ

Модель атауы

ток күші (а)

220 в

230 в

240 в

қыздыру

элементтері

Фазалар

Дала

кабелінің

мин. mm

2

өлшемі

5 квт

22,7

5 квт

5,5 квт

6 квт

2+3

Моно

4

5,5 квт

22,7

5 квт

5,5 квт

6 квт

2,2+3,3

Моно

4

6 квт

27,2

6,0 квт

6,5 квт

7,1 квт

2,5+3,5

Моно

4

7 квт

31,8

7,0 квт

7,6 квт

8,3 квт

3+4

Моно

6

7,7 квт

35,0

7,7 квт

8,4 квт

9,1 квт

3,3+4,4

Моно

6

8 квт

36,3

8,0 квт

8,7 квт

9,5 квт

3,8+4,2

Моно

6

9,5 квт 240 в

38,6

8,0 квт

8,7 квт

9,5 квт

4,5+5

Моно

6

9,5 квт 230 в

41,3

9,0 квт

9,5 квт

10,7 квт

4+5

Моно

10

9,5 квт

43

9,5 квт

10,3 квт

11,3 квт

4,5+5

Моно

10

10,5 квт

47,7

10,5 квт

11,4 квт

12,5 квт

5,25+5,25

Моно

10

12 квт 230 в

52,1

10,9 квт

12,0 квт

13,0 квт

4+4+4

Моно

10

12 квт

54,5

12,0 квт

13,0 квт

14,2 квт

4+4+4

3 фаза

3x4

• Жұмыс су қысымы 0,5–8 бар (7–116 фунт/ш. дюйм)   • су қысымымен реттелетін ағын қосқышы

• стандартты Ø1/2 дюйм сығымдайтын кіріс қосылысы • Жоғарғы сол және оң жақ кабель кірісі •

төменгі сол жақ су кірісі

ҚҰРЫЛҒЫНЫҢ ӨЛШЕМДЕРІ:  БИІКТІГІ 178 мм   ЕНІ 304 мм   ҚАЛЫҢДЫҒЫ 98 мм
