– Проходное сечение трубопровода для сброса давления должно соответствовать проходному сечению полностью открытого
предохранительного клапана. Трубопровод для сброса давления должен быть выведен наружу.
– Трубопровод для сброса давления должен быть направлен вниз.
– Монтаж предохранительного клапана должен проводиться в соответствии с инструкцией по монтажу.
• Откройте кран горячей воды, заполните прибор водой, и тщательно промойте его.
• Проведите испытание на герметичность.
• Указание по прокладке циркуляционного трубопровода:
Если циркуляционный трубопровод необходим, то его можно подсоединить к патрубку (5/5`) с любой стороны (слева или справа).
В корпусе прибора в отмеченных местах следует выполнить отверстия (например, с помощью узкой ножовки с шириной полотна
70 мм). Перед прокладкой трубопровода следует удалить теплоизоляцию вокруг патрубка. Вкрутите переходник 1/2" (15), в
ходящий в комплект поставки, в выступающий конец трубы. Закройте отверстие в корпусе липким диском (16).
Э л е к т р и ч е с к и е п о д к л ю ч е н и я
Э л е к т р и ч е с к и е п о д к л ю ч е н и я
Напольные накопительные водонагреватели STM 20-40 оснащены электрическим нагревательным элементом и имеют функцию
ускоренного нагрева, которая активируется нажатием соответствующей кнопки. Если функция ускоренного нагревания не
используется, то кнопку (2) следует закрыть прилагаемой пластмассовой крышкой (13).
• Снимите ручку регулятора температуры.
• Снимите крышку электрической коробки.
• Подготовьте кабель и пропустите его через кабельный сальник (8) в электрическую
коробку.
• В соответствии со схемой установите требуемую мощность.
• Закройте электрическую коробку крышкой.
• Установите на место ручку регулятора температуры.
• После выполнения электрических подключений отметьте на заводской табличке
прибора установленную мощность и напряжение электропитания.

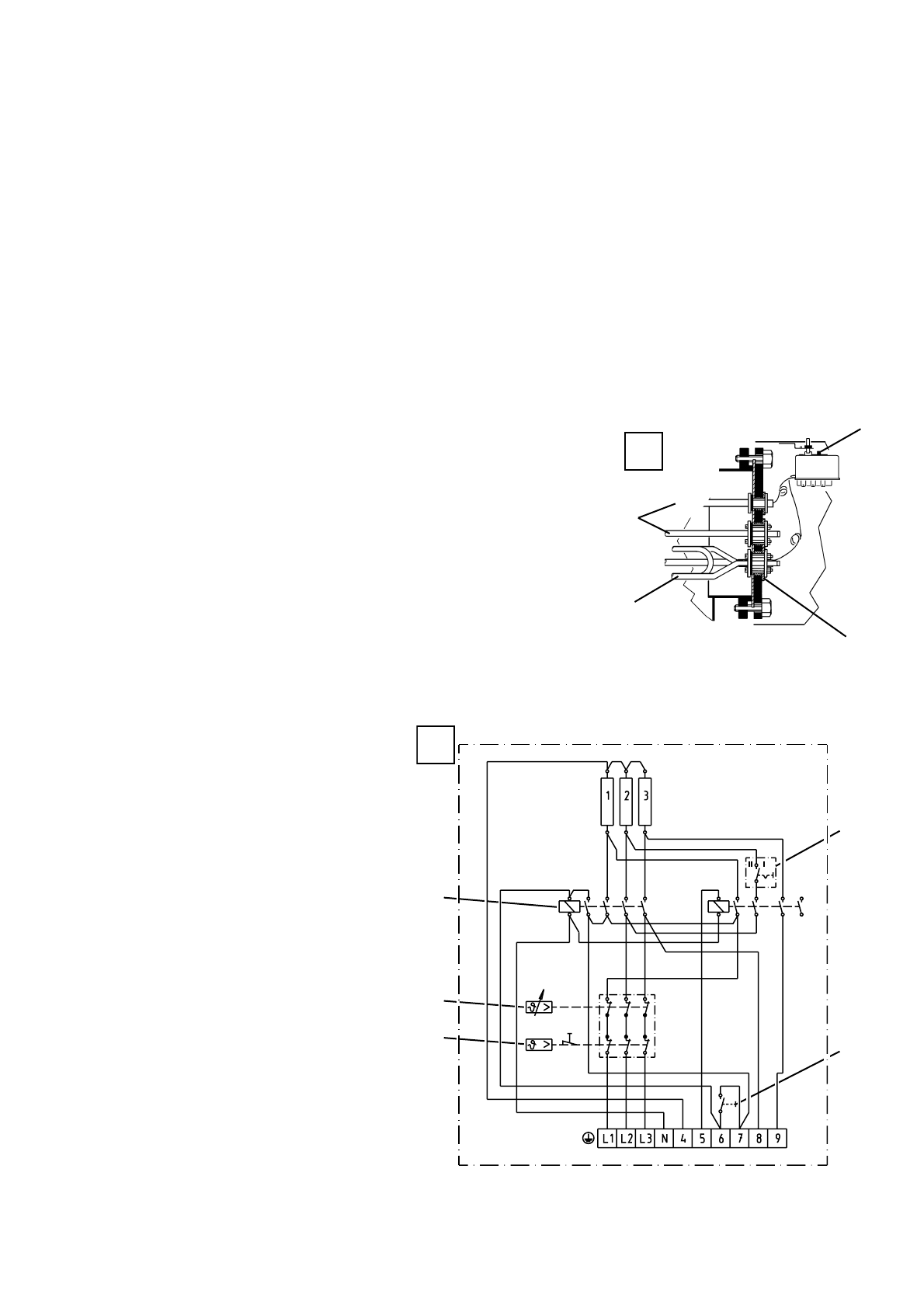

• Электрическая схема 6
a Кнопка для включения ускоренного нагрева
b Защитный ограничитель температуры
c Переключатель мощности (расположен в электрической коробке)
d Регулятор температуры
e Контактор
2-контурное подключение
• Два счетчика электроэнергии 7
a Контакт EVU
– Устанавливаемые ступени мощности представлены на
рисунке 8.
– Обратите внимание на правильность подключения фаз!
– Без пунктирных линий - для параметров
электропитания 230 В; 1 фаза+N+PE.
– С пунктирными линиями - для параметров
электропитания: 400 В; 3 фазы+N+PE.
• Один счетчик электроэнергии 8
a Контакт EVU
b Кнопка на пульте дистанционного управления для
включения ускоренного нагревания
c Переключатель мощности (расположен в электрической
коробке)
8
c
b
d
a
5
c
a
e
d
b
3 x 2000 W / 230 V
6
