Технические характеристики
(данные в таблице приведены для справки; в первую очередь следует руководствоваться данными, указанными на заводской табличке прибора)
Таблица 1
Модель
STM 20
STM 30
STM 40
Вместимость
л
200
300
400
Масса (без воды)
кг
75
95
126
Макс. расход
л/мин
30
38
45
Размеры
a, мм
630
700
750
b, мм
730
815
865
c, мм
340
365
375
e, мм
430
490
540
h, мм
1570
1585
1755
n, мм
80
75
75
k, мм
1035
1040
1160
Допустимое избыточное давление 0,6 МПа (6 бар)
Монтаж
Т р е б о в а н и я п о м о н т а ж у
Т р е б о в а н и я п о м о н т а ж у
Перед транспортировкой прибора к месту установки рекомендуется демонтировать корпус водонагревателя (см. п. "2.4"). Это
позволит избежать случайного загрязнения или поврежденияе.
Т р е б о в а н и я к м е с т у м о н т а ж а
Т р е б о в а н и я к м е с т у м о н т а ж а
- Прибор должен быть установлен в помещении, защищенном от воздействия низких температур.
- Прибор должен быть установлен рядом с водоразборной арматурой.
М о н т а ж и д е м о н т а ж к о р п у с а в о д о н а г р е в а т е л я
М о н т а ж и д е м о н т а ж к о р п у с а в о д о н а г р е в а т е л я
Накопительные водонагреватели поставляются с установленным
корпусом. При необходимости корпус можно демонтировать.
Демонтаж:
1. Снимите пластмассовую крышку (6).
2. Снимите ручку регулятора температуры (1).
3. Снимите крышку электрической коробки (3) и извлеките
кабельный сальник (8).
4. Снимите пластмассовый корпус прибора (4).
Монтаж:
Монтаж производится в обратном порядке.
Перед подсоединением водопровода и циркуляционного
трубопровода установите корпус и крышку в исходное положение.
П о д с о е д и н е н и е в о д о п р о в о д а
П о д с о е д и н е н и е в о д о п р о в о д а
- Тщательно очистите трубы.
- Подсоедините трубопровод горячей воды.
- Подсоедините трубопровод подвода холодной воды.
- Установите узел защитных устройств, соответствующий условиям
эксплуатации, например, AEG AD 831 арт. номер 612 896 831. Если
гидростатическое давление превышает 0,48 MПа, то следует установить узел защитных устройств AD 832, арт. номер 612 896 832.

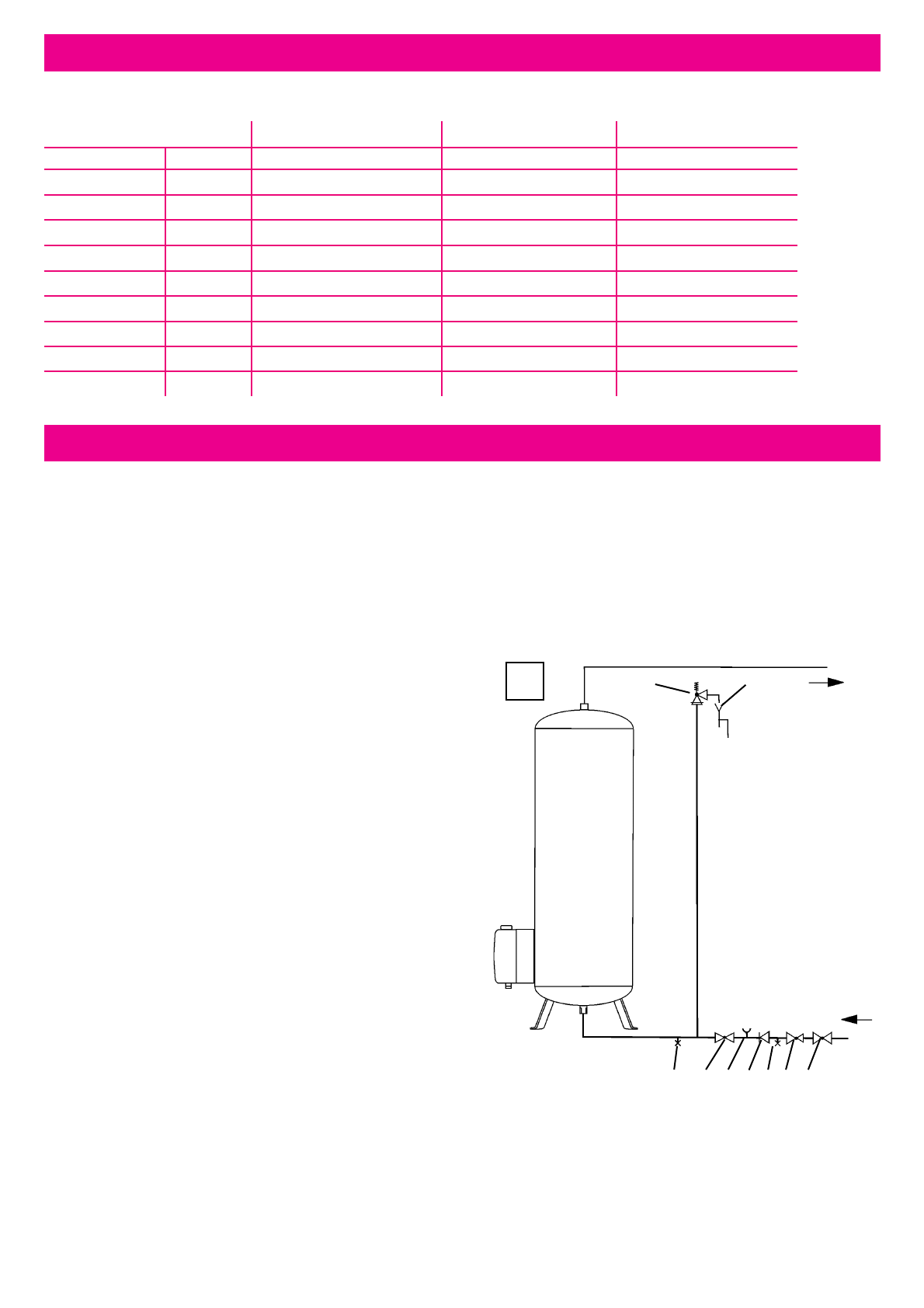

Схема подсоединения трубопроводной арматуры 4:
a Запорный клапан
b Редукционный клапан (при необходимости)
c Сервисный клапан
d Обратный клапан
e Штуцер для подключения измерительных приборов
f Сливной клапан
g Предохранительный клапан G _, 0,6 MПа (6 бар)
h Трубопровод для сброса давления
h
g
f
b
e d c b a
