19

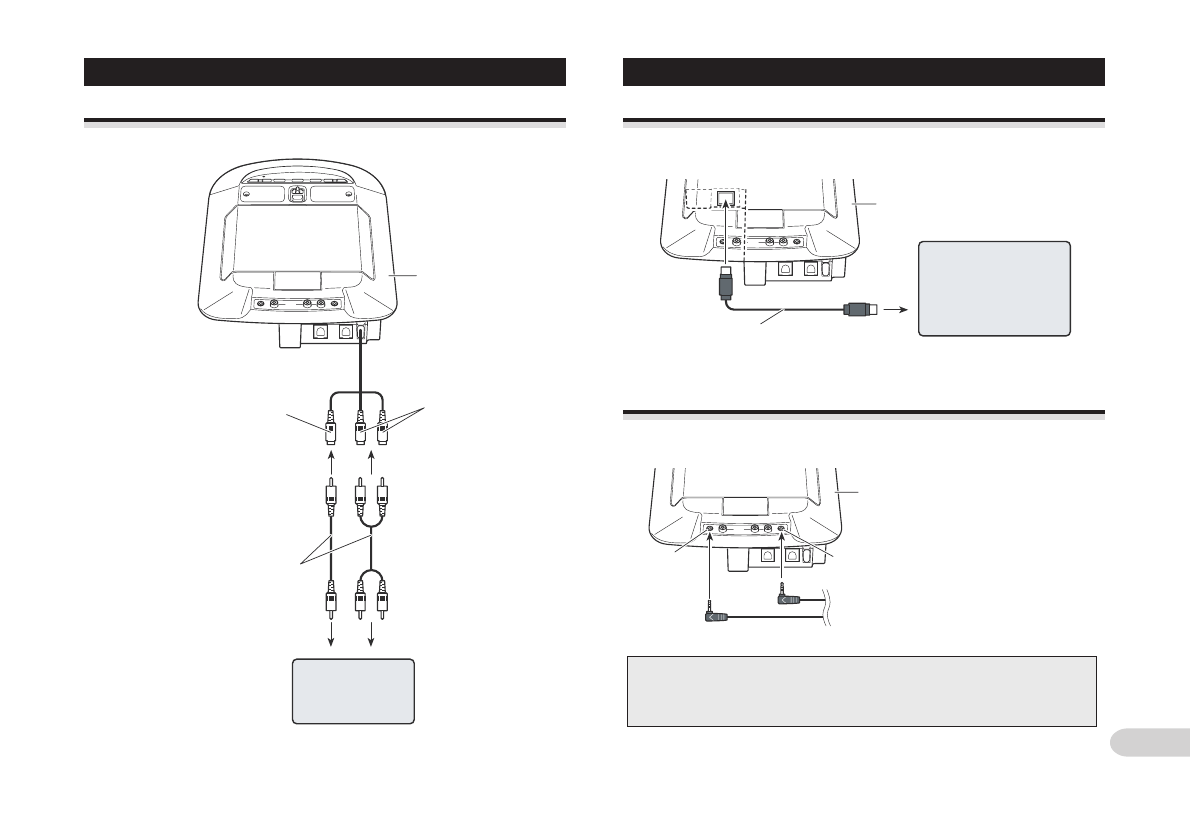

Схема подключения (выход VIDEO)

Схема подключения (телевизионный тюнер)

Когда это устройство установлено, Вы можете подключить продающийся от-
дельно GEX-6100TVP.

Подключение системы

Это устройство

Видео выход VIDEO3
RCA (желтый)

Аудио выход VIDEO3
RCA (белый, красный)

Кабель RCA (продается
отдельно)

Второй дисплей,
видео дека и пр.

GEX-6100TVP

Это устройство

Кабель для подключения телеви-
зионного тюнера (поставляется в
комплекте с GEX-6100TVP).

Схема подключения (наушники)

Когда это устройство установлено, Вы можете подключить продающиеся от-
дельно наушники.

Это устройство

Наушники 2

Наушники 1

Имеющиеся в продаже
наушники

  ПРЕДУПРЕЖДЕНИЕ

При подключении проводных наушников следите за тем, чтобы провода
не заслоняли поле зрения водителя. Убедитесь также в том, что кабель
расположен там, где он не создает опасности и не мешает водителю.
