 ВНИМАНИЕ:

z

z

z

z

z

Pioneer не рекомендует Вам осуществлять установку или техническое об-
служивание дисплея самостоятельно. Самостоятельная установка или об-
служивание этого изделия может привести к поражению током или к дру-
гим неприятностям. Предоставьте выполнение всех работ по установке и
обслуживанию Вашего дисплея персоналу авторизованного центра обслу-
живания  Pioneer.

z

z

z

z

z

Закрепите всю проводку при помощи скоб или изоляционной ленты. Не ос-
тавляйте провода оголенными.

z

z

z

z

z

Не просверливайте отверстий в отсеке двигателя для подключения желто-
го провода этого устройства к автомобильному аккумулятору. Вибрация от
двигателя может вызвать нарушение целостности изоляции в точке, в ко-
торой провод проходит через пассажирский салон в отсек для двигателя.
Примите особые меры предосторожности для фиксации провода в этой
точке.

z

z

z

z

z

Позволять проводу дисплея наматываться на рулевую колонку или на ры-
чаг переключения скоростей очень опасно. Установите дисплей таким об-
разом, чтобы он не препятствовал управлению автомобилем.

z

z

z

z

z

Убедитесь в том, что проводка не соприкасается с движущимися деталями
автомобиля, например, с рычагом переключения скоростей, ручным тормо-
зом или с механизмом движения сидений.

z

z

z

z

z

Не закорачивайте никакие провода. Это может привести к нарушению ра-
боты защитной цепи.

Примечание:

N

Это устройство предназначено для работы от автомобильного аккумулятора 12 В с
минусом на массе. Перед установкой устройства в автомобиль, грузовик, или авто-
бус,  проверьте  напряжение  аккумулятора.

N

Во  избежание  закорачивания  электрической  системы,  перед  началом  эксплуатации
отсоедините  кабель  аккумулятора

·

.

N

Для более подробной информации о подключении других устройств ознакомьтесь с
инструкциями для этих устройств, затем выполните подключения.

N

Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки за-
мотайте проводку изоляционной лентой в тех местах, где она соприкасается с ме-
таллическими  деталями.

N

Проведите и закрепите всю проводку таким образом, чтобы она не касалась движу-
щихся деталей, таких, как рычаг переключения передач, ручной тормоз и направля-
ющие кресел. Не прокладывайте проводку в местах, подверженных воздействию
высокой  температуры,  например,  возле  обогревателя.  Если  изоляция  на  проводке
расправилась или износилась, существует опасность короткого замыкания на корпус
автомобиля.

N

Не протягивайте желтый провод через отверстие к двигателю для подключения к
аккумулятору. Это вызовет повреждение изоляции провода и приведет к очень
опасному  замыканию.

N

Не закорачивайте никакие провода. Если это случится, защитная цепь может не
сработать  при  необходимости.

N

Никогда не подавайте  питание  на  другое оборудование,  обрезав  изоляцию  кабеля
питания и приложив конец к проводу. Нагрузка провода будет превышена, что при-
ведет к выделению тепла.

N

При замене предохранителя используйте предохранитель такого же типа, что и ука-
занный на отсеке для предохранителя.

N

Если это устройство установлено в автомобиле, не оборудованном положением АСС
(дополнительные устройства) на переключателе  зажигания, красный провод этого
устройства должен быть подключен к разъему, спаренному с включением/выключе-
нием зажигания. Если это не сделано, аккумулятор автомобиля может быть разря-
жен, если Вы отлучитесь от автомобиля на несколько часов.

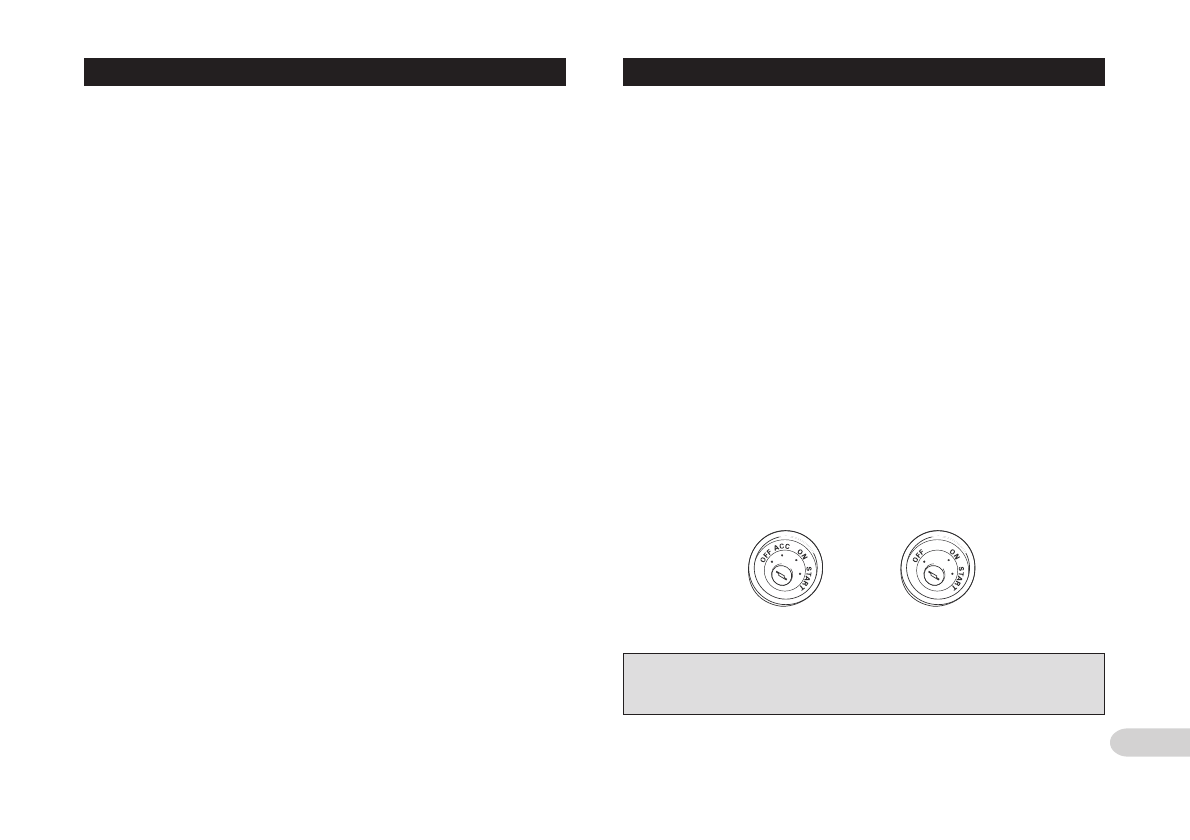

Подключение системы

Положение АСС

Нет положения АСС

N

Провода этого устройства могут быть окрашены иначе, чем соответствующие про-
вода других устройств, даже если они имеют те же функции. При подключении
этого устройства к другому устройству, ознакомьтесь с инструкциями по эксплуа-
тации для обоих устройств и соедините провода, имеющие одинаковые функции.
