27

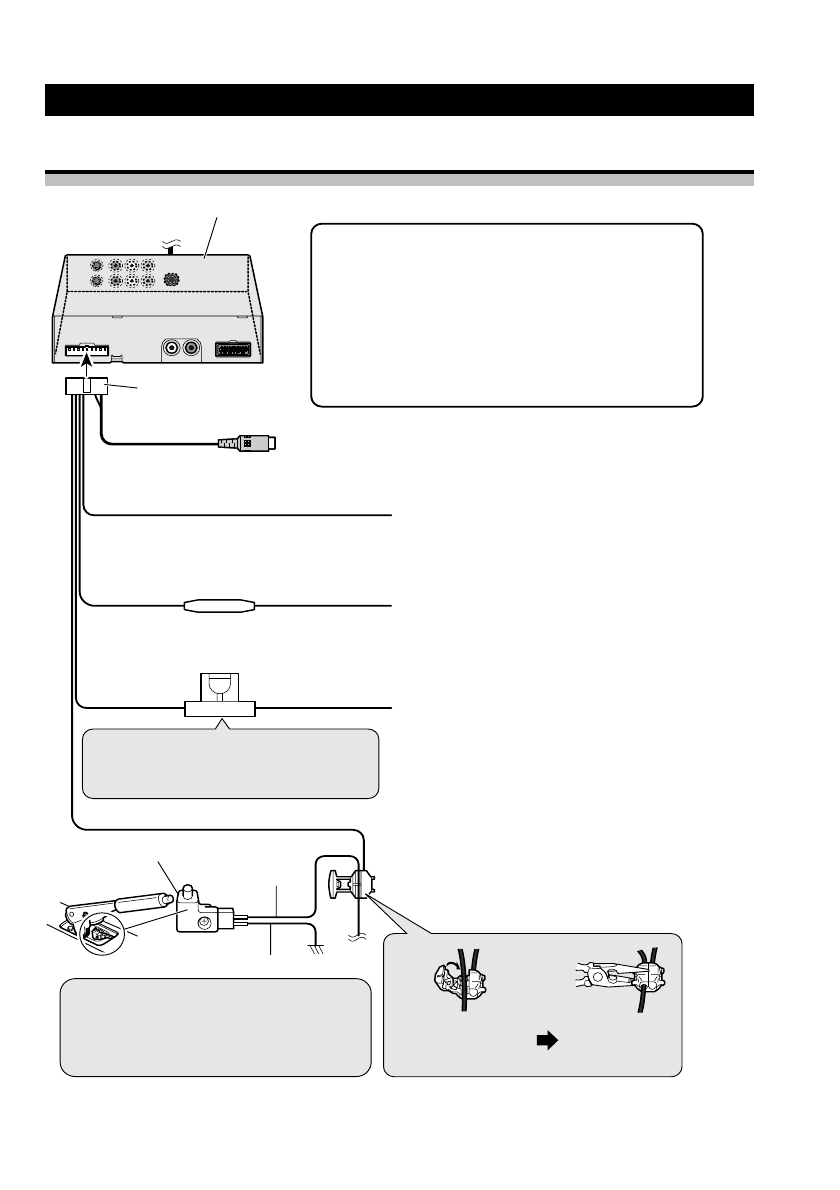

Подключение кабеля питания

Удаленный аппарата

Кабель питания

15 см

RCA VIDEO OUTPUT (желтый)

Черный

Резистор предохранителя

Красный

Держатель предохранителя (4А)

Желтый

Замечание:

•

Провода данного изделия и провода других изделий, вы-
полняющие одну и ту же функцию, могут быть окрашены в
разные цвета, поэтому при подключении данного изделия к
другому аппарату, обращайтесь к инструкциям по эксплуа-
тации обоих изделий и подключайте провода, выполняю-
щие одну и ту же функцию.

•

Красный и желтый провода должны подключатся к противо-
положной от аккумуляторной батареи стороне панели с
предохранителями.

Замечание:

•

При  замене  предохранителя  используйте
только предохранитель с теми номинальны-
ми характеристиками, которые указаны на
держателе  старого  предохранителя.

Светло-зеленый

Переключатель сто-
яночного тормоза

Провод пода-
чи питания

Провод заземления

Замечание:

•

Положение переключателя стояночного тор-
моза зависит от марки автомобиля. Более
подробную информацию можно получить, об-
ратившись к руководству по эксплуатации ав-
томобиля или непосредственно к дилеру.

Потно сожмите
с помощью
плоскогубцев.

Способ подключения

Зажмите провод по-
дачи  питания  пере-
ключателя стояноч-
ного тормоза .

GROUND

К металлическому корпусу автомобиля.

АСС

К электрическому контакту, который отключается
выключателем зажигания ВКЛ/ВЫКЛ (постоянное
напряжение 12 В).
Не подключайте данный провод к контактам источ-
ника непрерывного питания. Если провод подключен
к такому контакту, то батарея может разрядиться.

+BATTERY

К контакту, на который питание подается всегда, не-
зависимо от положения выключателя зажигания.

PARKING BRAKE

Используется для определения положения стояноч-
ного тормоза (включен/выключен). Данный провод
должен быть подсоединен к проводу подачи пита-
ния переключателя стояночного тормоза.
