26

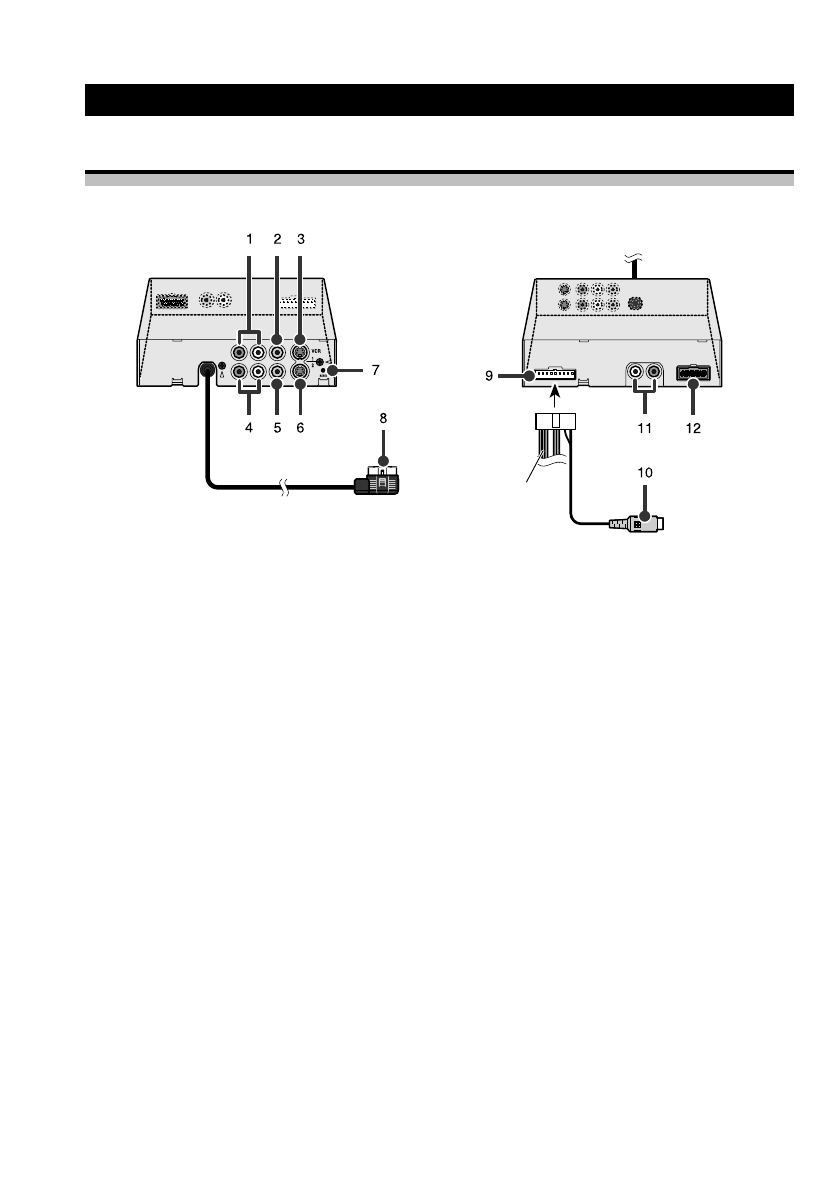

Названия соединительных разъемов и их функции

n

n

n

n

n

Удаленный аппарат

Подключение системы

Кабель
питания

1 VCR1 RCA AUDIO INPUT (белый,

красный)

Прием стерео аудио сигнала с видео-
магнитофона или DVD проигрывателя.

2 VCR1 RCA VIDEO INPUT (желтый)

Прием видео сигнала с видеомагнито-
фона или DVD проигрывателя.

3 VCR1 S-VIDEO INPUT (черный)

Прием видео сигнала S-VIDEO OUTPUT,
если данный дисплей функционирует
совместно с аудиовизуальным AV уст-
ройством,  поддерживающим  сигналы
S-VIDEO OUTPUT.

4 VCR2 RCA AUDIO INPUT (белый,

красный)

Прием стерео аудио сигнала с видео-
магнитофона или DVD проигрывателя.

5 VCR2 RCA VIDEO INPUT (желтый)

Прием видео сигнала с видеомагнито-
фона или DVD проигрывателя.

6 VCR2 S-VIDEO INPUT (черный)

Прием видео сигнала S-VIDEO OUTPUT,
если данный дисплей функционирует
совместно с аудиовизуальным AV уст-
ройством,  поддерживающим  сигналы
S-VIDEO OUTPUT.

7 Кнопка перезагрузки

Перезагрузка  микропроцессора  дисп-
лея. Нажмите с помощью шариковой
ручки или другого подобного предмета.

8 DISPLAY RGB OUTPUT (белый)

Подключение к дисплею.

9 POWER SUPPLY

Подключение кабеля питания.

10 RCA VIDEO OUTPUT (желтый)

Подключение к другому аудиовизуаль-
ному AV устройству. На этот разъем на-
правляется видео сигнал, выбранный с
помощью данного дисплея.

11 RCA AUDIO OUTPUT (белый,

красный)

Подключение к другому аудиовизуаль-
ному AV устройству. На этот разъем на-
правляется аудио сигнал, выбранный с
помощью данного дисплея.

12 Данный разъем предусмотрен

для использования его в даль-
нейшем.
