Смешанное  заземление:

Смешанное  заземление  имеет  характерные  признаки  как

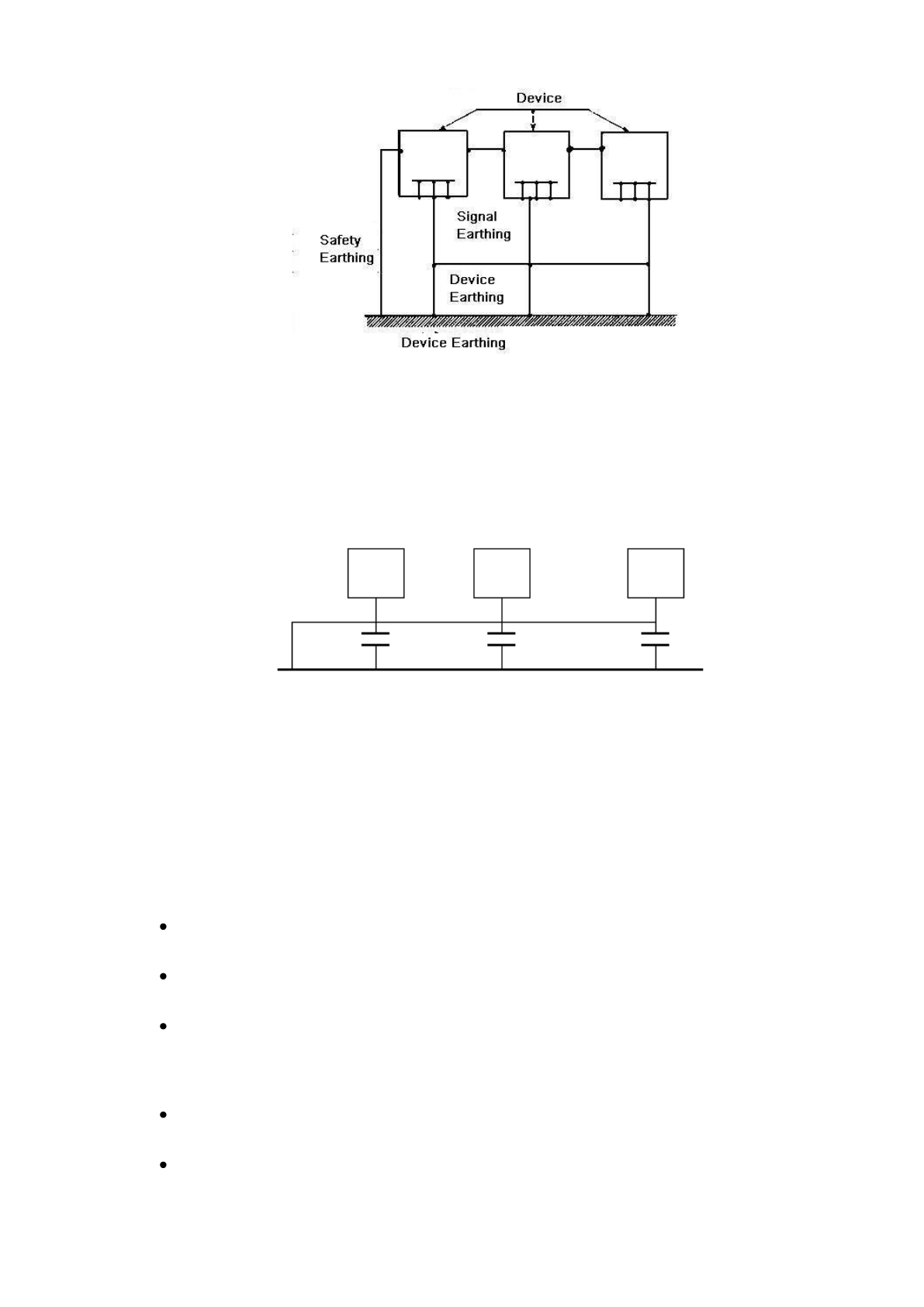

одноточечного,  так  и  многоточечного  соединения.  Например,  питание  в  системе  должно
использовать  одноточечное  заземление,  в  то  время  как  радиочастотный  сигнал  требует
многоточечного  заземления.  Поэтому  вы  должны  использовать  следующие  соображения
при  выборе  заземления.  Для  постоянного  тока  емкостное  сопротивление  представляет
собой  открытую  цепь,  и  эта  цепь  заземлена  в  одной  точке.  Для  радиочастотного  сигнала
емкостное  сопротивление  является  благоприятным,  и  цепь  использует  многоточечное
соединение.

При  соединении  устройств  большого  размера  (физические  размеры  устройства  и
соединительный  кабель  велики  по  сравнению  с  путем  волны  существующих  помех),
существует  вероятность  возникновения  помех,  когда  ток  проходит  через  шасси  и  кабель.
В этой ситуации путь цепи помех обычно проходит в цепи заземления системы.

При  рассмотрении  заземления  следует  учитывать  два  аспекта.  Первый  аспект  -
совместимость  системы.  Второй  аспект  -  внешние  помехи,  вносимые  в  цепь  заземления,
которые приводят к ошибке системы. Так как внешние помехи не являются регулярными,
эту проблему разрешить трудно.

3. Методы молниенепроницаемого заземления в системе наблюдения

Система  наблюдения  должна  иметь  стабильное  молниенепроницаемое

заземление для гарантии безопасности персонала и устройства.

Сопротивление  рабочего  заземления  системы  наблюдения  должно  быть  меньше

1

Ом.

Молниенепроницаемое  заземление  использует  специальный  заземляющий

проводник  из  диспетчерского  пульта  наблюдения  к  объекту  заземления.  В
качестве  заземляющего  проводника  используется  медная  изолированная  жила
или провод. Поперечное сечение заземление должно быть больше 20 мм

2

.

Заземляющий  проводник  системы  наблюдения  не  может  накоротко  или  смешанно

соединяться с силовым кабелем переменного тока.

Для  всех  проводников  заземления  из  диспетчерского  пульта  к  системе

наблюдения  или  проводников  заземления  других  устройств  наблюдения
используйте медный гибкий кабель с сечением более 4 мм

2

.
