11

Наименование  Значок

Функция

Воспр./Пауза





В режиме нормального воспроизведения, нажмите эту
кнопку для приостановки воспроизведения.
В режиме паузы, нажмите эту кнопку для продолжения
воспроизведения.

Переключатель
окна

Mult

Нажмите кнопку для перехода от однооконного к
многооконному режиму.

Челнок (внешнее
кольцо)

В режиме монитора реального времени работает как
клавиша перехода влево/вправо.
В режиме воспроизведения переход от движения по
часовой стрелке к движению против часовой стрелки (и
обратно).

Пошаговый
переход
(внутренняя
шкала)

Клавиша направления вверх/вниз.
В режиме воспроизведения поверните внутреннюю шкалу
для реализации покадрового воспроизведения.
(Применяется только в некоторых специальных версиях.)

Порт USB

Для соединения с запоминающим устройством USB,
мышью, подключаемой к USB порту.

Световой
индикатор
удаленного
управления

ACT

Световой индикатор удаленного управления

Световой
индикатор
состояния

Status

Если горит индикатор Fn, индикатор текущего состояния
равен нулю.

Индикатор
питания

PWR

Индикатор питания

Индикатор
записи

1-32

Этот индикатор загорается, когда система производит
запись.

ИК-приемник

IR

Используется для получения сигнала от удаленного
пульта управления.

2.2

Задняя панель

2.2.1

Серия 2U

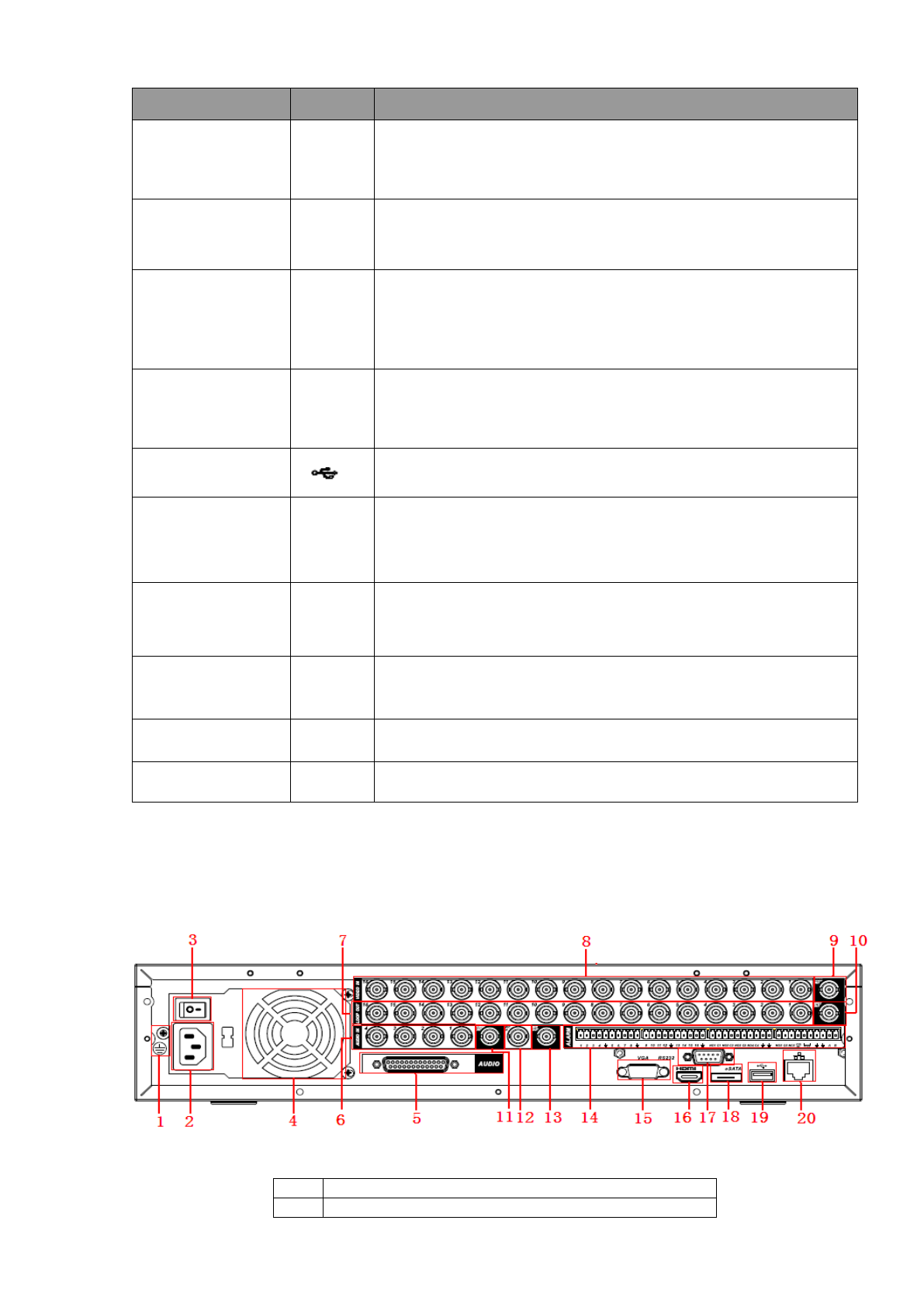

Задняя панель DVR этой серии показана ниже на Рис. 2-9.

Рис. 2

-

3.

1

Порт GND

2

Входной порт питания
