7

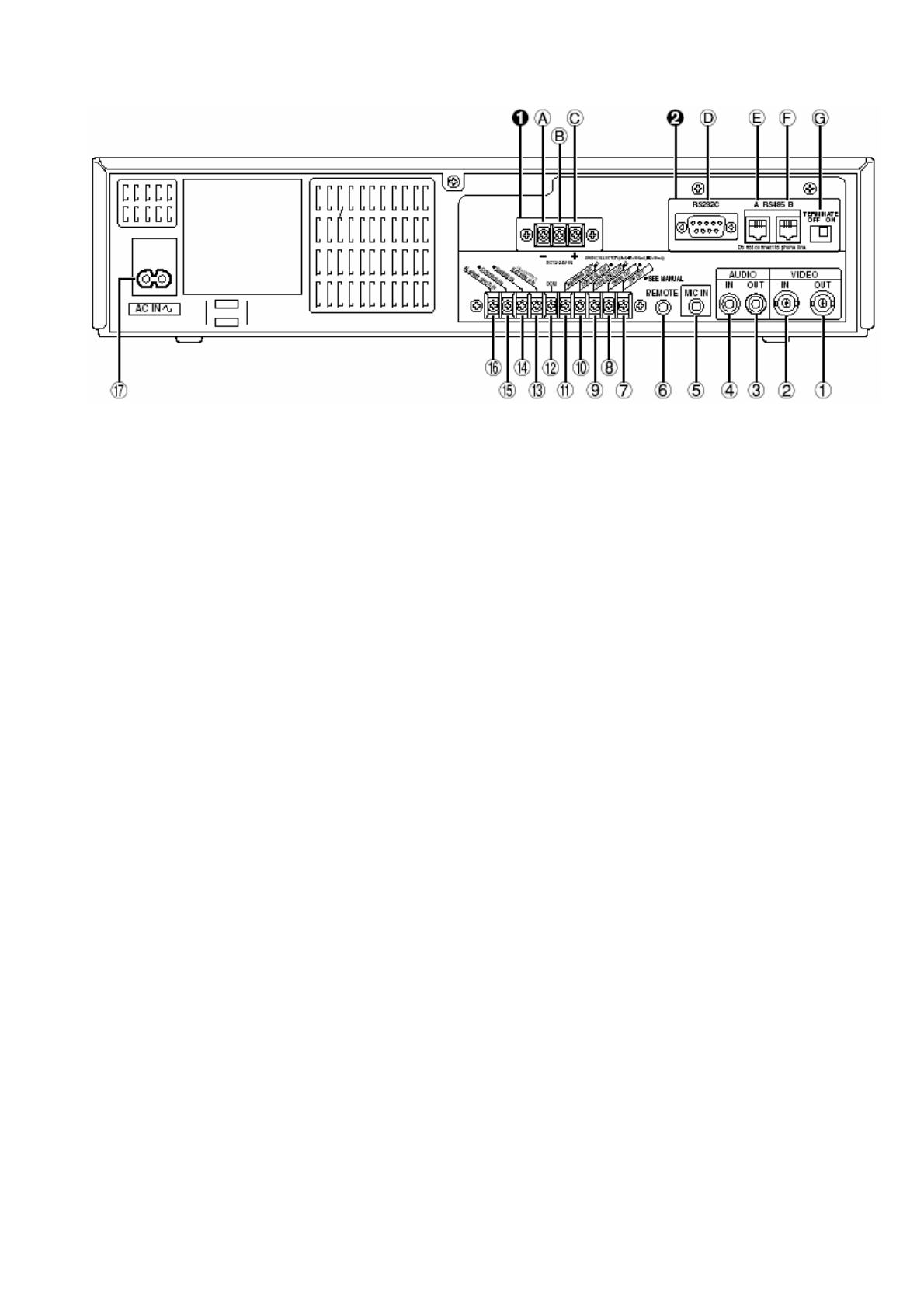

Задняя
панель
(1)
Разъем
VIDEO OUT (
выход
видеосигнала
)
(2)
Разъем
VIDEO IN (
вход
видеосигнала
)
(3)
Разъем
AUDIO OUT (
выход
аудиосигнала
)
(4)
Разъем
AUDIO IN (
вход
аудиосигнала
)
(5)
Разъем
MIC IN (
вход
микрофона
)
(6)
Разъем
REMOTE (
вход
устройства
дистанционного
управления
)
(7)
Клемма
SW OUT
(8)
Клемма
TIMER OUT (
выход
сигнала
записи
по
таймеру
)
(9)
Клемма
TAPE END (
сигнал
окончания
кассеты
)
(10)
Клемма
CONTROL OUT (
выход
сигнала
управления
)
(11)
Разъем
WARNING OUT (
выходной
сигнал
предупреждения
)
(12)
Клемма
COM (
общий
)
(13)
Разъем
EXT TIMER IN (
входной
сигнал
записи
по
внешнему
таймеру
)
ALARM REST IN (
сброс
режима
записи
по
тревоге
)
(14)
Клемма
SERIES IN (
вход
последовательной
записи
)
(15)
Клемма
CONTROL IN (
вход
сигнала
управления
)
(16)
Клемма
ALARM IN (
вход
сигнала
тревоги
)
1 SHOT IN (
вход
пофрагментной
записи
)
(17) AC POWER IN (
Вход
питания
от
сети
)
Клеммы
питания
постоянного
тока
(
только
для
модели
TLS-1960P)
(A)
Вход
12-24
В
постоянного
тока
(-).
(B)
Не
используется
(C)
Вход
12-24
В
постоянного
тока
(+).
Интерфейсный
блок
RS-485/RS232C
(
приобретается
отдельно
).
(D)
Разъем
RS232C
(E)
Разъем
RS485 A (RJ-11)
(F)
Разъем
RS485 B (RJ-11)
(G)
Переключатель
оконечности
(
терминальной
нагрузки
)
Примечание
:
На
иллюстрации
показан
магнитофон
с
установленным
блоком
интерфейса
.
Если
блок
не
установлен
,
то
соответствующих
разъемов
не
будет
.
Не
подключайте
кабель
RS-485
к
телефонной
розетке
.
Клеммы
8, 10, 14
и
15
могут
быть
использованы
для
выбора
входного
и
выходного
сигнала
. (
Смотри
Выбор
входных
и
выходных
сигналов
).
При
использовании
контактов
10
и
15,
можно
соединить
между
собой
несколько
мультиплексоров
и
управлять
ими
с
одного
. (
Смотри
Управление
синхронизацией
).
Будьте
особо
внимательны
при
подключении
источник
постоянного
тока
.
Не
перепутайте
полярность
питания
, «+» -
красного
цвета
, «-» -
черного
цвета
.
