71

Соединения для синхронизации
временного кода

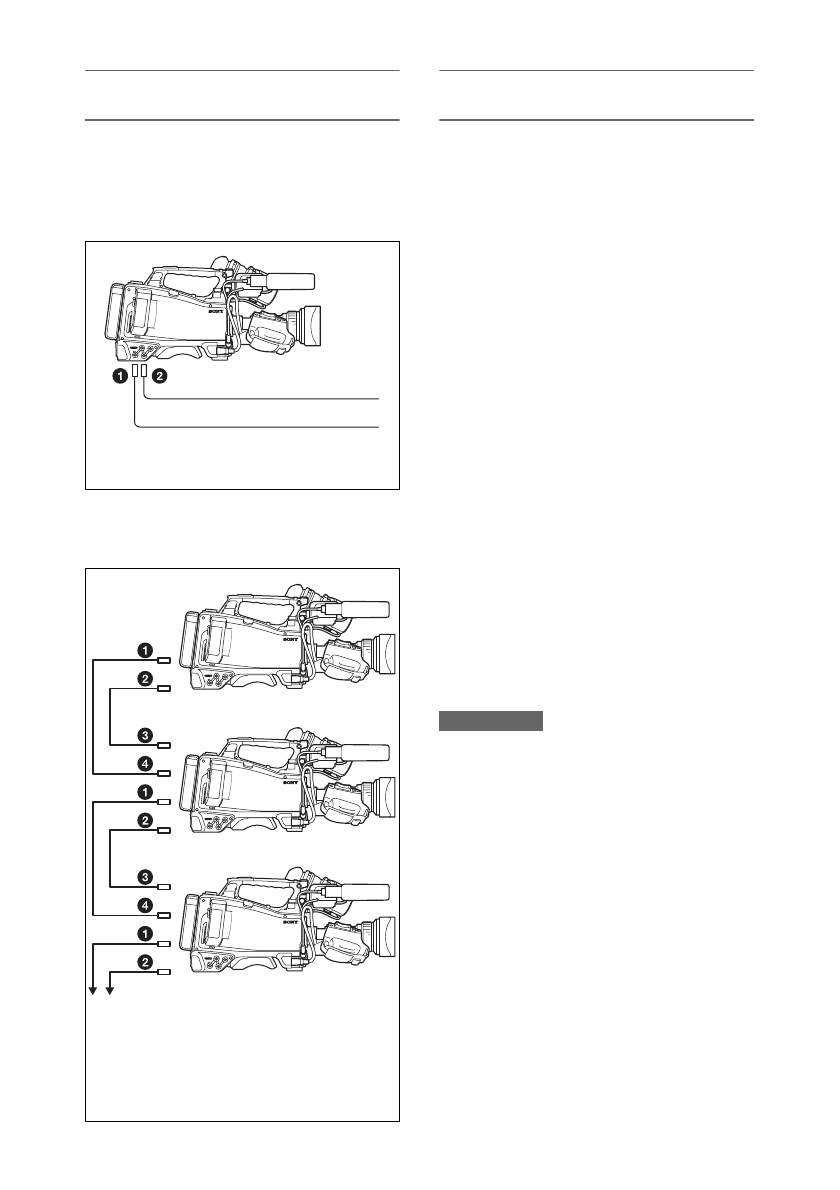

Одновременно подключите опорный
видеосигнал и внешний временной код, как
показано на рисунке ниже.

Пример 1. Синхронизация с внешним
временным кодом

Пример 2. Подключение нескольких
видеокамер (включая основную
видеокамеру)

Закрепление временного кода
на внешнем источнике

1

Активируйте переключатель
POWER.

2

Установите переключатель
PRESET/REGEN/CLOCK в
положение PRESET.

3

Выберите для переключателя
F-RUN/SET/R-RUN значение
F-RUN.

4

Установите переключатель
DISPLAY в положение TC.

5

Подавайте сигнал временного кода и
опорный видеосигнал,
соответствующие стандарту
SMPTE, в правильном соотношении
фаз, на разъемы TC IN и GENLOCK
IN, соответственно.

Эта процедура синхронизирует
внутренний и внешний временной код.
По истечении примерно десяти секунд
после блокировки временного кода
внешнее состояние блокировки будет
поддерживаться даже в случае
отключения внешнего источника
опорного временного кода.

Примечания

• После завершения приведенной выше

процедуры внутренний временной код
немедленно синхронизируется с внешним
временным кодом, и на экране данных времени
отобразится значение внешнего временного
кода. Однако перед записью следует подождать
несколько секунд, пока генератор
синхронизации не стабилизируется.

• Если частота опорного видеосигнала не

соответствует системной частоте
видеокамеры, невозможно осуществить
правильную внешнюю синхронизацию
видеокамеры. В этом случае временной код не
будет успешно заблокирован внешним
временным кодом.

Установки битов пользователя во
время синхронизации

При синхронизации временного кода со
значением внешнего временного кода

Внешний временной код

1

Разъем GENLOCK IN

2

Разъем TC IN

Опорный видеосигнал

1

Разъем VIDEO OUT

2

Разъем TC OUT

3

Разъем TC IN

4

Разъем GENLOCK IN

К другой видеокамере для выполнения
синхронизации
