15

l

Зажим кабеля объектива

Закрепите кабель объектива.

m

Разъем MIC IN (вход микрофона)
(+48 В) (тип XLR, 5-контактный,
гнездо)

Подключите к этому разъему
стереомикрофон. Питание (+48 В)
поступает через этот разъем.

n

Разъем LENS (12-контактный)

Подключите к этому разъему кабель
объектива.

Примечание

Прежде чем подключать кабель объектива к
этому разъему или отсоединять его, выключите
питание видеокамеры.

o

Гнездо для штатива

Для использования видеокамеры на
штативе присоедините адаптер штатива
(продается отдельно).

p

Байонет объектива (специальная
оправа объектива)

Установите объектив.

Для получения сведений о доступных
объективах обратитесь к представителю
службы технического обслуживания
компании Sony.

q

Рычаг фиксации объектива

После установки объектива в байонет
объектива поверните кольцо байонета
объектива с помощью этого рычага,
чтобы зафиксировать объектив.
После фиксации объектива обязательно
установите резиновую прокладку для
крепления байонета объектива, чтобы
предотвратить отсоединение объектива.

r

Крышка байонета объектива

Снимите, подняв рычаг фиксации
объектива. Если объектив не прикреплен,
установите эту крышку для защиты от
попадания пыли.

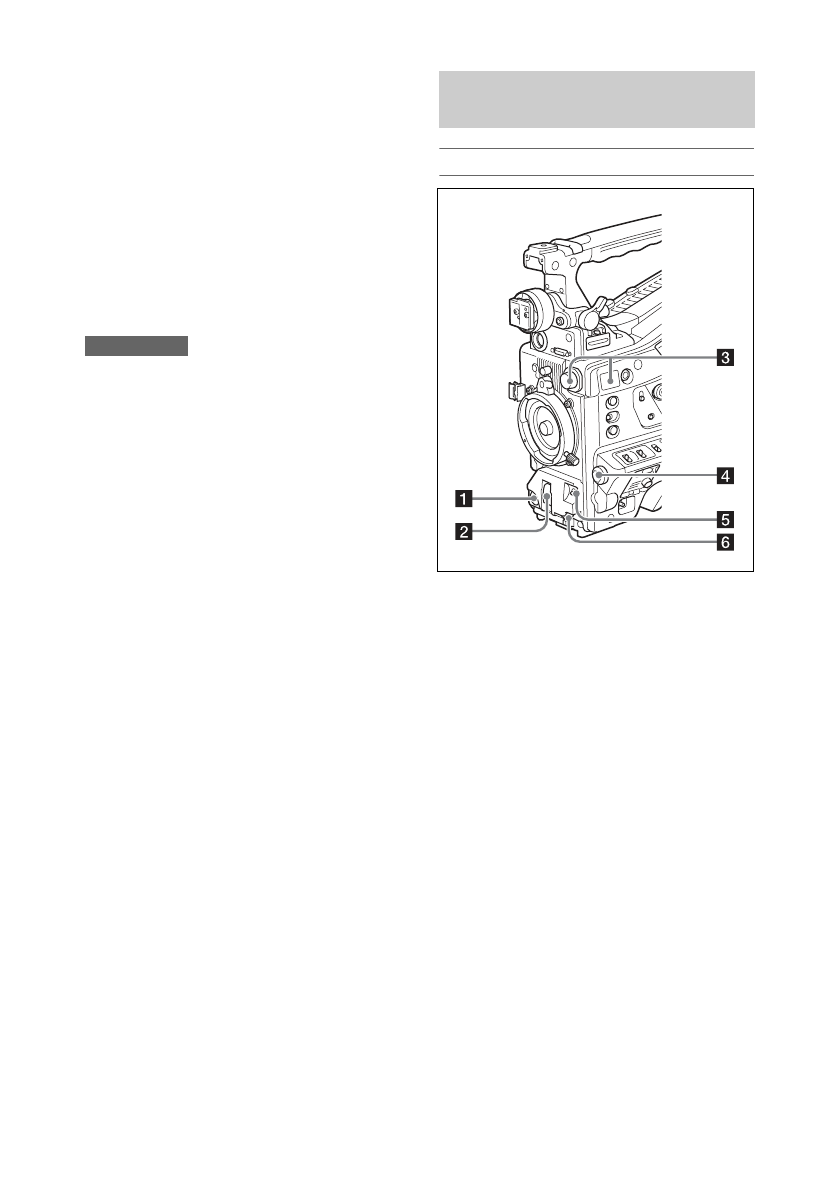

Передняя панель

a

Кнопка REC START (начало
записи)

Нажмите, чтобы начать запись. Повторно
нажмите, чтобы остановить запись.
Выполняет такую же функцию, как и
кнопка REC на объективе.

b

Переключатель SHUTTER

Установите в положение ON для
использования электронного затвора.
Переместите в положение SELECT для
переключения настройки выдержки и
режима затвора. При использовании этого
переключателя новая настройка
отображается на экране видоискателя в
течение около трех секунд.

Более подробные сведения см. в разделе
“Установка электронного затвора”
(стр. 63).

c

Ручка FILTER

Осуществляет переключение между
четырьмя встроенными в данную
видеокамеру фильтрами ND.

Область управления и
разъемов
