Воспроизведение изображения на экране ТВ

Видеокамеру можно подключить к входному гнезду ТВ или видеомагнитофона с

помощью соединительного кабеля A/V (

1

) или кабеля A/V с разъемом S

VIDEO (

2

). Для этого подсоедините видеокамеру к сетевой розетке с помощью

прилагаемого адаптера переменного тока (стр. 9). Дополнительную информацию

можно также найти в инструкциях по эксплуатации, прилагаемых к

подключаемым устройствам.

A

Соединительный кабель A/V
(прилагается)

Устройство Handycam Station и

видеокамера оснащены разъемами A/V
OUT (стр. 105, 106). Подключите
соединительный кабель A/V к

Handycam Station или видеокамере, в
зависимости от схемы подключения.

B

Соединительный кабель A/V со
штекером S VIDEO
(приобретается
дополнительно)

При подсоединении к другому
устройству с помощью гнезда S VIDEO,

используя соединительный кабель A/V
с кабелем S VIDEO, изображение
может быть воспроизведено более

достоверно, чем с помощью
прилагаемого соединительного кабеля
A/V.

Подсоедините красный и белый

штекеры (левый/правый
аудиосигналы) и штекер S VIDEO
(канал S VIDEO) соединительного

кабеля A/V. В этом случае не нужно
подключать желтый штекер
(стандартный видеоштекер). Звук

выводиться не будет, если подсоединен
только кабель S VIDEO.

b

Примечания

• Не подключайте соединительный кабель

A/V к Handycam Station и видеокамере

одновременно, в этом случае возможны
искажения изображения.

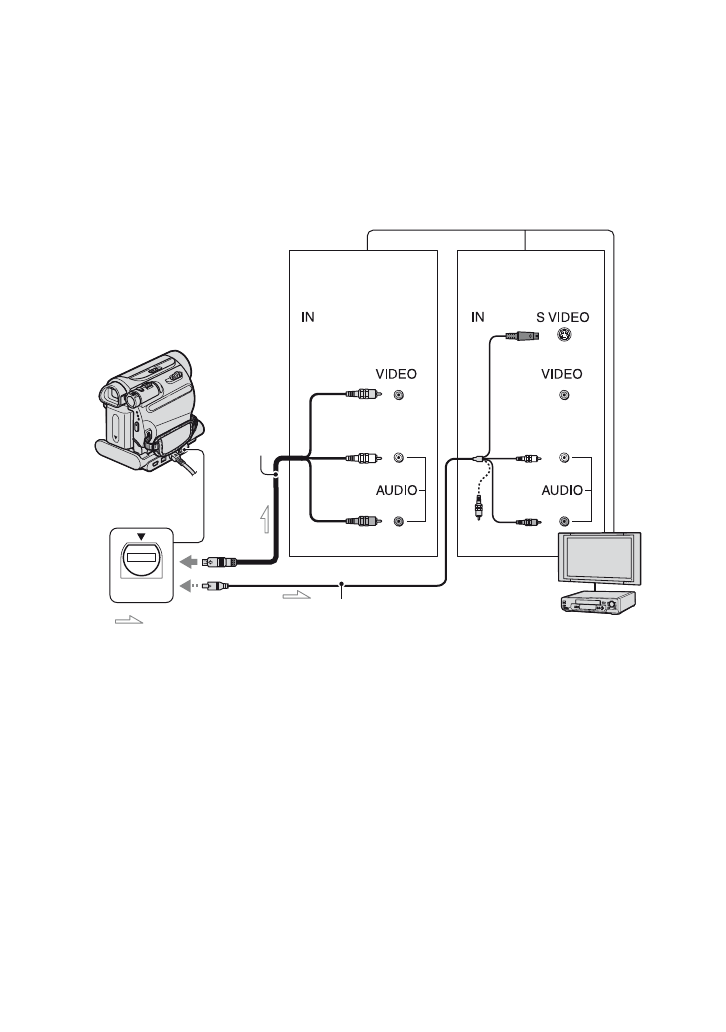

A/V OUT

2

1

Гнездо
A/V OUT

(желтый)

(белый)

(красный)

: прохождение сигнала

Видеомагнитофоны
или телевизоры

(желтый)

(белый)

(красный)

(черный)

Устройство с
разъемом S VIDEO

Устройство без
разъема S VIDEO
