47

П

ер

ез

апи
сь
/М

о

н

таж

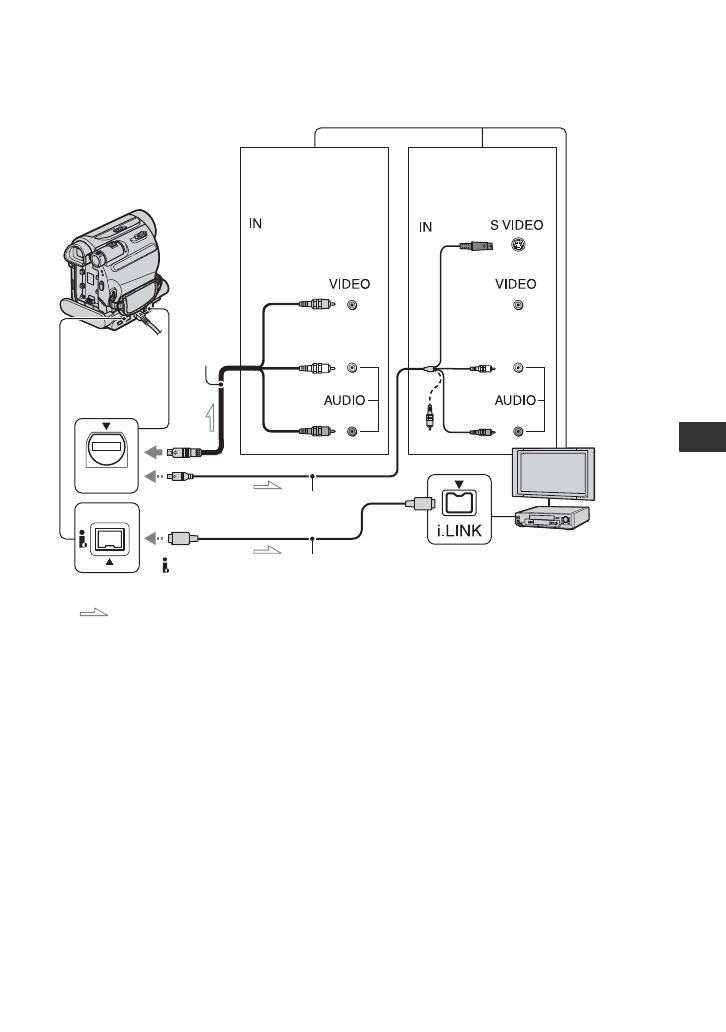

A

Cоединительный кабель A/V
(прилагается)

Д

ля модели DCR-HC45E:

Устройство Handycam Station и
видеокамера оснащены разъемами A/V

OUT (стр.80, 81). Подключите
соединительный кабель A/V к
Handycam Station или видеокамере, в

зависимости от схемы подключения.

B

Cоединительный кабель A/V со
штекером S VIDEO
(приобретается
дополнительно)

При подсоединении к другому
устройству с помощью гнезда S VIDEO

и при использовании соединительного
кабеля A/V с кабелем A/V S VIDEO
изображение может быть

воспроизведено более достоверно, чем
с помощью прилагаемого

соединительного кабеля. Подсоедините
красный и белый штекеры (левый/
правый аудиосигналы) и штекер

S VIDEO (канал S VIDEO)
соединительного кабеля A/V
(приобретается дополнительно). В этом

случае не нужно подключать желтый
штекер (стандартный видеоштекер).
Звук выводиться не будет, если

подсоединен только кабель S VIDEO.

C

Кабель i.LINK (приобретается
дополнительно)

Используйте кабель i.LINK для
подсоединения видеокамеры к другим

устройствам, оснащенным разъемом
i.LINK. Видео- и аудиосигналы
передаются в цифровом виде, что

обеспечивает высокое качество
изображения и звука. Следует помнить,
что невозможно вывести изображение

и звук отдельно друг от друга.

A/V OUT

DV  OUT

2

1

3

(желтый)

(белый)

(красный)

(чёрный)

(белый)

(красный)

(желтый)

Устройство без
разъема S VIDEO

Устройство с
разъемом S VIDEO

Гнездо A/V
OUT

: прохождение сигнала

К гнезду
i.LINK

К   гнезду DV OUT
(i.LINK)

Видеомагнитофоны
или устройства
записи DVD/HDD

Для модели DCR-HC45E:

Продолжение

,
