28

A

Cоединительный кабель A/V
(прилагается)

Для модели DCR-HC45E:

Устройство Handycam Station и
видеокамера оснащены разъемами A/V
OUT (с. 80, 81). Подключите

соединительный кабель A/V к
Handycam Station или видеокамере, в
зависимости от схемы подключения.

B

Cоединительный кабель со A/V
штекером S VIDEO
(приобретается
дополнительно)

При подсоединении к другому

устройству с помощью гнезда S VIDEO
и при использовании A/V
соединительного кабеля с кабелем A/V

S VIDEO изображение может быть
воспроизведено более достоверно, чем
с помощью прилагаемого

соединительного кабеля.
Подсоедините красный и белый

штекеры (левый/правый
аудиосигналы) и штекер S VIDEO
(канал S VIDEO) соединительного

кабеля A/V (приобретается
дополнительно). В этом случае не
нужно подключать желтый штекер

(стандартный видеоштекер). Звук
выводиться не будет, если подсоединен
только кабель S VIDEO.

b

Для заметок

• Для модели DCR-HC45E:

Не подключайте A/V соединительные
кабели к Handycam Station и видеокамере

одновременно, в этом случае возможны
искажения изображения.

z

Советы

• Код времени можно отобразить на

экране ТВ, выбрав для параметра

[ВЫВ.ИЗОБР.] значение [ВИДЕО/LCD]
(с. 45).

Если видеокамера
подключена к телевизору
через видеомагнитофон

Подключите видеокамеру к входному

гнезду LINE IN на

видеомагнитофоне. Если

видеомагнитофон оснащен

селектором входного сигнала,

установите его в положение LINE

(VIDEO 1, VIDEO 2 и т.д.).

Если используется телевизор
монофонического типа
(только одно входное
аудиогнездо)

Подсоедините желтый штекер

соединительного кабеля A/V к

входному гнезду видеосигнала, а

белый (левый канал) или красный

(правый канал) штекер - к входному

гнезду аудиосигнала на ТВ или

видеомагнитофоне.

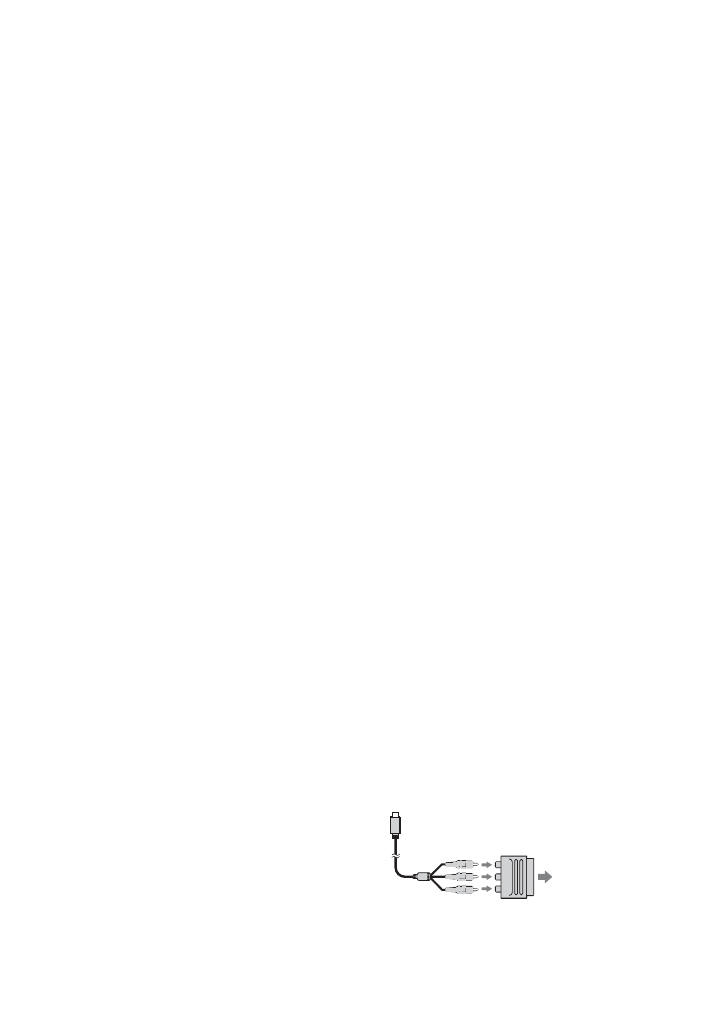

Если ТВ или
видеомагнитофон оснащен 21-
штырьковым адаптером
(EUROCONNECTOR)

21-штырьковый адаптер требуется

для подключения видеокамеры к

телевизору для просмотра

записанных изображений. Данный

адаптер предназначен

исключительно для вывода. Данный

адаптер только для выхода -

прилагается к модели DCR-HC45E,

но не к моделям DCR-HC37E/HC38E.

Телевизор/
видеомагнитофон
