48

DCR-HC17E/HC19E/HC21E/HC22E฀2-586-507-11(1)

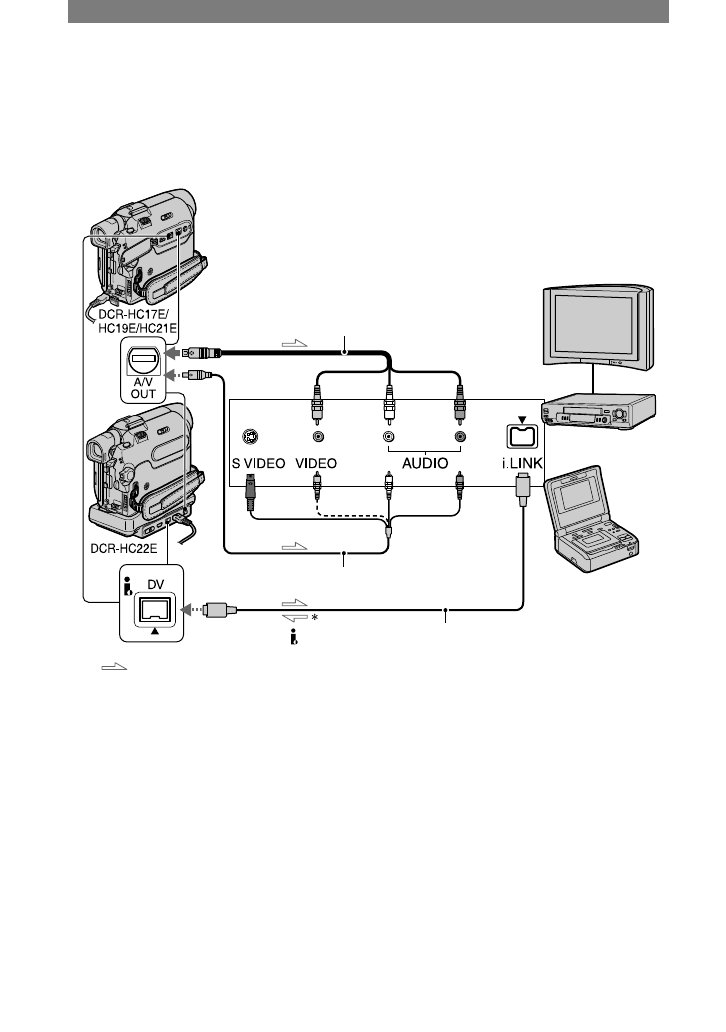

Подключение฀к฀видеомагнитофону฀или฀

телевизору

Используйте฀любой฀из฀типов฀подключения,฀указанных฀на฀рисунке฀ниже฀

При฀выполнении฀этой฀операции฀подсоедините฀видеокамеру฀к฀сетевой฀

розетке฀с฀помощью฀прилагаемого฀к฀ней฀адаптера฀переменного฀тока฀(стр.฀9).฀

Дополнительную฀информацию฀можно฀также฀найти฀в฀инструкциях฀по฀

эксплуатации,฀прилагаемых฀к฀подключаемым฀устройствам.

2

3

1

฀

฀

฀

฀

฀

฀

฀ ฀

฀ ฀ ฀

฀ ฀

฀

฀

Гнездо฀A/V฀OUT

(Желтый)

(Белый)

(Красный)

Видеомагнитофоны฀฀
или฀телевизоры

К฀гнезду฀i.LINK฀
(IEEE1394)

i.LINK฀
-совместимое฀
устройство

К฀интерфейсу฀ ฀DV

:฀Прохождение฀сигнала

*฀Для฀DCR-HC21E/HC22E:



฀

Соединительный฀кабель฀A/V฀

(прилагается)



฀

Соединительный฀кабель฀A/V฀฀

со฀штекером฀S฀VIDEO฀

(приобретается฀дополнительно)

При฀подключении฀к฀другому฀

устройству฀через฀гнездо฀S฀VIDEO฀

с฀помощью฀соединительного฀кабеля฀

A/V฀со฀штекером฀S฀VIDEO฀достигается฀

более฀высокое฀качество฀изображения฀

в฀формате฀DV,฀чем฀при฀подключении฀

с฀помощью฀кабеля฀A/V.
Подключите฀белый฀и฀красный฀

аудиоштекеры฀(левый/правый฀

аудиоканал)฀и฀штекер฀S฀VIDEO฀(канал฀

S฀VIDEO)฀соединительного฀кабеля฀A/V฀

(поставляется฀дополнительно).฀В฀этом฀

случае,฀подключать฀желтый฀штекер฀

(стандартное฀видео)฀не฀тербуется.฀Если฀

подсоединен฀только฀штекер฀S฀VIDEO,฀

звук฀выводится฀не฀будет.



฀

Кабель฀i.LINK฀(приобретается฀

дополнительно)

Используйте฀кабель฀i.LINK฀для฀

подсоединения฀видеокамеры฀к฀другому฀

устройству.฀Видео-฀и฀аудиосигналы฀

передаются฀в฀цифровом฀виде,฀что฀

обеспечивает฀высокое฀качество฀

изображений.฀Имейте฀ввиду,฀что฀нельзя฀

получить฀выходы฀звука฀и฀видео฀по฀

раздельности.
