Глава 6

Текущий уход и проверки

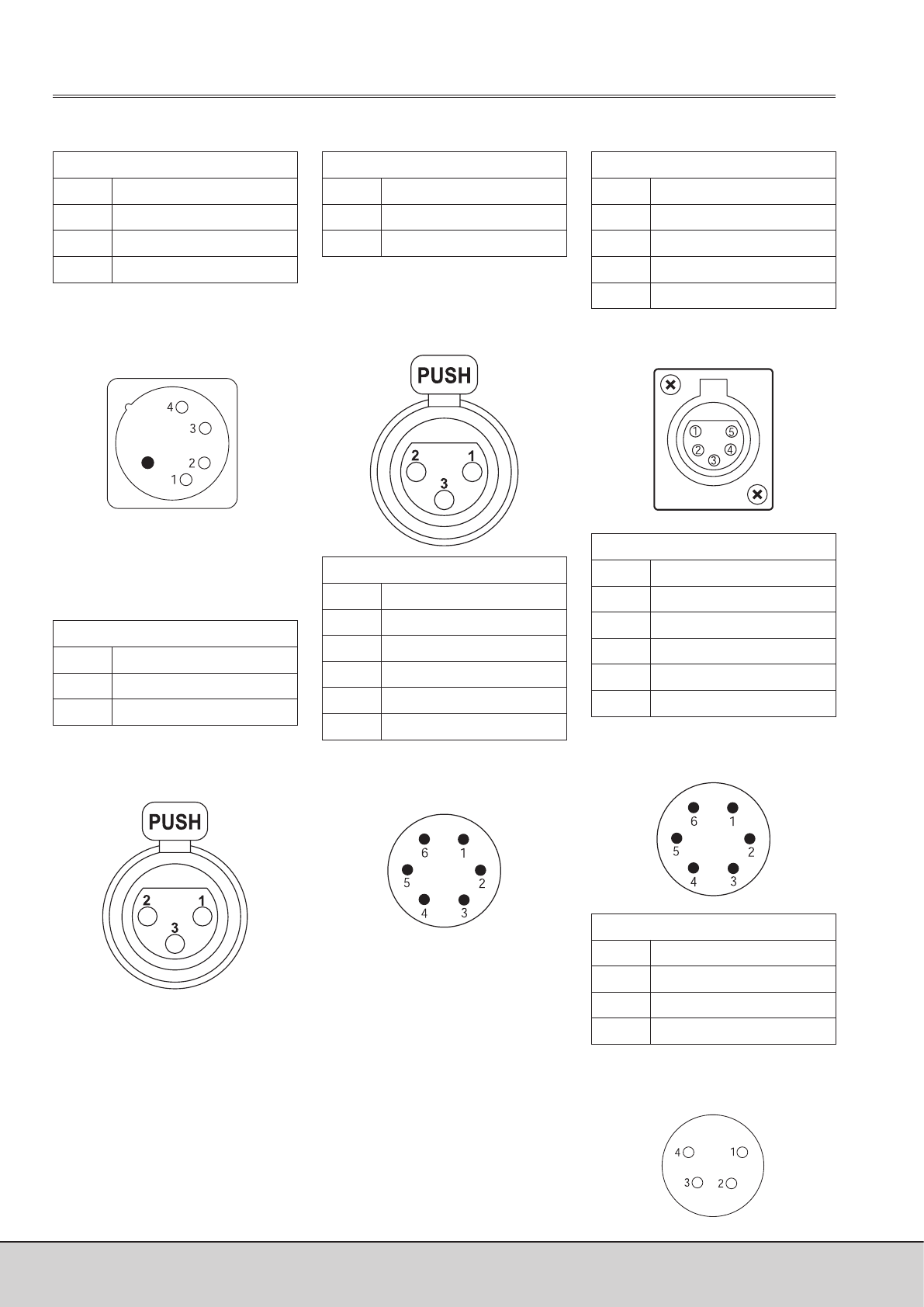

6-2-6 Разъемы и сигналы

<Примечание>

При использовании внешнего источ-
ника питания убедитесь, что поляр-
ность выставлена правильно.

<Примечание>

Сигнал камеры VTR START/STOP при-
своен разъему 4.

73

(095) 258-4205

www.panasonic.ru

Panasonic (СНГ)

DC IN

1

GND

2

NC

3

NC

4

+ 12 В

Номер партии Матсушита

K1AAB104H0024

Номер партии производителя HR16RX-4P(SW1)

(Hirose Denki)

AUDIO IN

1

GND

2

AUDIO IN (H)

3

AUDIO IN (C)

Номер партии Матсушита

K1AB103A0007

Номер партии производителя HR16PRM-3SG

(Hirose Denki)

AUDIO OUT

1

GND

2

L CH OUT (H)

3

L CH OUT (C)

4

R CH OUT (H)

5

R CH OUT (C)

Номер партии Матсушита

K1AA105H0007

Номер партии производителя HR16RD-5P

(Hirose Denki)

FRONT MIC IN

1

GND

2

AUDIO IN (H)

3

AUDIO IN (C)

Номер партии Матсушита

K1AB103B0013

Номер партии производителя NC3FBH2

(NEUTRIK)

ECU

1

CAM CONT

2

CAM DATA

3

NC

4

ECU ON

5

UNREG 12 B

6

GND

Номер партии Матсушита

K1AB106J0010

Номер партии производителя HR10A-7R-6SC

(Hirose Denki)

DC OUT

1

GND

2

NC

3

NC

4

+ 12 В OUT

Номер партии Матсушита

VJS3824A004

Номер партии производителя HR10A-7R-4SC

(Hirose Denki)

GPS

1

GPS TXA

2

GPS RXA

3

GPS VBAT

4

START

5

GPS VCC

6

GPS GND

Номер партии Матсушита

K1AB106J0010

Номер партии производителя HR10A-7R-6SC

(Hirose Denki)
