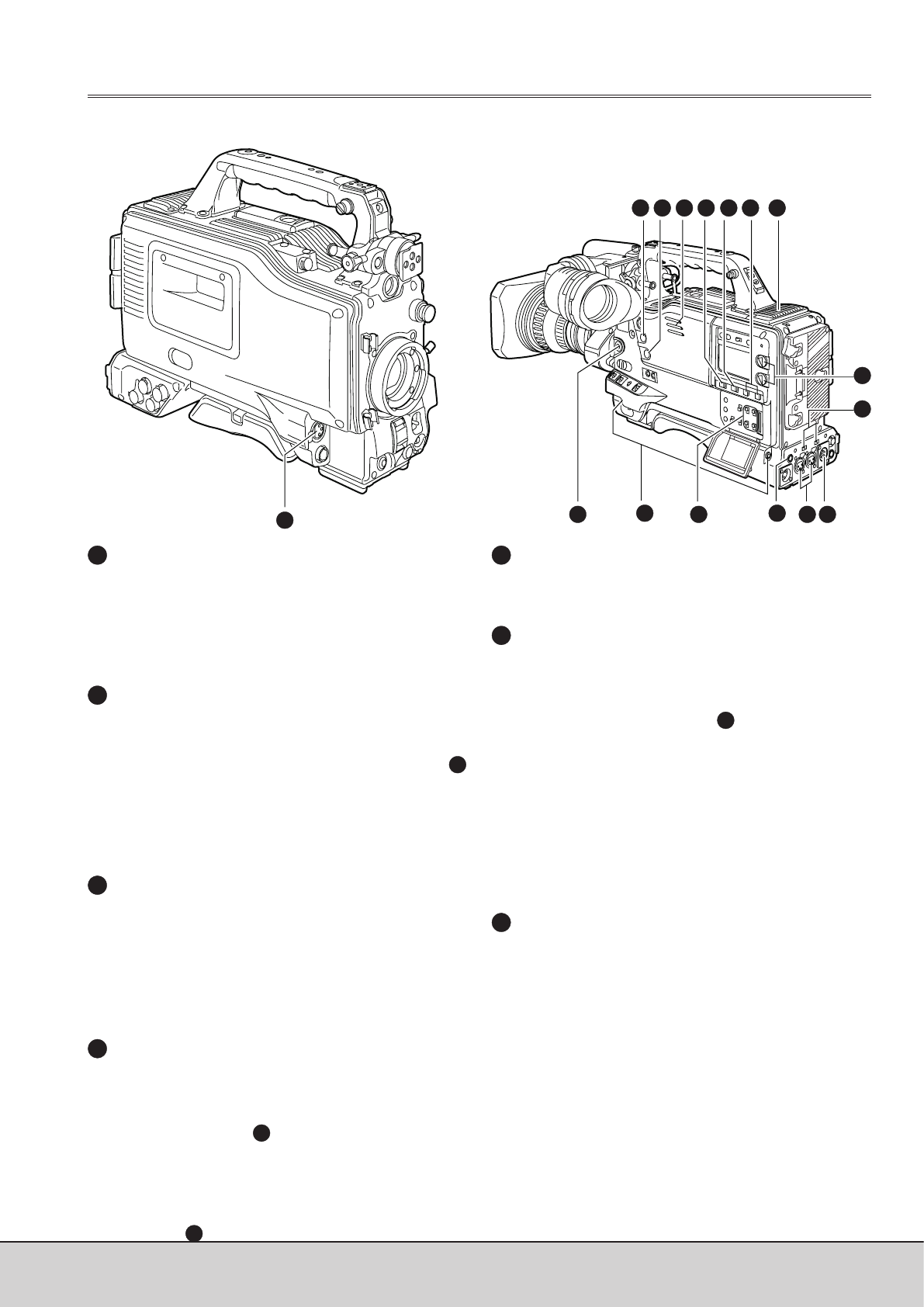

Глава 2 Компоненты и их функции
2-2 Функции аудио (система входов)
Разъем MIC IN (входное гнездо
микрофона, типа XLR, 3-контактный)
Микрофон (дополнительная принадлежность) под-
ключается к этому гнезду. Питание на микрофон по-
дается также через этот разъем. Можно использовать
стереомикрофон с помощью специального разъема
(типа XLR, 5-контактный – дополнительная принад-
лежность).
Регуляторы управления AUDIO LEVEL
CH1/ CH2 (настройкой уровня записи
звука аудиоканалов 1, 2)
Когда селекторный переключатель автоматическо-
го/ручного управление уровнем записи звука
установлен на MAN (вручную), с помощью этих регу-
ляторов может настраиваться уровень записи звука
аудиоканалов 1 и 2.
Регуляторы имеют блокирующий механизм: чтобы
освободить механизм, при настройке поставьте регу-
ляторы в верхнее положение.
Селекторы AUDIO SELECT CH1, CH2
(автоматическое/ручное управление
уровнями записи звука аудиоканалов 1, 2)
Используются для выбора способа настройки уров-
ней записи звука аудиоканалов 1 и 2.
AUTO:
уровень записи звука настраивается авто-
матически.
MAN:
уровень записи звука настраивается вруч-
ную.
Селектор AUDIO IN (аудио вход)
Используется для выбора входных сигналов, записы-
ваемых на аудиоканалах 1, 2, 3 и 4.
FRONT:
будут записаны входные сигналы, приходя-
щие от микрофона, подключенного к разъе-
му MIC IN
.
W.L.
(
беспроводной):
записываются входные сигна-
лы от беспроводного приемника сигналов
микрофона.
REAR:
будут записаны входные сигналы с линии,
подключенной к гнездам AUDIO IN CH1/CH2
.
Разъемы AUDIO IN CH1/ CH2 (аудио
входы аудио каналов 1 и 2) (XLR,
3-контактные)
Сюда подключаются аудиокомпоненты и микрофоны.
Селектор LINE/MIC/+48V (линейный вход/
микро-фонный вход/микрофонный вход
+48 В)
Используется для переключения входных аудиосиг-
налов от аудиокомпонентов, которые подключены к
разъемам AUDIO IN CH1/CH2
.
LINE:
выбираются
входные
аудиосигналы
от
аудиокомпонента, который служит как ли-
нейный вход.
MIC:
выбираются входные аудиосигналы от мик-
рофона с внутренним источником питания.
(Фантомное питание микрофона не поддер-
живается настоящим устройством).
+48 V:
выбираются входные аудиосигналы от мик-
рофона с внешним источником питания.
(Фантомное питание микрофона поддержи-
вается настоящим устройством).
Слот подключения беспроводного
приемника микрофона
Сюда подключается беспроводной приемник микро-
фона UniSlot®.
