– 30 –

Глава 3 Подготовка — Установка и настройка объектива

Установка и настройка объектива

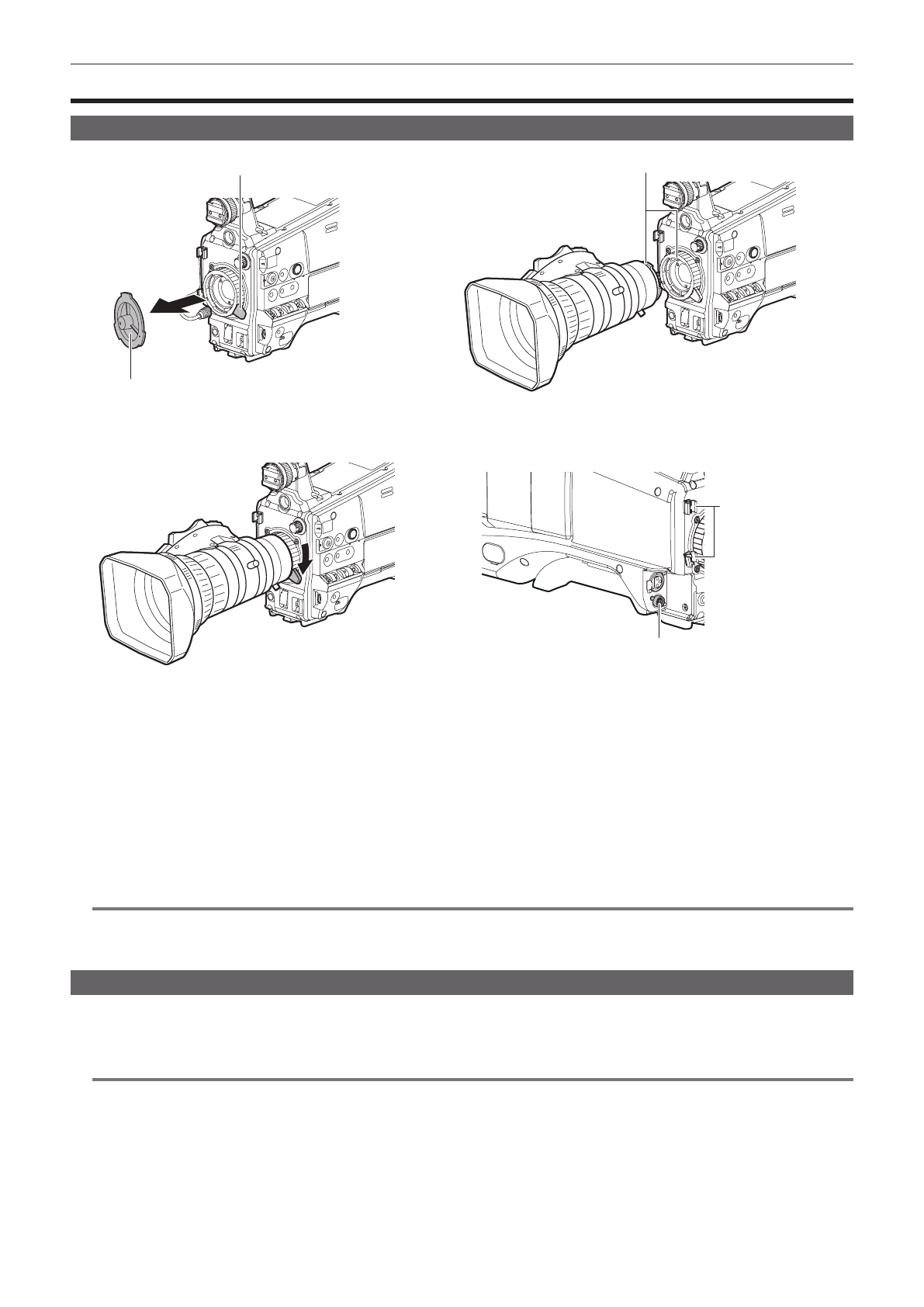

Установка объектива

Рис

. 1

Рис

. 4

Рис

. 2

Рис

. 3

Фиксирующий

рычаг

объектива

Крышка

крепления

Метка

Зажим

кабеля

Разъем

 <LENS>

1

Поднимите фиксирующий рычаг объектива и снимите крышку крепления. (Рис. 1)

2

Для крепления объектива установите его так, чтобы расположенная по центру объектива метка была совмещена с пазом

вверху крепления. (Рис. 2)

3

Опустите фиксирующий рычаг объектива для надежной фиксации объектива. (Рис. 3)

4

Зафиксируйте кабель при помощи кабельного зажима и подключите его к разъему <LENS>. (Рис. 4)

5

Проведите регулировку рабочего отрезка объектива.

Дополнительные сведения см. в разделе «Регулировка рабочего отрезка объектива» (стр. 30).

@

@

ПРИМЕЧАНИЕ

t

По вопросам обращения с объективом см. инструкцию по эксплуатации объектива.

t

Дополнительную информацию о токе на разъеме <LENS> см. в разделе «Описание сигналов соединения» (стр. 225).

t

После снятия объектива устанавливайте крышку крепления для защиты устройства.

Регулировка рабочего отрезка объектива

Если видеокамера во время работы зума не фокусируется на объектах как в положении телефото, так и в широкоугольном положении,
отрегулируйте рабочий отрезок объектива (расстояние от опорной поверхности оправы объектива до фокальной плоскости).
После выполнения такой настройки рабочий отрезок объектива не нужно будет снова регулировать, пока объектив не будет заменен другим.

@

@

ПРИМЕЧАНИЕ

t

Руководство по методам регулировки и позициям частей объектива см. в инструкции по эксплуатации.
