– 14 –

Глава 2 Описание компонентов — Раздел о питании видеокамеры и креплении дополнительных принадлежностей

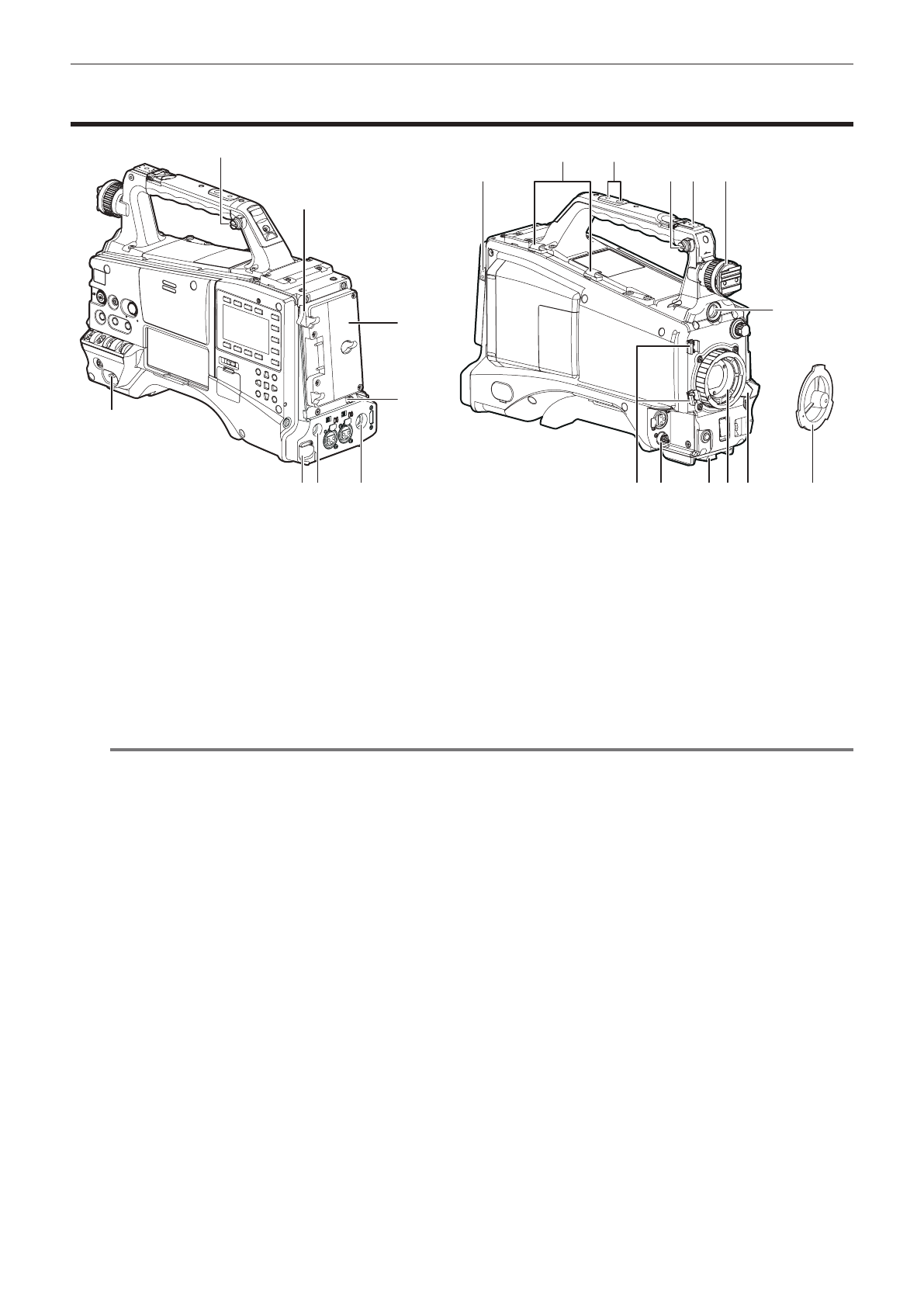

Раздел о питании видеокамеры и креплении дополнительных

принадлежностей

1

5 6

7

20

18

17

16

15

2

11

11

12

8

13

10

3

4

14

9

19

1  Переключатель <POWER> (стр. 52)

Используется для включения/выключения питания.

2  Рычаг отсоединения батареи (стр. 27)

Потяните рычаг отсоединения батареи вниз, чтобы отсоединить батарею.

3  Держатель батареи (стр. 27)

Используется для установки батареи Anton/Bauer.

4  Выключатель света (стр. 27)
5  Разъем <DC IN> (стр. 28)

Входной разъем для внешнего источника питания постоянного тока. Используется для подключения видеокамеры к внешнему источнику
питания постоянного тока.

6  Разъем <DC OUT> (стр. 40)

Выходной разъем для постоянного тока 12 V. Обеспечивает максимальную силу тока 1,5 A.

@

@

ПРИМЕЧАНИЕ

t

Перед присоединением внешнего оборудования к этому разъему тщательно проверьте полярность соединений. В противном случае это
может привести к неисправности.

7  Разъем <REMOTE> (стр. 183, 185)

Некоторыми функциями можно управлять на расстоянии, подключив пульт дистанционного управления AJ-RC10G (приобретается
дополнительно) к видеокамере. Дополнительные сведения см. в разделе «Подключение пульта дистанционного управления (AJ-RC10G)»
(стр. 183).
Некоторыми функциями можно управлять на расстоянии, подключив пульт расширенного управления AG-EC4G (приобретается
дополнительно) к видеокамере. Дополнительные сведения см. в разделе «Подключение пульта расширенного управления (AG-EC4G)»
(стр. 185).

8  Выходной разъем для лампы

Используется для подключения приборов Ultralight 2 производства Anton/Bauer (приобретаются дополнительно) или эквивалентных
осветительных приборов для видеосъемки на 50 W или менее.
Когда горит лампа видеокамеры, уровень заряда батареи резко понижается. При использовании лампы рекомендуется использовать
батарею на 90 Wh или более.

9  Держатели кабелей

Используются для фиксации кабелей осветительных приборов и микрофона.

10  Отверстия для крепления дополнительных принадлежностей

Используются для крепления дополнительных принадлежностей. Используйте только с целью крепления принадлежностей.

f

Размер отверстий для привинчивания

-

1/4-20 UNC (винты длиной 10 mm или короче)

-

3/8-16 UNC (винты длиной 10 mm или короче)

11  Крепление для плечевого ремня (стр. 38)

Используется для присоединения плечевого ремня.

12  Направляющая для осветительных приборов

Используется для подключения лампы для видеокамеры.
Размер отверстий для крепления

f

1/4-20 UNC (винты длиной 6 mm или короче)
