ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

РУ

 9

ПОД

Г

О

Т

ОВКА К

 ЭК

СПЛУ

А

Т

А

Ц

И

И

MasterPage: Start_Right

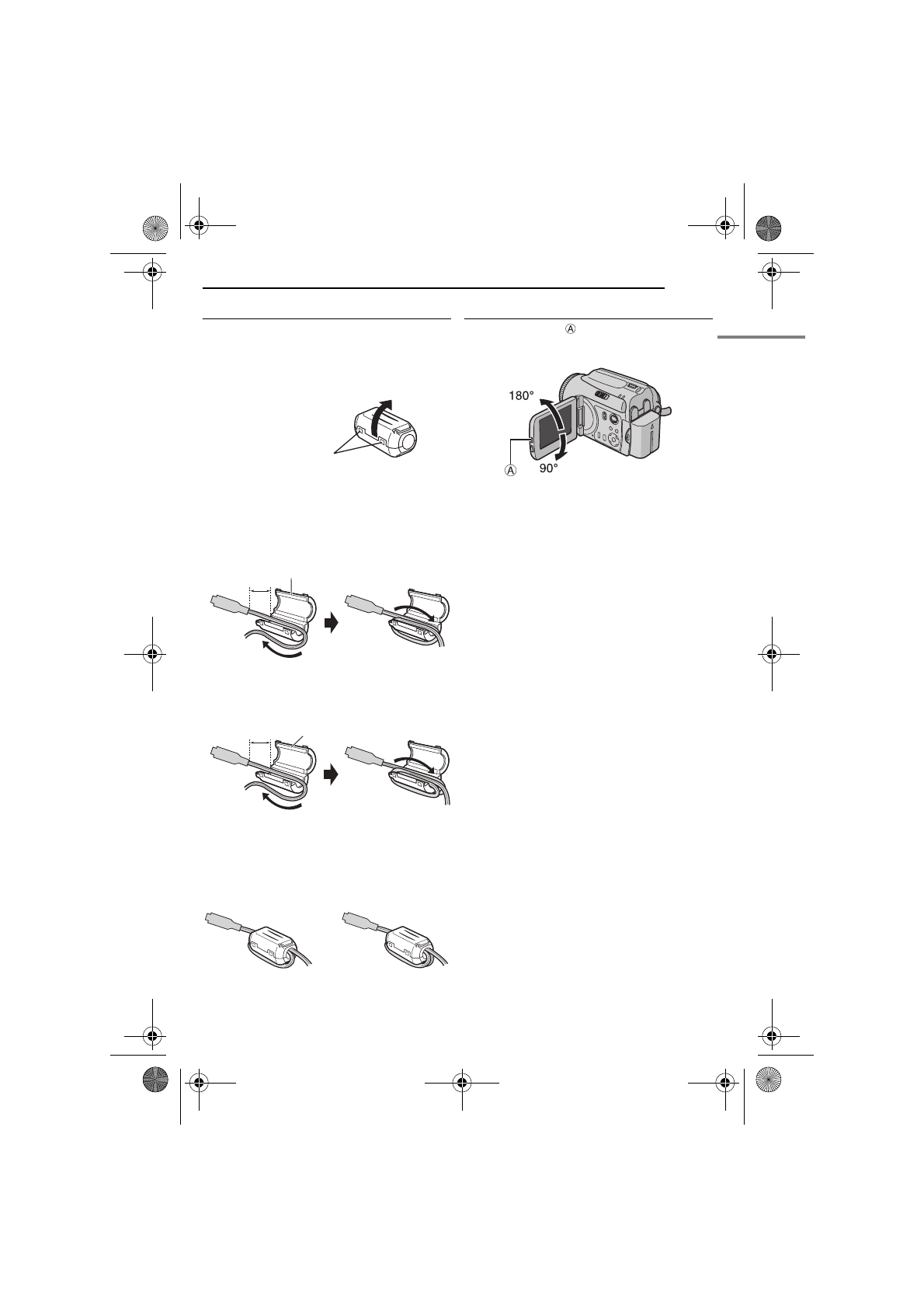

Крепление фильтра с сердечником

Закрепите фильтры с сердечниками на
кабелях. Фильтр с сердечником подавляет
помехи.

1

Освободите фиксаторы на обоих концах

фильтра с сердечником.

2

Пропустите кабель через фильтр с

сердечником, оставив около 3 см кабеля
между его разъемом и фильтром.

Кабель S-Video/Аудио/Видео/USB

Один раз оберните кабель вокруг корпуса
фильтра, как показано на рисунке.

Шнур питания постоянного тока

Два раза оберните кабель вокруг корпуса
фильтра, как показано на рисунке.

●

Плотно оберните кабель вокруг фильтра,
чтобы он не провисал.

3

Закройте фильтр так, чтобы раздался

щелчок.

ПРИМЕЧАНИЯ:

●

Постарайтесь не повредить кабель.

●

При подключении кабеля, подключайте к камере
тот конец, на котором установлен фильтр.

ЖК-монитор

Потяните за край

 ЖК-монитора и

полностью откройте его. Он может
вращаться на 270°.

Фиксатор

Оберните один раз.

Фильтр с сердечником (Широкий)

3 см

Оберните два раза.

Фильтр с сердечником (Небольшой)

3 cm

Кабель S-Video/Аудио/
Видео/USB

Шнур питания
постоянного тока
