ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

10

РУ

MasterPage: Left

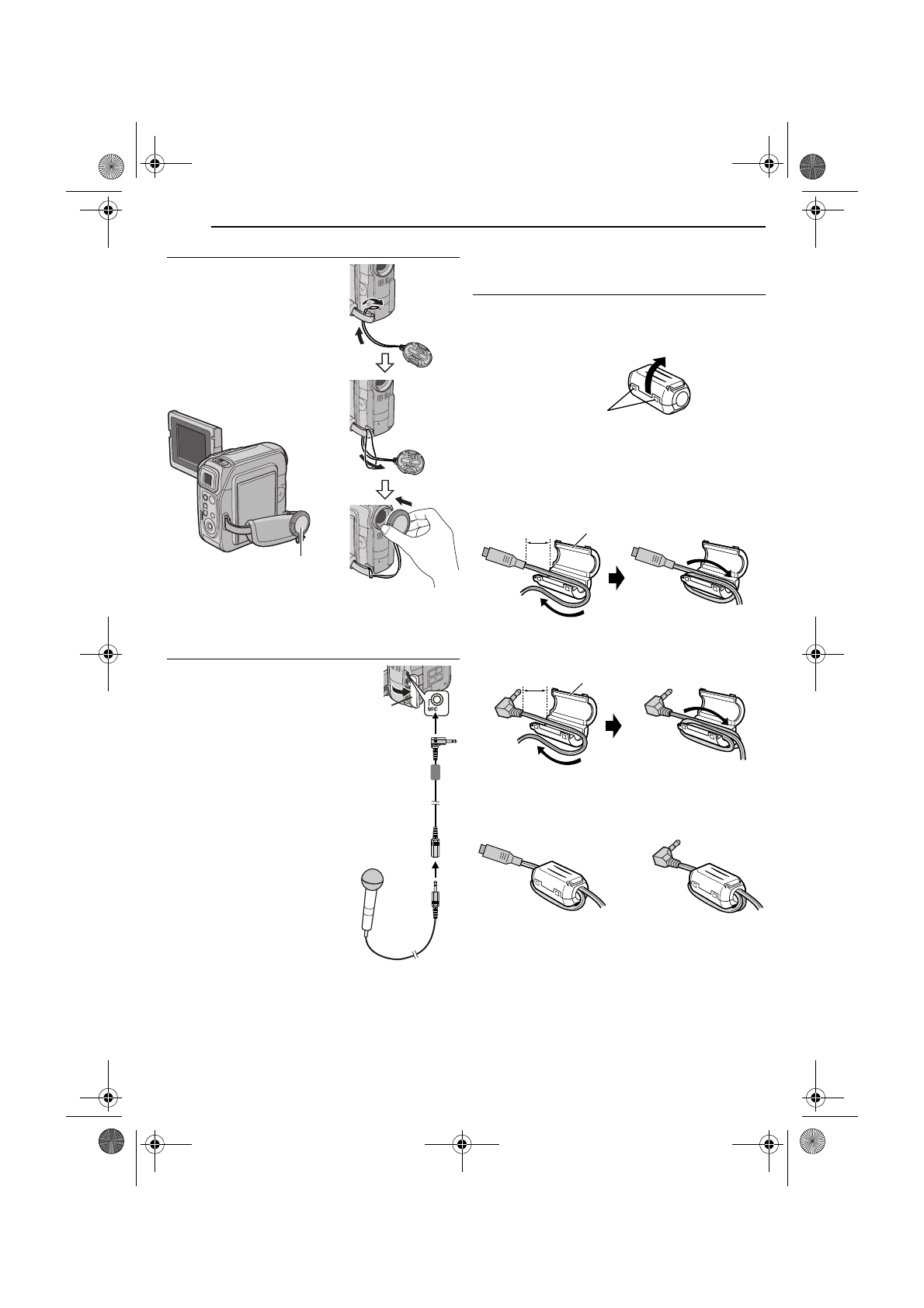

Как прикрепить крышку объектива

Чтобы защитить объектив,
прикрепите прилагаемую
крышку объектива к
видеокамере, как показано на
рисунке.

ПРИМЕЧАНИЕ:

Чтобы подтвердить, что кр ышка
объектива прикреплена
правильно, убедитесь, что
крышка расположена вровень с
видеокамерой.

Как использовать удлинитель аудио кабеля

При использовании
дополнительного
внешнего микрофона
подсоедините его к
прилагаемому
удлинителю аудио
кабеля (с
прикрепленным
фильтром с
сердечником), затем
подсоедините
удлинитель аудио
кабеля к видеокамере.
Фильтр с сердечником
уменьшает помехи. (См.
правую колонку.)

Как прикрепить фильтр с сердечником (для
кабеля USB (за исключением GR-DX27) и
удлинитель аудио кабеля)

Прикрепите фильтры с сердечником к кабелям.
Фильтр с сердечником уменьшает помехи.

1

Высвободите стопоры на обоих концах фильтра с

сердечником.

2

Проденьте кабель сквозь фильтр с сердечником,

оставив приблиз. 3 см кабеля между штекером
кабеля и фильтром с сердечником.

Кабель USB

Намотайте кабель один раз вокруг внешней стороны
фильтра с сердечником, как показано на рисунке.

Аудио кабель-удлинитель

Намотайте кабель два раза вокруг внешней стороны
фильтра с сердечником, как показано на рисунке.

●

Намотайте кабель так, чтобы он не провисал.

3

Закройте фильтр с сердечником до тех пор, пока

он не защелкнется со щелчком.

ПРИМЕЧАНИЯ:

●

Будьте внимательны, чтобы не повредить кабель.

●

При подсоединении кабеля присоедините конец с
фильтром с сердечником к видеокамере.

Поместите здесь во время

съемки.

Удлинитель аудио

кабеля (прилагается)

Фильтр с

сердечником

Откройте

крышку.

Стерео микрофон

К MIC

Стопор

3 см

Намотайте один раз.

Фильтр с сердечником
(большой)

3 см

Намотайте два раза.

Фильтр с сердечником
(маленький)

Кабель USB

Аудио кабель-удлинитель
