Подключения для Опытного Оператора

Подключение к персональному
компьютеру (ПК)

Данная видеокамера способна переносить остановленные
изображения в персональный компьютер с помощью
входящего в комплект видеокамеры программного
обеспечения, когда выполнены подключения, показанные
на представленном ниже рисунке. Можно также
переносить в персональный компьютер остановленные
изображения с помощью установленной в ПК платы
извлечения изображения, снабженной разъемом DV.

1

Проверьте, что выключено питание видеокамеры и
ПК.

2

Соедините видеокамеру или видеомонтажное
стыковочное устройство с ПК с помощью кабеля,
подходящего к вашему ПК, как показано на рисунке.
• Для выполнения подсоединения видеокамеры к

видеомонтажному стыковочному устройству см.
раздел “Установка видеомонтажного стыковочного
устройства” на стр. 38.

3

Установите переключатель

POWER

 видеокамеры в

положение “

”, одновременно нажимая на

кнопку фиксатора, расположенную на переключателе
и включите компьютер.

ПРИМЕЧАНИЯ:

●

 Рекомендуется использовать в качестве источника

питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (

 стр. 7).

●

 Запрещается одновременно подключать к

видеокамере соединительные кабели РС и DV.
Подключайте только тот кабель, через который вы
хотите соединить видеокамеру.

●

 Информация относительно даты/времени не может

передаваться в ПК.

●

 Обратитесь к инструкции по эксплуатации, прилагаемой к

входящему в комплект поставки программному
обеспечению.

●

 См. также руководство изготовителя для платы

извлечения изображения, снабженной разъемом DV.

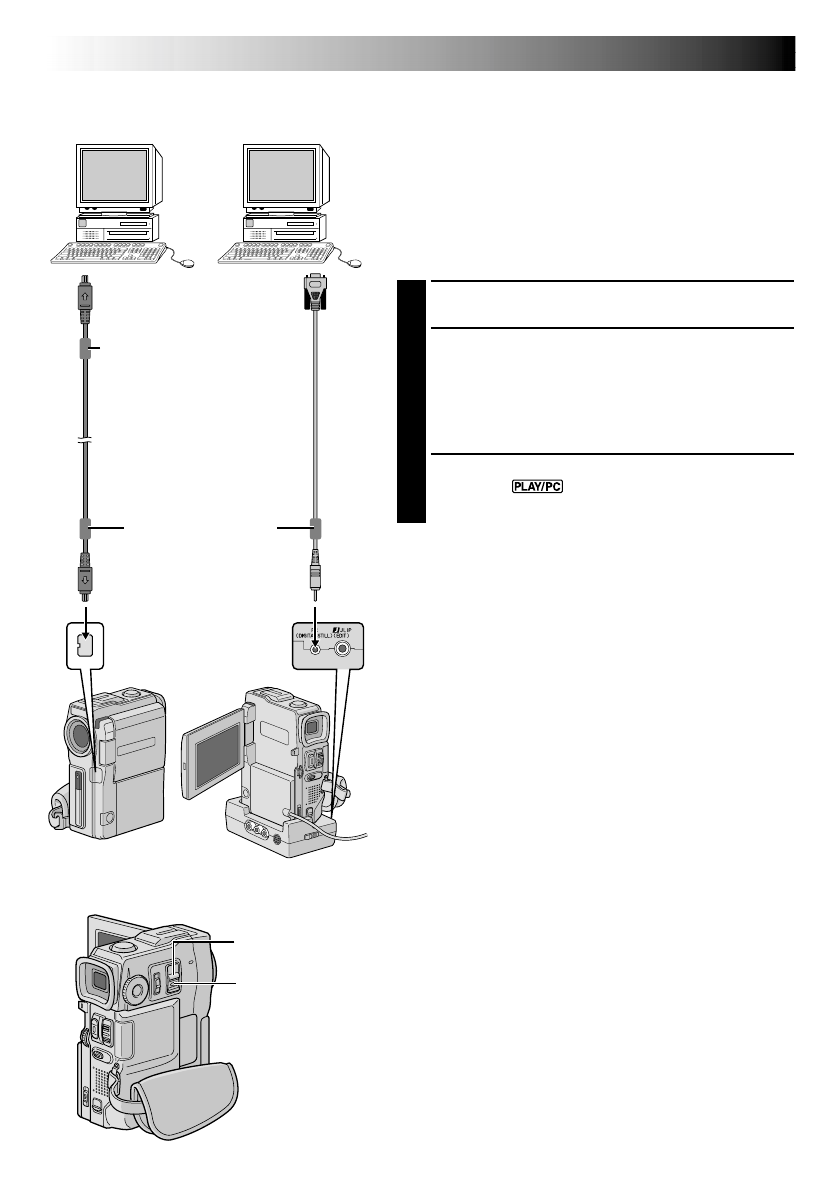

К выходному
разъему
DV IN/OUT

К
RS-232C

Кабель
DV

*

К разъему
DV

Соединительный
кабель РС (входит
в комплект)

К PC
(ПК)

Переключатель
POWER (ПИТАНИЯ)

Персональный компьютер
с платой извлечения
изображения, снабженной
разъемом DV

Персональный
компьютер (ПК)

Фильтр с сердечником

Фильтр с
сердечником

Откройте
крышку
разъема.

Кнопка фиксатора

*

Используйте кабель DV, прилагаемый к съемочной
панели.
